顯示
彩色透視型液晶顯示屏，320 x 240 像素（70 毫米對角線），2 級背光
電源
電池類型：1.5 V AA 堿性電池，MN 1500 或 IEC LR6 x 6
電池壽命（典型）
> 10 小時（全開背光）
> 12 小時（有限背光）
交流電轉接盒 BE345輸入110/230 V 50/60 Hz
輸出15 V dc，300 mA
環境條件（僅限室內使用）
參考條件
所有準確度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的環境中測得的
操作溫度
0°C 至 50°C（32°F 至 122°F）
電流的溫度系數
≤ ± 0.15 % 讀數/°C
電壓的溫度系數
≤ ± 0.15 % 讀數/°C
最高相對濕度
溫度不超過 31°C (87°F) 時為 80 %，40°C (104°F) 時線性減小到 50 %
最高操作海拔高度
2000 m
電氣安全
IEC 61010-1 600 V CAT IV，雙重或增強型絕緣，2 級污染防護
防護等級 IP40；EN60529
最高安全工作電壓電流測量非絕緣導體和接地線之間：600 V ac rms 或 dc
電壓測量輸入端子和接地線之間：600 V ac rms 或 dc；勵磁相位電壓之間（三角型電源配置） 825 V
EMC
幅射
IEC/EN 61326-1:1997 A 類
電磁防干擾
IEC/EN 61326-1:1997 附錄 C，性能標準 B
機械技術指標
尺寸（長 x 寬 x 高）
300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸）
重量（包括電池）
820 克/1.8 磅
鉗口
60 毫米
鉗口容量
58 毫米（直徑）
清潔
可以使用浸有異丙醇的軟布清洗設備。 請勿使用研磨劑或其他溶劑。
電氣數據
電流測量 (dc, dc rms, ac rms)
量程
0 至 2000 A dc 或 1400 ac rms
自動量程調整功能
40 A / 400 A / 2000 A
分辨率
10 mA（40 A 量程）
100 mA（400 A 量程）
1 A（2000 A 量程）
準確度：dc 和 dc rmsI > 10 A：± 1.5 % 讀數 ± 5 位數字
I < 10 A：± 0.2 A
準確度：AVGI > 10 A：± 3 % 讀數 ± 5 位數字
I < 10 A：± 0.5 A
準確度：PkI > 10 A：± 5 % 讀數 ± 5 位數字
I < 10 A：± 0.5 A
準確度：AHrI > 10 A：± 2 % 讀數 ± 5 位數字
I < 10 A：± 0.5 AHr
準確度：CF（峰值系數）1.1 ≤ CF < 3：± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5：± 5 % 讀數 ± 5 位數字
分辨率：0.01

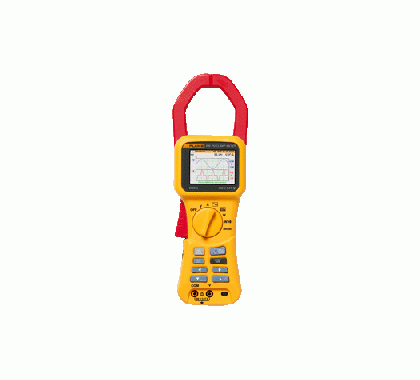

Fluke 345 電能質量鉗型表
準確度：RPL（波動）2 % ≤ RPL < 100 %：± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %：± 5 % 讀數 ± 5 位數字
分辨率：0.1 %
Idc > 5 A，Iac > 2 A
電壓測量 (dc, dc rms, ac rms)
量程
0 至 825 V dc 或 ac rms
自動量程調整功能
4 V / 40 V / 400 V / 750 V
分辨率
1 mV（4 V 量程）
10 mV（40 V 量程）
100 mV（400 V 量程）
1 V（750 V 量程）
Fluke 345 電能質量鉗型表
準確度：dc 和 dc rmsV > 1 V：± 1 % 讀數 ± 5 位數字
V < 1 V：± 0.02 V
準確度：AVGV > 1 V：± 3 % 讀數 ± 5 位數字
V < 1 V：± 0.03 V
準確度：PkV > 1 V：± 5 % 讀數 ± 5 位數字
V < 1 V：± 0.03 V
準確度：CF（峰值系數）1.1 ≤ CF < 3：± 3 % 讀數 ± 5 位數字
3 ≤ CF < 5：± 5 % 讀數 ± 5 位數字
分辨率：0.01
準確度：RPL（波動）2 % ≤ RPL < 100 %：± 3 % 讀數 ± 5 位數字
100 % ≤ RPL < 600 %：± 5 % 讀數 ± 5 位數字
分辨率：0.1 %
Vdc > 0.5 V，Vac > 0.2 V
均為直流測量，15 Hz 至 1 kHz
最大過載 1,000 V rms
電壓 rms 是真有效值測量 (ac + dc)
諧波
THD（總諧波失真）1 % ≤ THD < 100 %：± 3 % 讀數 ± 5 位數字
100 % ≤ THD < 600 %：± 5 % 讀數 ± 5 位數字
分辨率：0.1 %
DF（失真系數）1 % ≤ DF < 100 %：± 3 % 讀數 ± 5 位數字
分辨率：0.1 %
H02 ≤ Vharm < H13：± 5 % ± 2 位數字
H13 ≤ Vharm ≤ H30：± 10 % ± 2 位數字
所有測量最多達第 30 個諧波（第 40 個諧波適用于 15 Hz 至 22 Hz）
基波頻率范圍：F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V
功率測量（單相和三相）(dc, dc rms, ac rms)
量程
0 至 1650 kW dc 或 1200 kW ac
自動量程調整功能
4 kW，40 kW，400 kW，1650 kW
Fluke 345 電能質量鉗型表
分辨率
1 W（4 kW 量程）
10 W（40 kW 量程）
100 W（400 kW 量程）
1 kW（1200 kW 量程）
準確度
2.5 % 讀數 ± 5 位數字
W1Ø < 2 kW ± 0.08 kW
W3Ø < 4 kW ± 0.25 kW
VA 測量（單相和三相）(dc, dc rms, ac rms)
量程
0 至 1650 kVA dc 或 1200 kVA ac
自動量程調整功能
4 kVA，40 kVA，400 kVA，1650 kVA
分辨率
1 VA（4 kVA 量程）
10 VA（40 kVA 量程）
100 VA（400 kVA 量程）
1 0VA（1200 kVA 量程）
準確度VA > 2 kVA：2.5 % 讀數 ± 5 位數字
VA < 2 kVA：± 0.08 kVA
VAR 測量（單相和三相）
量程
0 至 1250 kVAR
自動量程調整功能
4 kVAR，40 kVAR，400 kVAR，1200 kVAR
分辨率
1 VAR（4 kVAR 量程）
10 VAR（40 kVAR 量程）
100 VAR（400 kVAR 量程）
1 kVAR（1200 kVAR 量程）
準確度VAR > 4 kVAR：± 2.5 % 讀數 ± 5 位數字
VAR < 4 kVAR：± 0.25 kVAR
功率系數范圍
0.3 < PF < 0.999
功率系數（單相和三相）
量程
0.3（電容性）至 1.0 和 1.0 至 0.3（感應性）（72.5°（電容性）至 0° 和 0° 至 72.5°（感應性））
分辨率
0.001
準確度
± 3°
頻率范圍
15 Hz 至 1 kHz
偏移功率系數（單相和三相）
量程
0.3（電容性）至 1.0 和 1.0 至 0.3（感應性）（72.5°（電容性）至 0° 和 0° 至 72.5°（感應性））
分辨率
0.001
準確度
± 3°
頻率范圍
15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
千瓦小時 (kWHr)
量程
40,000 kWHr
自動量程調整功能
4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr
分辨率
1 WHr（4 kWHr 量程）
10 WHr（40 kWHr 量程）
100 WHr（400 kWHr 量程）
1 kWHr（4,000 kWHr 量程）
10 kWHr（40,000 kWHr 量程）
準確度kWHr > 2 kWHr：± 3 % ± 5 位數字
kWHr < 2 kWHr：± 0.08 kWHr
所有功率/VA/VAR/PF 測量頻率范圍：直流，15 Hz 至 1 kHz
電流范圍：10 A 至 1400 A rms
電壓范圍：1 V 至 825 V rms
最大輸入：825 V rms/1400 A rms
最大過載：1000 V rms/10,000 A；均為直流測量，15 Hz 至 1 kHz。 最大過載 10,000 A 或真有效值 x 頻率 < 400,000
頻率測量（電流或電壓源）
量程
15 Hz 至 1 kHz
分辨率
0.1 Hz
準確度
15 至 22 Hz ± 0.5 % 讀數
40 至 70 Hz ± 0.5 % 讀數
15 至 1000 Hz ± 1 % 讀數
電流范圍
10 A 至 1400 A rms
電壓范圍
1 V 至 825 V rms
范圍功能
電流測量量程：10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A
分辨率：1 A（40 A 量程）
10 A（400 A 量程）
50 A（2000 A 量程）
準確度：± 3 % 讀數 ± 1 像素
最大過載：10,000 A
電壓測量量程：4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V
分辨率：100 mV（4 V 量程）
1 V（40 V 量程）
10 V（400 V 量程）
31.25 V（1000 V 量程）
準確度：± 2 % 讀數 ± 1 像素
最大過載：1000 V rms
頻率范圍：直流，15 Hz 至 600 kHz
時基
2.5 ms，5 ms，10 ms，25 ms，50 ms/div
刷新率
0.5 秒
最高采樣率
15.625 kHz
涌入電流功能
量程
40 A、400 A 和 2000 A
分辨率
10 mA（40 A 量程）
100 mA（400 A 量程）
1 A（2000 A 量程）
準確度I > 10 A：± 5 % 讀數 ± 1 像素
I < 10 A：± 0.5 A
均為直流測量，15 Hz 至 1 kHz
最大過載
最大過載 10,000 A 或真有效值 x 頻率 < 400,000
電流 rms 為真有效值測量 (ac + dc)
捕獲時間
1 s、3 s、10 s、30 s、100 s 和 300 s
最高采樣率
15.625 kHz
接口
連接 PC 的 USB 接口
用于下載、分析和報告的電能記錄軟件
用于安裝新固件版本的 345 升級實用程序
記錄存儲器
記錄區域
三個區域，可以單獨使用或合并成一個較大區域
平均周期
1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定義
號名稱描述
Fluke 345 電能質量鉗型表
包含： 345 電能質量鉗型表
柔軟便攜包
電能記錄軟件
測試線
鱷魚夾
測試探針
USB 電纜
國際交流適配器/轉接盒
英文版印刷用戶手冊
多語言手冊光盤
測試線，探頭和線夾
AC220SureGrip™ 鱷魚夾
TLK291
TP1Slim Reach 測試探頭(扁平)
TP220SureGrip™ 工業測試探頭
機套和掛件
C345柔軟便攜包
照明燈
L200探頭照明燈套件
L210探頭燈套件 |
