風向標用于指示風向,FXB-01加強型風向標,由箭頭尾翼、動桿、主桿、底座四部分組成,主體部分為優質不銹鋼材料,耐腐蝕性強,動桿部分采用優質雙不銹鋼防水軸承靈敏度高,啟動風速小,經久耐用;產品具有安裝簡易,運輸便捷的特點,廣泛應用于氣象、化工、礦區、農業、油田勘探等行業。
在FXB-01基礎上,根據用戶需要可選以下改進型:
|
名稱
|
加強型風向標
|
熒光加強型風向標
|
法蘭加強型風向標
|
法蘭熒光加強型風向標
|
|
型號
|
FXB-01
|
FXB-01Y
|
FFXB-01F
|
FXB-01FY
|
|
說明
|
配有底座、主桿
|
機械結構與金屬風向標完全相同,風標外圍有一圈熒光材料,白天吸收太陽能量,晚上發光
|
配一對法蘭,動桿底部有一個,另一個法蘭焊裝在用戶自備的主桿上
|
機械結構與法蘭金屬風向標完全相同,風標外圍有一圈熒光材料,白天吸收太陽能量,晚上發光
|
|
特點
|
1、可直接安裝在水泥地面、屋頂或金屬平臺上
|
1、可直接安裝在水泥地面、屋頂或金屬平臺上;
2、 方便夜間觀察
|
1、用戶自備主桿,自由確定風向標高度
|
1、用戶自備主桿,自由確定風向標高度;
2、方便夜間觀察
|
|
參數
|
風標高:1.6m
指向標長度:1.2m
重量:5.5kg
|
風標高:0.7m
指向標長度:1.2m
重量:6kg
|
|

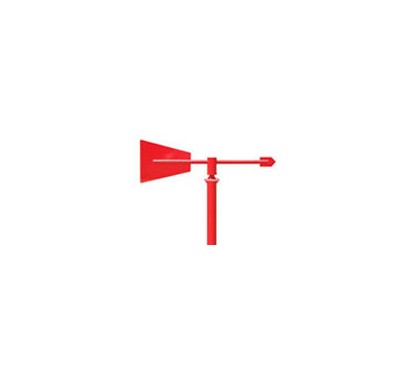

示意圖
|
 |
|
裝箱單
|
|
序號
|
部件名稱
|
數量
|
單位
|
備注
|
|
1
|
底座/主桿
|
1
|
套
|
|
|
2
|
動桿
|
1
|
套
|
|
|
3
|
箭頭尾翼
|
1
|
套
|
|
|
4
|
說明書
|
1
|
份
|
|
|
5
|
合格證
|
1
|
份
|
|
|
6
|
膨脹螺栓8×80
|
4
|
個
|
固定底座
|
|
|
序號
|
部件名稱
|
數量
|
單位
|
備注
|
|
1
|
法蘭盤
|
1
|
只
|
|
|
2
|
法蘭式動桿
|
1
|
套
|
動桿上帶一法蘭盤
|
|
3
|
箭頭尾翼
|
1
|
套
|
|
|
4
|
說明書
|
1
|
份
|
|
|
5
|
合格證
|
1
|
份
|
|
|
6
|
螺栓12×50
|
4
|
套
|
連接法蘭盤
|
|
|
安裝指導
|
安裝位置選擇:本產品適合安裝在樓房的平頂上或鐵架塔的平面處,周圍應較空曠,地面人員容易觀察。
安裝:水泥地面用8×80的膨脹螺栓固定底座;鐵架塔的平面處用螺桿固定底座;將主桿和底座安裝到位,依次安裝上動桿,箭頭尾翼。
注意事項:主桿應垂直于地面安裝,如安裝處坡度較大,應先澆鑄一個30×30的水泥臺安裝,如只有很小角度的傾斜可在底座下部加墊圈等調整。
防雷措施:如在高處,底座與避雷針、避雷帶連接牢靠即可。
|
安裝位置選擇:本產品適合安裝在地面或鐵架塔的平面處,周圍應較空曠,地面人員容易觀察。
安裝:主桿由用戶自備,要求:直徑60mm的鍍鋅管或不銹鋼管,壁厚達到4mm以上;安裝高度超過3.5m時,支撐桿應考慮加拉繩進行必要的防護。主桿上部焊好與產品一起提供的法蘭盤,與動桿下部的法蘭盤對接即可。依次安裝好動桿,箭頭尾翼;立起整套風向標。
防雷措施:如周圍有避雷針,則底座與避雷針、避雷帶連接牢靠即可。如周圍無避雷針;應考慮在地下埋建地網,地網與主桿牢靠連接。
|
