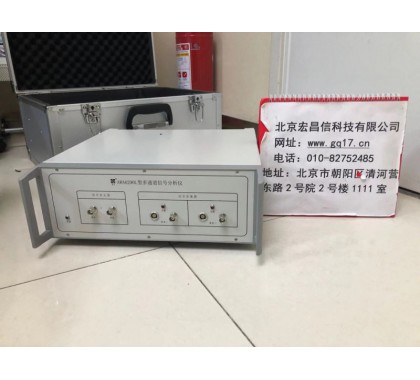

AWA6290L多通道信號分析儀技術參數：
1、 輸入通道：2-20個
2、 輸入信號類型：電壓或ICP
3、 AD位數：24位
4、 動態范圍：大于110dB
5、 頻率范圍：
1Hz～80kHz <0.1dB（1kHz為基準，192k采樣）
（頻率上限與采樣頻率相關，f/fs<0.45時 誤差小于0.1dB）
6、 測量范圍：電壓5μV-10V(rms)
噪聲20dB(A)～140dB(A)(配50mV靈敏度的傳聲器)
振動0.03m/s2～10000m/s2(配1mV/(m/s2)加速度傳感器)
當傳感器靈敏度變化時，測量范圍將隨之不同。
7、 采樣頻率：8192、12kHz、16384、24kHz、32768、48kHz、65536、96kHz、131072、192kHz 可選（192k采樣支持8通道同步采樣）
發生部分主要指標
1、 輸出通道：2個
2、 采樣頻率： 96kHz （單通道輸出支持192k采樣）
3、 頻率范圍： 0.5Hz～75kHz
（頻率上限與采樣頻率相關，f/fs<0.4 頻響誤差小于0.2dB）
4、 最大輸出幅度：9V（rms）
5、 諧波失真：<0.1% @8V
|
軟件名稱
|
主要功能
|
|
FFT分析軟件
|
FFT線數：512、1024、2048、4096、8192、16384、32768、65536可選。
分析結果：有效值，功率譜密度、功率譜等
|
|
OCT及1/3 OCT分析
|
符合標準：IEC61260 CLASS 1,GB/T3241 1級
頻率計權：A、C、Z可選
分析結果可以保存。可記錄隨時間的變化，最小記錄間隔為0.01s
|
|
1/n OCT分析
|
符合標準：IEC61260 CLASS 1,GB/T3241 1級
可選分析頻帶：1/6、1/12、1/24、1/48
|
|
噪聲總值分析
|
頻率計權：并行A、B、C、D
時間計權：F、S、I及peak
統計分析：可對指定的頻率計權指數平均聲壓級進行統計分析
分析結果可以保存，可記錄隨時間的變化，最小記錄間隔為0.01s.
|
|
振動總值分析
|
積分器：并行(同時) 測量加速度、速度、位移
時間常數：1S,8S
檢波特性：有效值、峰值、峰峰值
|
|
人體振動分析
|
測量指標：Wh計權或按ISO8041并行Wb、Wc、Wd、We、Wj、Wk、Wm計權。
時間平均方式：并行（同時）指數、線性
時間平均常數：1s（F檔）、8s（S檔）
|
|
轉速分析
|
利用一個測量通道，接入光電轉速表或通過噪聲、振動數據直接分析出轉速數據。轉速數據可以與其它測量結果一同保存
|
|
阻尼測量
|
測量材料的固有頻率和阻尼系數
|
|
采集分析
|
實時采集顯示波形，支持多通道同步采集，可設定限值觸發，采集時間可設定。
可對波形數據剪切.粘貼.復制.另存,放大,縮小.配相應軟件可對記錄波形進行后分析
|
|
信號發生器
|
可控制產生正弦信號、白噪聲、粉紅噪聲、掃頻、掃幅等類型信號
|
|
聲強分析
|
50Hz到6.3kHz的1/3 OCT聲強分析。（必需先配1/3 oct分析軟件包）
|
|
聲強法測量聲功率
|
利用聲強探頭進行離散點法聲功率測量
符合標準：GBT 16404-1996 聲學 聲強法測定噪聲源的聲功率級 第1部分： 離散點上的測量
|
|
表面聲壓法測量聲功率
|
1/3 OCT頻帶聲功率級及A，C，Z計權聲功率級同時測量。
測點數由用戶的通道數決定，最多12通道(需先購買相應通道數的1/3 OCT分析軟件授權)。
|
|
時間歷程分析軟件
|
實時顯示各個通道的頻譜分析數據；放大.縮小,另存時間歷程曲線。
選擇范圍內的能量平均、算術平均、最大最小值、數據打印
|
|
瀑布圖分析
|
從1/3 OCT分析窗中、fft等分析窗中拿數據，將時間、頻率、幅度值按照三維模式顯示出來，可保存圖形及分析結果。
|
|
建筑隔聲測量
|
空氣聲隔聲、樓板撞擊聲、混響時間測量
|
|
電力變壓器測量
|
符合GB/T 1094.10-2003電力變壓器 第10部分：聲級測定
|
|
揚聲器測量
|
可同時測量揚聲器頻響、二次諧波、三次諧波等；可測量揚聲器阻抗曲線
可保存頻響及諧波曲線，進行比對
|
|
排水管道測量
|
符合標準CJ/T 312-2009 建筑排水管道系統噪聲測試方法
含混響測量功能 （必須先配1/3OCT分析軟件）
|
|
洗衣機測量
|
GB/T 4214.1-2000《聲學 家用電器及類似用途器具噪聲測試 第一部分 通用要求》
GB/T 4214.4-2008《聲學 家用電器及類似用途器具噪聲測試方法 洗衣機和離心機脫水機的特殊要求》 （必須先配1/3OCT分析軟件）
|
|
客戶定制
|
可根據客戶要求定制符合特殊測量標準的軟件
|
