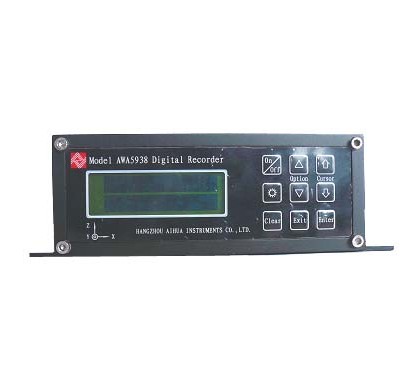

AWA5938型三軸向振動沖擊記錄儀
概述：三軸向振動沖擊記錄儀是一種多功能的振動記錄儀器，它可以同時測量及記錄三軸向振動加速度，記錄儲存的數據可以轉存到U盤中或輸至計算機進行分析。通過不同的軟件及硬件的搭配可用于振動沖擊記錄、運輸沖擊記錄、電梯運行狀態記錄、建筑施工振動記錄，電子水平儀等方面。AWA5938型還可記錄環境溫度、相對濕度、大氣壓等物理量和日歷時鐘及定位信息。采用內部鋰電池供電和外部電源充電。
AWA5938型三軸向振動沖擊記錄儀
主要技術性能:
|
主要性能
|
AWA5938型三軸向振動沖擊記錄儀
|
|
測
量
功
能
|
振動測量性能
|
a.測量范圍：加速度:0～30 m/s2，最小分辨率：30 mm/s2
速度：0～300 mm/s (15.92 Hz參考頻率);
b.頻率范圍：加速度：0～320 Hz；速度：4 Hz～159.2 Hz。
c.敏感軸：X，Y，Z三軸向
d.誤差：5 %
|
|
|
氣壓測量
|
50 kPa～102.4 kPa，最小分辨力：0.1 kPa
|
|
|
溫度測量
|
-30 ℃～80 ℃，最小分辨力：0.1 ℃
|
|
|
濕度測量
|
10 %～90 %，最小分辨：0.1 %
|
|
|
噪聲測量
|
50 dB～130 dB
|
|
|
GPS定位
|
經度、緯度、海拔、運動速度(選配)
|
|
內部日歷時鐘
|
年、月、日、時、分、秒，誤差小于2秒/天，可GPS授時
|
|
A/D位數
|
12位
|
|
波形記錄的采樣頻率
|
1024 Hz、512 Hz、256 Hz、128 Hz，自動控制抗混濾波器的上限頻率為420 Hz、210 Hz、105 Hz、52 Hz。
|
|
采樣間隔
|
1 s、2 s、5 s、10 s
|
|
顯示屏
|
122×32點陣LCD顯示
|
|
輸出接口
|
RS-232 C，USB設備，USB 主機，GPS天線口
|
|
內存
|
2 G Flash Ram。波形記錄時如選1024 Hz采樣頻率
|
|
記錄和儲存功能
|
同時記錄三軸向振動及一個通道噪聲的波形和數據，以及日歷時鐘、氣壓、溫度、濕度、GPS定位信息等。采集的數據格式為二進制格式。
|
|
最長記錄時間
|
最長可保存72小時的數據；數據采集時如選1秒采樣間隔時HzH最多可以保存12天的數據
|
|
內部電源
|
內置4 Ah可充電鋰電池，最長可連續使用7天
|
|
外形尺寸（mm）
|
150×100×55
|
|
安裝
|
4 × Φ5.5 安裝孔
|
|
質量 (g)
|
650
|
|
工作環境條件
|
溫度：-20 ℃ ～+70 ℃，相對濕度：0～100 %，
大氣壓力：65 kPa～108 kPa，防護：ＩＰ６5
|
AWA5938型三軸向振動沖擊記錄儀
