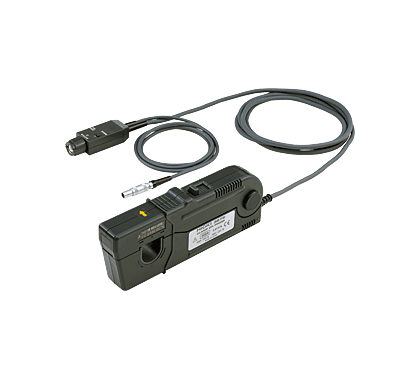

日本日置 3275鉗式電流探頭
可直接輸入到示波器的
DC～2MHz/500A寬頻電流探頭
· DC～2MHz的寬頻帶,500A的大電流也可測量。適用于開關電源等電源周邊裝置的電流測量
· 可直接輸入到示波器的BNC端子
· 可在存儲記錄儀觀測波形
· 使用選件的專用電源,可提供除示波器以外的電源
基本參數
日本日置 3275鉗式電流探頭
|
頻帶寬
|
DC～2MHz(-3dB)
|
|
上升時間
|
≤175ns
|
|
連續最大輸入量程
|
500A rms
|
|
最大峰值電流
|
非連續時700A
|
|
輸出電壓率
|
0.01V/A
|
|
振幅精度
|
±1.0%rdg.±5mV（0～500A/DC,45～66Hz）
±2.0%rdg.（500～700A峰值/DC,45～66Hz）
|
|
噪音
|
最大25mA或更小(帶寬限制到20MHz)
|
|
溫度特性靈敏度
|
±2%（55Hz/150A輸入，0～40℃）
|
|
額定最大值
|
7.2VA （輸入在最大量程內）
|
|
電源供應
|
±12V ±0.51V
|
|
使用環境
|
0～40℃，最大80%rh（不凝結）
|
|
外部磁場阻抗
|
最大800mA（等效）(直流和60Hz，磁場400A/m)
|
|
最大線路電壓
|
600V CAT-II,300V CAT-III(絕緣體)
|
|
被測導線
|
直徑最大20mm
|
|
體積及重量
|
傳感器:約176寬×69高×27厚mm，520g，
終端單元:約27寬×55高×18厚mm
|
|
電纜長
|
傳感器電纜：約2m(BNC連接)
電源電纜：約1m
|
|
附件
|
軟包1個
|
|
