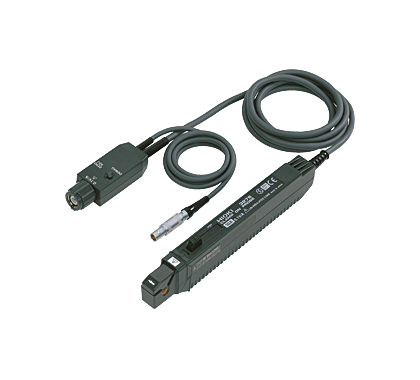

日本日置 3276鉗式電流探頭
可直接輸入到示波器的
DC～100MHz寬頻電流探頭
· 頻帶寬：DC～100MHz
· 高S/N比：mA程度的波形觀測可能
· 可直接輸入到示波器的BNC端子
· 可在存儲記錄儀觀測波形
· 使用選件的專用電源,可以提供除示波器以外的電源
日本日置 3276鉗式電流探頭
基本參數
日本日置 3276鉗式電流探頭
|
頻帶寬
|
DC～100MHz(-3dB)
|
|
上升時間
|
≤3.5ns
|
|
連續最大輸入量程
|
30A rms
|
|
最大峰值電流
|
非連續時50A
|
|
輸出電壓率
|
0.1V/A
|
|
振幅精度
|
±1.0%rdg.±1mV （0～30A)（DC,45～66Hz,最大連續輸入量程）
|
|
噪音
|
最大2.5mA或更小(帶寬限制到20MHz)
|
|
溫度特性靈敏度
|
±2%（0～40℃）
|
|
額定最大值
|
5.3VA
|
|
電源供應
|
±12V ±0.5V
|
|
使用環境
|
0～40℃，最大80%rh（不凝結）
|
|
外部磁場阻抗
|
最大0.5mA（等效）(直流和60Hz，磁場400A/m)
|
|
最大線路電壓
|
300V CAT-I(絕緣體)
|
|
被測導線
|
直徑最大5mm
|
|
體積及重量
|
傳感器約175寬×18高×40厚mm，240g
終端單元約27寬×55高×18厚mm
|
|
電纜長
|
傳感器電纜：約1.5m(BNC連接)
電源電纜：約1m
|
|
附件
|
軟包1個
|
|
