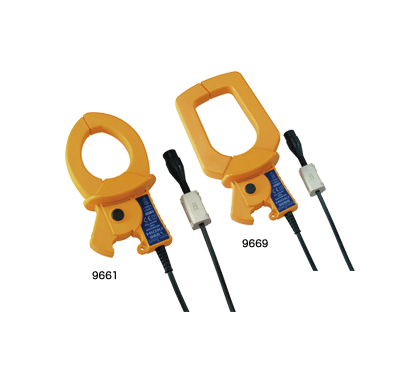

日本日置 9661鉗式傳感器
和功率計配合使用測量大電流
· 適用于逆變器設備或工業用電力線
· 最大可測量 500 A, 或 1000 A
基本參數
日本日置 9661鉗式傳感器
| |
9661
|
9669
|
|
額定電流
|
500 A AC
|
1000 A AC
|
|
輸出電壓率
|
AC 500 mV f.s. (AC 1 mV/A)
|
AC 500mV f.s.（AC 0.5mV/A）
|
|
振幅精度
|
±0.3 % rdg. ±0.01 % f.s.
（45～66Hz, f.s.為定格的一次電流值)
|
±1.0% rdg. ±0.01% f.s.
（45～66Hz, f.s.為定格的一次電流值)
|
|
相位精度
|
±0.5°（45～5kHz）
|
±1°（45～5kHz）
|
|
最大允許輸入
|
連續 550A AC rms (45 ～ 66 Hz)
|
連續 1000 A AC rms (45 ～ 66 Hz)
|
|
頻率特性
|
40 Hz ～ 5 kHz (±1.0 % 精度誤差)
|
連續40Hz～5kHz (±2.0 % 精度誤差)
|
|
最高使用回路電壓
|
600 V rms (絕緣導體)
|
600 V rms (絕緣導體)
|
|
鉗口直徑
|
直徑46 mm
|
直徑55 mm, 80 mm × 20 mm 匯流排
|
|
體積及重量
|
77 mmW × 151 mmH × 42 mmD, 380 g , 線長: 3 m
|
99.5 mmW × 188 mmH × 42 mmD, 590 g , 線長: 3 m
|
|
※除了連接電能質量分析儀，還可作為電流傳感器和HIOKI的鉗式功率計和電壓輸入的記錄儀一同使用。
