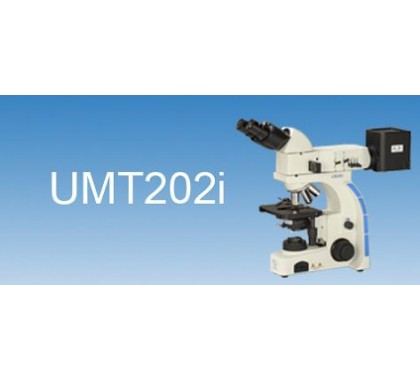

UMT202i 正置透反射工業金相顯微鏡 技術參數：
|
光學系統
|
UCIS無限遠色差獨立校正光學系統
|
|
觀察筒
|
鉸鏈式雙目，30°傾斜，360°可旋轉，瞳孔距調節范圍：52-75mm（48-75mm可選），視度可調
|
|
目鏡
|
高眼點大視野平場目鏡，WF10X/20mm
|
|
物鏡
|
無限遠長工作距離金相平場消色差物鏡10X、20X(S)、50X(S)、80X(S)
|
|
轉換器
|
內傾式5孔轉換器
|
|
載物臺
|
156*138mm雙層復合式機械移動平臺，移動范圍：76*54mm
|
|
聚光鏡
|
NA1.25阿貝聚光鏡，手輪升降式，配相襯、暗場插槽，配中心調節裝置
|
|
調焦機構
|
低位粗動同軸調焦手輪；微動手輪0.1mm/轉，格值0.001mm；微調格值越小，調焦越清晰。
粗動松緊可調，14mm/轉；工作臺上限位裝置，最大行程20mm
|
|
照明裝置
|
12V50W鹵素燈反射照明，亮度可連續調節。可選配12V100W鹵素燈照明。
|
|
6V20Wl鹵素燈透射照明，亮度可連續調節，抽屜式燈座，更換燈泡方便，110V-240V自適應電源系統
|
UMT202i 正置透反射工業金相顯微鏡 配置表：
|
訂貨號
|
名稱
|
UMT202i
|
|
UMT200
|
機架(同軸粗微動，含JKT2A快動裝置）
|
●
|
|
MS2
|
雙筒目鏡組 瞳距：52-75mm
|
●
|
|
MS2A
|
雙筒目鏡組 瞳距：48-75mm
|
○
|
|
E1020PA
|
高眼點平場目鏡:10X/φ20mm
|
●●
|
|
E1020RA
|
平場分劃目鏡:10X/φ20mm
|
●
|
|
WM-P5A
|
無窮遠平場消色差物鏡 5X
|
○
|
|
WM-L10A
|
無窮遠長工作距離平場消色差物鏡 10X
|
●
|
|
WM-L20A
|
無窮遠長工作距離平場消色差物鏡 20X(S)
|
●
|
|
WM-P50A
|
無窮遠長工作距離平場消色差物鏡 50X(S)
|
●
|
|
WM-P80B
|
無窮遠長工作距離平場消色差物鏡 80X(S)
|
●
|
|
WM-P100A
|
無窮遠平場消色差物鏡 100X(S)/(油)
|
○
|
|
JG2C
|
阿貝聚光鏡
|
●
|
|
JG11
|
浸液暗場聚光鏡
|
○
|
|
JG30A
|
搖出式齊明聚光鏡
|
○
|
|
JG10
|
干式暗場聚光鏡
|
○
|
|
DX10A
|
12V100W鹵素燈箱
|
●
|
|
DYX2
|
12V50W鹵素燈電源箱
|
●
|
|
DYX4
|
12V100W鹵素燈電源箱
|
○
|
|
JX2
|
金相落射照明器(單模組）
|
●
|
|
JX3
|
金相落射照明器(多模組）
|
○
|
|
ZT2
|
機械移動平臺 156X138mm 行程: 76x54mm
|
●
|
|
ZT2B
|
機械移動平臺 185X177mm 行程: 75x50mm
|
○
|
|
JKT2A
|
快動平臺托架組
|
●
|
|
YPQ1
|
金相試樣壓平器
|
○
|
|
ZQ480
|
四孔內定位轉換器
|
○
|
|
ZQ580
|
五孔內定位轉換器
|
●
|
|
KL2B
|
無視場光欄
|
○
|
|
KL3A
|
配視場光闌調節
|
●
|
|
DQ2
|
6V20W鹵素燈電器組
|
●
|
|
DQ2A
|
6V30W鹵素燈電器組
|
○
|
|
LA5-0011
|
藍濾色片（φ38）
|
●
|
|
LU5-0011
|
綠濾色片 （φ38）
|
○
|
|
LH5-0011
|
黃濾色片（φ38）
|
○
|
|
LB5-0011
|
毛玻璃（φ38）
|
○
|
|
PQ2A
|
起偏鏡插件(反射）
|
●
|
|
PQ1A
|
起偏鏡插件（透射）
|
●
|
|
PY2
|
檢偏鏡插件
|
●
|
|
BZ-0022
|
6V20W 國產鹵素燈泡
|
●●●
|
|
BZ-0022A
|
6V20W Osram鹵素燈泡
|
○
|
|
BZ-0023
|
250V/3.15A Φ5X20 保險絲管
|
●●●
|
|
BZ-0022C
|
6V30W Osram鹵素燈泡
|
○
|
|
BZ-0022E
|
12V50W Osram鹵素燈泡
|
●
|
|
BZ-0023A
|
250V/5A Φ5X20 保險絲管
|
●●●
|
|
BZ-0022G
|
12V100W Osram鹵素燈泡
|
○
|
|
OMMM
|
光學金相測微尺（1/100mm）
|
○
|
|
BZ1-0014A
|
防塵罩
|
●
|
|
BZ2-0036A
|
UM200i說明書
|
●
|
|
BZ2-0018
|
φ2mm內六角扳手
|
●
|
|
BZ1-0018
|
φ2.5mm內六角扳手
|
●
|
|
BZ1-0018A
|
φ3mm內六角扳手
|
●
|
|
BZ-0021
|
3C認證電源線
|
●●
|
|
BZ4-0012
|
落射裝置泡沫上蓋
|
●
|
|
BZ4-0013
|
落射裝置泡沫底座
|
●
|
|
BZ2-0011B
|
內銷紙箱(兩臺裝）
|
●
|
|
BZ2-0011C
|
外銷紙箱(兩臺裝）
|
○
|
|
BZ2-0012
|
泡沫上蓋
|
●
|
|
BZ2-0013
|
泡沫底座
|
●
|
|
符號“●”為標準配置部件 “○”為選配部件。
|
