福祿克 Fluke 1630 接地環路電阻測試鉗表
用于測量商業、工業和工程應用場合的接地回路電阻
Fluke 1630 采用夾鉗接地電阻測試技術，大大簡化了接地回路測試過程，并允許進行非侵入式漏電流測量。 Fluke 1630 小巧精致，經久耐用，非常適合在狹窄的地方和惡劣的環境中使用，而“顯示保持、連續測試以及聲音警報功能使之非常便于使用。 它采用創新技術，這意味著可以在無需切斷電路的情況下完成接地回路電阻測試和連續測試。
無輔助極測試法
Fluke 1630 采用無輔助極測試方法，無需斷開并聯接地電極，也不用查找適合放置輔助接地棒的位置。 這大大節省了時間，并且使用戶（例如，工業和工程電氣技師以及現場維修電工和承包商）可以在無法使用其他技術的地點（包括建筑物內部或電線塔上）執行接地回路電阻測試。 采用無輔助極測試法，不再需要接地棒。 Fluke1630接地環路電阻測試鉗表卡在接地棒或連接電纜周圍。 測試儀的一半用于感應已知電壓，另一半用于測量電流。 測試儀可以自動確定此接地連接的接地回路電阻。

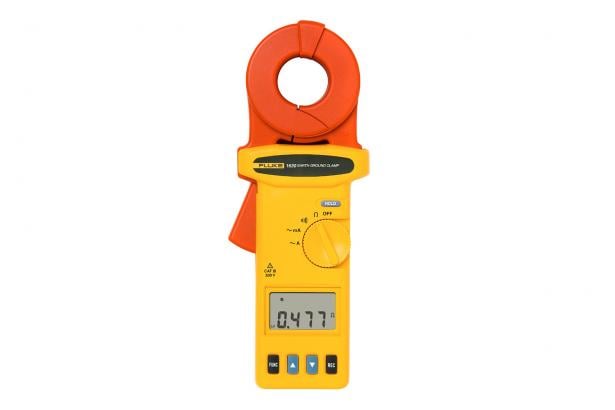

福祿克 Fluke 1630 接地環路電阻測試鉗表
福祿克 Fluke 1630 接地環路電阻測試鉗表 儀器特點
- ? 寬廣的接地回路電阻測量范圍（0.025 Ω 至 1500 Ω），能夠滿足各種需求
- ? 35 毫米（1.38 英寸）大鉗口，可以測試各種接地極和/或等電位母線
- ? 接地漏電流測量范圍 0.2 mA 至 1000 mA，無需斷開即可測量，非常適合系統故障診斷
- ? 寬廣的交流電流測量范圍（0.2 A 至 30 A），適于多種應用
- ? 用戶自定義的 HI/LO 警報限制，可以快速測量評估
- ? 方便的“顯示保持按鈕，用于在難以接近的地方獲取讀數
- ? 省時的存儲功能自動記錄和存儲測量值
- ? 自動自我校準，確保每次測量正確無誤
- ? 過載保護: 200 A
- ? 隨附便攜包和電阻測試回路
- ? 電池壽命 ≥ 8 小時（連續工作）
福祿克 Fluke 1630 接地環路電阻測試鉗表 技術數據
| 操作誤差 | 請參照工作溫度范圍，兩年保證 |
| 存儲溫度范圍 | -20 °C 至 60 °C（-4 °F 至 140 °F） |
| 參考溫度量程 | 23 °C ±5 °C (73 °F ±9 °F) |
| 存放濕度 | < 75% Rh |
| 工作濕度 | < 85% Rh |
| 顯示屏 | 999 數字 LC 顯示屏，具有特殊符號 |
| 保護 | IP30（根據 IEC 529/EN 60529） |
| 安全性 | CAT III 300 V，污染等級 2，IEC 61010-1 和 IEC 61010-2-032 |
| 重量 | 750 g（1.165 lbs） |
| 導線規格 | 約 35 mm (1.38 in) |
| 尺寸（長 x 寬 x 高） | 276 x 100 x 47 mm (10.8 x 3.9 x 1.9 in) |
| 輻射 | IEC 1000 4-2，IEC 61326-I B 級 |
| 抗擾性 |
IEC 61000-4-2，8 kV（空氣）標準 A IEC 61000-4-3，3 V/m 性能標準 A |
| 量程選擇 | 自動 |
| 過載指示燈 | “OL”顯示在顯示屏上 |
| 測量時間 | 0.5 s |
| 測量頻率 | 3.333 kHz |
| 電池類型 | 9 V 堿性電池（類型 IEC 6 LR 61） |
| 電池壽命 | ≥ 8 小時（連續運行） |
| 功耗 | 40 mA |
| 低電量提示 | 顯示屏符號 |
| 接地回路電阻（自動量程） | |
| 量程 | 準確度 (± 讀數的 % ± Ω) |
| 0.025 - 0.250 Ω | ± 讀數的 1.5% ± 0.02 Ω |
| 0.250 - 9.999 Ω | ± 讀數的 1.5% ± 0.05 Ω |
| 10.00 - 99.99 Ω | ± 讀數的 2.0% ± 0.3 Ω |
| 100.0 - 199.9 Ω | ± 讀數的 3.0% ± 1.0 Ω |
| 200.0 - 400.0 Ω | ± 讀數的 5.0% ± 5 Ω |
| 400.0 - 600.0 Ω | ± 讀數的 10% ± 10 Ω |
| 600.0 - 1500 Ω | ±20% |
| 回路電阻無電感，外部磁場 < 50A/m，外部電場 < 1 V/m，導體居中。 | |
