建筑聲學測量方案
適用范圍

1、 建筑構件隔聲測量

（1）概述：隔聲測量主要測量發聲室和受聲室兩側不同中心頻率下的聲壓級差。

根據傳播途徑的不同分為：

A、建筑構件的空氣聲隔聲測量；

B、樓板撞擊聲隔聲測量。

（2）相關標準：

GB/T50121-2005 建筑隔聲評價標準

GB/T19889 聲學建筑和建筑構件隔聲測量（第1~10部分）

第1部分：側向傳聲受抑制的實驗室測試設施要求;

第2部分：數據精密度的確定、驗證和應用;

第3部分：建筑構件空氣聲隔聲的實驗室測量;

第4部分：房間之間空氣聲隔聲的現場測量;

第5部分：外墻構件和外墻空氣聲隔聲的現場測量;

第6部分：樓板撞擊聲隔聲的實驗室測量;

第7部分：樓板撞擊聲隔聲的現場測量;

第8部分：重質標準樓板覆面層撞擊聲改善量的實驗室測量;

第9部分：吊頂上空相通的兩室之間空氣聲隔聲的實驗室測量

第10部分：小建筑構件空氣聲隔聲的實驗室測量

2、 室內混響時間測量

（1） 概述：聲音達到穩態后停止發聲，平均聲能密度自原始值衰減60 dB所需要的時間，稱之為混響時間，記做T₆₀，單位為秒。

中斷聲源法是聲源發聲達到穩態后，突然切斷聲源停止發聲，直接記錄室內聲壓級衰減曲線的方法。

（2） 相關標準：

GBJ 76-84   廳堂混響時間測量規范

ISO 3382-2：2008 聲學房間聲學參數的測量一般房間混響時間測量

新的《室內混響時間測量規范》國家標準正在制定中

3、 混響室吸聲測量

（1） 概述：在混響室內測量用于處理墻壁或頂部等界面的聲學材料的吸聲系數，或諸如家具、人、空間吸聲體等的吸聲量的方法。

按混響室放入吸聲材料前和放入吸聲材料后混響時間的差異，計算吸聲材料的吸聲系數。這里吸聲系數是指試件吸聲量與試件面積的比值。用于測量聲音無規入射時的吸聲系數，即聲音由四面八方入射材料時能量損失的比例。

（2） 相關標準：

GB/T 20247-2006 聲學混響室吸聲測量



主要優點

本測量方案具有自動化程度高、操作方便、測試效率高、準確性高、重復性好、功能強大、一機多用等特點。

本方案可完成混響時間測量、建筑隔聲測量、混響室吸聲系數測量，還可用于工業噪聲和環境噪聲測量。

如果用戶需要對振動進行測量，只要增加振動測量通道和相應的軟件。

當測量標準修訂時，也可以通過軟件升級或增加的辦法，使它符合新標準的要求，而不需重新購買。



配置清單

型號及名稱	主要功能	數量
AWA6290M+兩通道噪聲分析儀	測量放大及數據采集	1
AWA14423型測試傳聲器	頻率范圍20~20000 Hz，靈敏度約50 mV/pa	2
AWA14604型前置放大器	ICP型，阻抗變換，頻率范圍10~200 kHz,增益1	2
AWA8740-20延伸電纜	可相互串聯, 延伸測試傳聲器	2
測試傳聲器固定架	固定測試傳聲器用（三腳架）	2
AWA5870B型功率放大器	最大有效值輸出功率150 W	1
AWA5510A型12面體聲源	無指向，最高聲壓級120 dB	1
建筑聲學測量軟件包	隔聲、撞擊聲、混響時間測量	1
1/1和1/3 OCT分析軟件包	1/1和1/3OCT頻譜分析，二通道同時測量	2
AWA5560型標準擊打器	樓板隔聲、撞擊聲測量的聲源	1
AWA6221A型聲級校準器	準確度1級，聲級校準	1
計算機	Win7 操作系統 office2007辦公軟件	1



AWA6290M兩通道噪聲分析儀可升級為AWA6290B四通道信號分析儀或更多通道，以提升測量效率。硬件通道增加后，相應傳聲器、前置放大器、延伸電纜、傳聲器固定架個數需進行相應增加。

AWA5510型12面體聲源可升級為AWA5510A型12面體聲源，最大聲功率級120dB。此時，AWA5870B型功率放大器需升級為AWA5870E型功率放大器，最大輸出功率500W。

硬件指標簡介

序號	名稱	主要功能及性能
1	AWA6290M+型雙通道信號分析儀	輸入通道數：2通道 采樣頻率：48kHz 頻率范圍：10Hz～20kHz 本底噪聲：<20dB（A） 最大輸入電壓：7Vrms ICP供電：4mA，28V 程控放大：（dB） -20、-10、0、10、20、30	輸出通道數：2通道 頻率范圍：10Hz~20kHz 最大輸出電壓：2Vrms 諧波失真：<0.1%(1kHz,1V)   單臺外形尺寸： 165×46×150
2	AWA14423型預極化測試電容傳聲器	尺寸：1/2’’ 頻率范圍：10Hz~20kHz 靈敏度：約為50mV/Pa 動態范圍：16～140dB 頻響特性：自由場 溫度系數(dB/℃)：0.01
3	AWA14604型前置放大器	類型：ICP型 頻率范圍：10Hz~100kHz 輸入阻抗：≥10 GΩ//0.35 pF 傳輸增益：-0.15dB 輸出阻抗：＜50 Ω
4	AWA8740-10延伸電纜	BNC-BNC連接線，10m長。 延伸AWA14604前置極
5	傳聲器固定架	固定測試傳聲器用
6	AWA5510A型12面體聲源	建筑聲學測量用。 外形尺寸：直徑350mm 質量：20kg 輸入阻抗：4.5Ω 最大連續電功率：360W； 最大聲功率級：120dB; 指向性指數：≤9dB 頻率范圍：100Hz~8kHz
7	AWA6221A型校準器	執行標準：GB/T 15173-2010/IEC 60942:2003 1級 頻率： 1kHz（±1 %） 標稱聲壓級：94dB; 114dB 總諧波失真：≤1% 標配AWA8531型1/2″聲校準配合器
8	AWA5870B型功率放大器	驅動12面體聲源。 輸入阻抗：0～10kΩ（音量調節按鈕） 最大輸出電壓：25V有效值 頻率響應：20Hz~20kHz±0.5dB,1W/8Ω; 輸出功率：100W×2  8Ω,  150W×2  4Ω。 外形尺寸：300*120*360     質量：8kg
9	AWA5560型標準撞擊器	撞擊錘數目：5 撞擊錘質量：每個500g±10g 相鄰兩錘間距：100mm 撞擊時間間隔：100ms±5ms（每秒10次） 自由落體距離：40mm，可微調 外形尺寸：550*250*210 質量：30kg



所有整件儀器質量外形尺寸不包含包裝箱

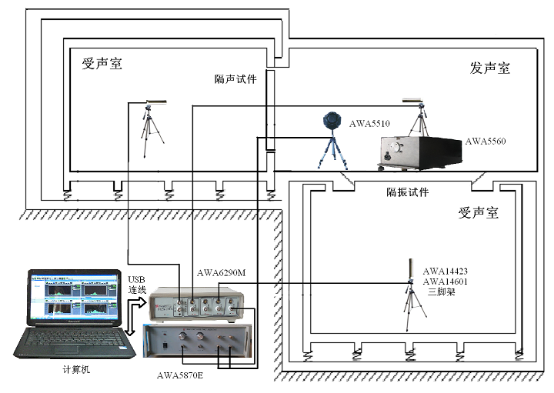

 硬件連接示意圖





圖中用了5870E功放，5870B同樣適用

軟件指標簡介

序號	模塊名稱	功能簡介
1	OCT分析軟件 1/3 OCT分析軟件	1/1倍頻程測量 1/3倍頻程測量	符合標準：IEC61260:1995 CLASS 1,GB/T3241-1998 1級 頻率計權：A、C、Z可選 平均方式：線性、指數、恒誤差可選 可隨時間記錄分析結果，最小記錄間隔為0.01s
2	建筑隔聲測量軟件	符合標準：GB/T50121-2005 建筑隔聲評價標準 GB/T19889 聲學建筑和建筑構件隔聲測量 GB/T 20247-2006 聲學混響室吸聲測量 GBJ 76-84   廳堂混響時間測量規范

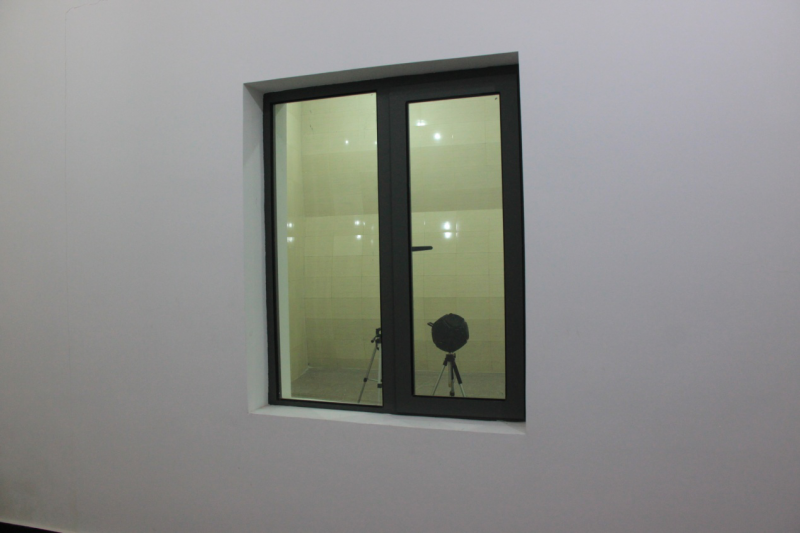

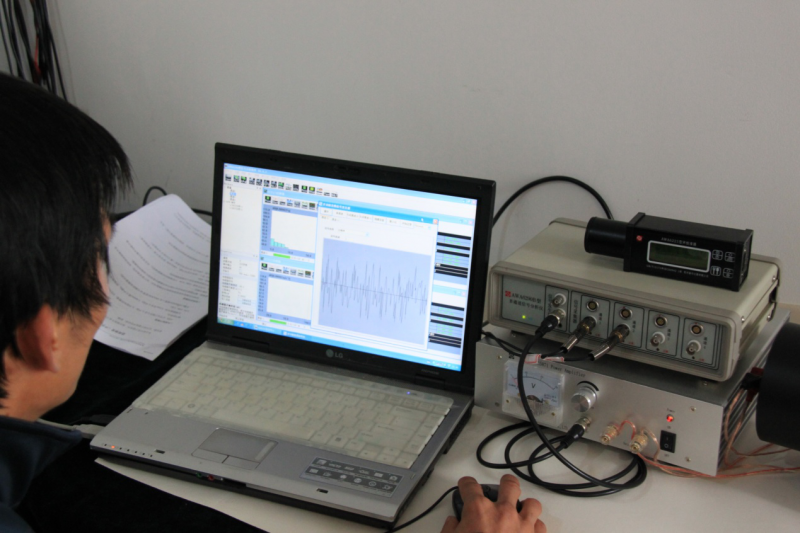

現場測量照片



上圖中采用的是6290B型4通道分析儀，6290M+為2通道分析儀

多通道分析儀、功放 、筆記本都是在測試房間外



聲源 （或者撞擊器） 放置在發聲室，  傳聲器放置在受聲室內 ， 所有儀器都用延伸電纜線連接

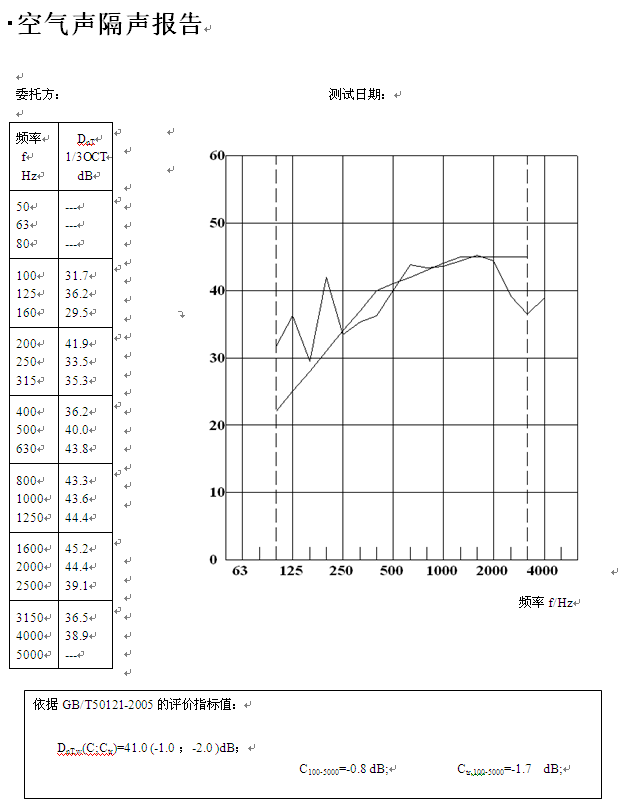

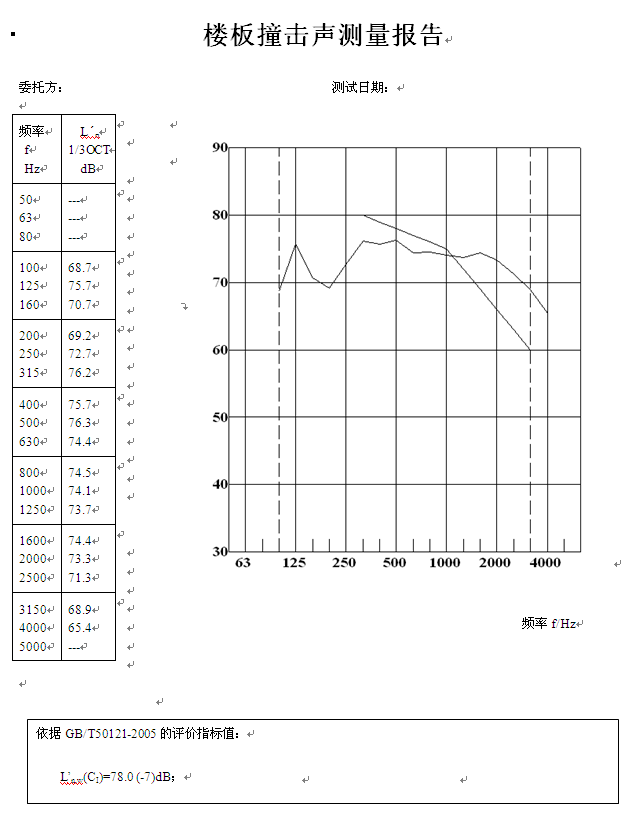

報告樣式







典型客戶

此方案在建聲行業得到廣泛推廣，建科院、學校、建筑公司、材料公司等按照此方案對建筑物進行驗收、學習研究，對材料性能進行測試等。整套系統使用穩定、操作方便、得到客戶的好評。主要客戶有中國建科院、深圳建科院、昆明建科院、綠城集團、天津大學、圣戈班石膏建材等。
