免费H精品无码网站,国产亚洲中文字字幕,国产小视频在线观看,www黄色成人网站免费,大乳女做爰国产精品,亚洲成va人在线视频,欧美一级特黄aaa大片在线观看,国产日韩欧美在线

功能

1. 無損的球化率測量

利用超聲與球化率的關系，進行無損傷的球化率測量；通過積累大量試驗數據，優化球化率算法，提高測量準確度。

1. 穿透涂層測厚

強大的穿透涂層測厚功能使您免除辛苦打磨的繁瑣準備工作，只需略微處理涂層表面就可以實現輕松測厚

1. 無需標準試塊，探頭零點自動校準

先進的探頭零點實時自動校準技術，跟蹤世界最新技術潮流。免除您手動校準探頭零點的煩惱，更解決了探頭零點漂移造成的測量誤差，保證測值準確,擺脫對標準試塊的依賴。

1. U盤存儲，即插即用

USB接口可插入U盤，無需驅動，即插即用，實現厚度報告

1. 10萬個測值超大容量數據儲存
2. 數據統計

測量過程中在線統計：最大、最小、標準偏差；數據文件統計：最大/小值、均值、均方差

1. 探頭連接狀態指示/耦合狀態判斷

具有探頭連接狀態指示功能;提示信號耦合強弱；測值顯示實心/空心變化,直觀指示耦合情況是否能正常測量
性能

1. 厚度值測量準確：0.1/0.01mm分辨率

高精度的測量電路保證在整個測量范圍內都為0.1/0.01mm或0.01/0.001inch的分辨率

1. 超長待機：200小時，擺脫頻換電池煩惱

操作

1. 圖標式菜單結構
2. 滾動條指示功能
3. 超大字體顯示/常規字體顯示自由切換

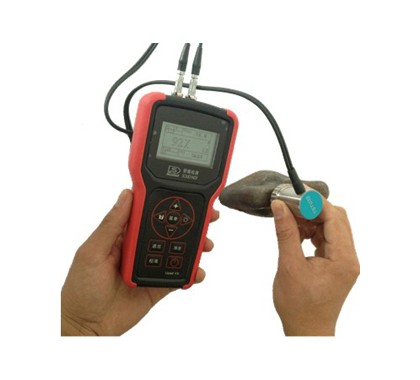

測量界面（球化率100%，1級）

去除涂層示意

石墨呈球狀，少數團狀，球化率>95%，1級

性能指標

工作原理
超聲波（脈沖-回波/回波-回波）

聲速
4000-6000m/s

球化率
百分比：50～100%
等級：1-6級

檢測范圍
0.75-50mm（根據晶粒和表面狀況而定）

測厚分辨率
0.1mm(> 100mm)/0.01mm(<100mm)

示值精度
1%

零點自動校準
通過獨特的零點自動校準技術實現探頭零點的實時校準

V聲程修正 自動

探頭連接狀態指示 有

耦合狀態判斷
提示信號耦合強弱；測值顯示實心/空心變化,直觀指示是否能正常測量

外型尺寸
165×82×30 mm

重量
250g（包括電池）

工作環境
溫度：-20℃～70℃
濕度：5%～90%
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

發射脈沖

激勵脈沖
150V負尖脈沖

接收系統

增益 高/低/自動

頻率帶寬 0.5-15MHz

顯示

LCD點陣顯示
高對比度128x64點陣液晶顯示，精美印刷體文字、數字及符號，高亮度EL背光

測量刷新頻率
單點測量時5次/秒、掃描模式25次/秒

測值/報警

測值顯示
3個定制的測值顯示區，可選擇在線統計值或聲速

數據統計
在線統計：最大、最小、標準偏差
文件統計：最大/小值、均值、均方差

報警 閾值聲光報警

存儲

數據組 1000組

厚度值 1000個/組，線性

USB存儲
突破傳統存儲模式，隨時隨地測厚報告存儲，無需通訊軟件，擺脫線纜束縛

輸入輸出

探頭連接 LEMO 00 (C5) x2

通訊 USB

語言 中/英文

單位 mm/inch

電源

電池 1.5V AAA電池x4

工作時間
可連續工作200小時(標準測試條件下)

標配

主機
探頭
電池

1臺
1只
1組

說明書
包裝箱
耦合劑

1本
1個
1瓶

球化率測量

無需試塊自動校零

測量精度

USB

穿透涂層

統計功能

存儲容量

Upad VX

V

V

0.1/0.01mm

V

V

在線統計/數據統計

1000組

型號

頻 率

探 頭 直 徑

測量范圍（根據晶粒和表面狀況而定）

最小管徑

標準應用

DA301S

5 MHz

10mm

0.75mm～20.0mm

Φ20mm×3.0mm

高衰減測量(粗晶)

DA408S

2 MHz

22mm

50mm以下

20mm

熱處理狀態

σ(MPa)

δ(%)

硬度HB

鐵素體

鑄態

450～550

10～20

137～193

鐵素體

退火

400～500

15～25

121～179

珠光體+鐵素體

鑄態或退火

500～600

5～10

147～241

珠光體

鑄態

600～750

2～4

217～269

珠光體

正火

700～950

2～5

229～302

珠光體+碎塊狀鐵素體

部分奧氏體正火

600～900

4～9

207～285

貝氏體+碎塊狀鐵素體

部分奧氏體等溫淬火

900～110

2～6

HRC32～40

下貝氏體

等溫淬火

1200～1500

1～3

HRC38～50

回火索氏體

淬火，550-600℃回火

900～1200

1～5

HRC32～43

回火馬氏體+回火索氏體

淬火，360-420℃回火

1000～1300

0.5～1

HRC45～50

回火馬氏體

淬火，200-250℃回火

700～900

HRC55～61
