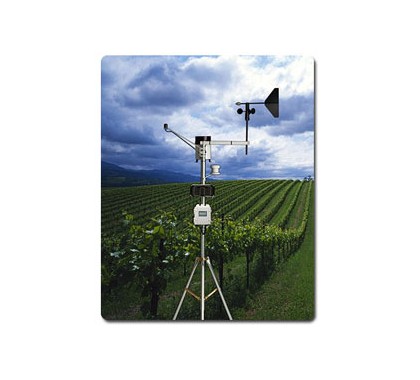

HOBO U-30便攜式小型自動氣象站(雙通道)
一、系統特點：
1、專利技術，系統使用雙重防水和防振設計，確保系統可長期使用
2、即使在惡劣的環境條件下，系統也可很好的完成測量工作
3、系統采用智能型傳感器，無需復雜的接線、編程及標定等過程，即插即用
4、可接多個傳感器。可測：空氣溫度，相對濕度，降雨量，大氣壓強，太陽總輻射，PAR，土壤含水量，葉片濕度，風向風速，脈沖輸入等參數
5、高速USB接口，系統設定和下載數據方便迅速
6、可采用太陽能或交流電源供電
7、防潮和防雷設計，安全性更高
二、系統組成：
數據采集器：15個數據通道，支持第三方傳感器
傳感器：多種智能傳感器可選
供電系統：太陽能或交流供電
支架及附件：2米或3米支架系列
操作軟件：系統設置，下載數據等
三、基本技術指標：
1、數據采集器：
U30-NRC數據采集器:
5個插口，可擴展到10個；
數據通道共15個
可選2個模擬通道，分辨率12位，輸入0-20mA或0-20V DC/供電保證12V DC，最大50mA，用戶自定義預熱時間5毫秒-2分鐘
內存：512KB
雙重防水防振設計；
高速USB接口；
正常操作：-40-60°C；
采集間隔：1秒-18小時，可自定義
電池類型：4V 4.5AH或10AH可充電電池，常溫工作（25°C）理論上壽命3-5年（長期低溫或高溫工作可能會縮短1~2年）
2、傳感器技術指標：
12位溫度傳感器
|
量程
|
-40° 到 +100°C
|
漂移
|
每年<±0.1°C
|
|
精度
|
<±0.2°（0-50°C）
|
反應時間
|
<2.5分鐘
|
|
分辨率
|
<0.03°（0-50°C）
|
探頭尺寸
|
7mm×38mm
|
|
占用通道數
|
1個
|
重量
|
100g(視不同的電纜長度)
|
|
電纜長度
|
可選2米、6米、17米
|
探頭外殼
|
不銹鋼
|
空氣溫濕度傳感器(需要配防輻射罩)：
|
量程
|
溫度：-40°-75°C
RH：0-100%
|
漂移
|
溫度每年<±0.1°C
濕度每年±1%（濕度可返回廠商標定）
|
|
精度
|
溫度：±0.2°（+25°C）
RH：±2.5%
|
反應時間
|
溫度5分鐘
濕度10分鐘
|
|
分辨率
|
溫度；0.02°C（+25°C）
RH：0.1%（+25°C）
|
探頭尺寸
|
1.0 cm x 3.5 cm
|
|
占用通道數
|
2個
|
重量
|
110g(視不同的電纜長度)
|
|
電纜長度
|
可選2米、8米
|
外殼
|
PVC 電纜外殼，苯聚乙烯保護蓋
|
雨量傳感器：
|
原理
|
翻斗式，不銹鋼軸承
|
工作環境
|
0° 到 +50°C
|
|
分辨率
|
可選0.2mm
|
校準精度
|
±1.0%
|
|
量程
|
每小時10cm
|
校準
|
年度校準，需返回到工廠校準
|
|
外殼材質
|
鋁殼
|
尺寸
|
高22.8cm×直徑15.4cm；154mm篩孔
|
|
重量
|
1kg
|
電纜長度
|
可選2m
|
|
占用通道數
|
1個
|
|
|
光合有效輻射總輻射:
|
量程
|
0 to 2500 umol/m2/sec
|
工作環境
|
-40° 到 +75°C
|
|
精度
|
±5 umol/m2/sec
|
漂移
|
每年<±2%
|
|
分辨率
|
2.5 umol/m2/sec
|
探頭尺寸
|
高4.1cm×3.2.4cm直徑
|
|
占用通道數
|
1個
|
重量
|
120g
|
|
電纜長度
|
3米
|
光譜范圍
|
400到700nm
|
總輻射傳感器：
|
量程
|
0到1280 W/m2
|
工作環境
|
-40° 到 +75°C
|
|
精度
|
±10 W/m2 或 ±5%
|
漂移
|
每年<±2%
|
|
分辨率
|
1.25 W/m2
|
探頭尺寸
|
高4.1cm×直徑3.2cm
|
|
占用通道數
|
1個
|
重量
|
120g
|
|
電纜長度
|
3米
|
光譜范圍
|
300-1100nm
|
土壤水分傳感器S-SMA-M005
|
量程
|
0-40.5%
|
操作環境
|
-40° 到 +50°C
|
|
精度
|
1ds/m內±4%
|
電纜長度
|
5米
|
|
分辨率
|
0.04%
|
探頭尺寸
|
254mm×32mm×1.0mm
|
|
占用通道數
|
1個
|
重量
|
200g
|
土壤水分傳感器S-SMB-M005
|
量程
|
0-40.5%
|
操作環境
|
-40° 到 +50°C
|
|
精度
|
1ds/m內±4%
|
電纜長度
|
5米
|
|
分辨率
|
0.06%
|
探頭尺寸
|
152mm×32mm×1.0mm
|
|
占用通道數
|
1個
|
重量
|
190g
|
土壤水分傳感器S-SMC-M005
|
量程
|
0-100%
|
操作環境
|
-40° 到 +50°C
|
|
精度
|
8ds/m內±3%
|
電纜長度
|
5米
|
|
分辨率
|
0.07%
|
探頭尺寸
|
89mm×15mm×1.5mm
|
|
占用通道數
|
1個
|
重量
|
180g
|
防水型氣壓傳感器
|
量程
|
660mb到1070mb
|
操作環境
|
-40° 到 +70°C
|
|
精度
|
±3mbar(+25°C)
|
漂移
|
每年±1mb
|
|
分辨率
|
0.1 mbar
|
探頭尺寸
|
高5.1cm×直徑6.4cm
|
|
占用通道數
|
1個
|
重量
|
96g
|
|
電纜長度
|
50cm
|
|
|
風速風向傳感器：
|
風速參數
|
風向參數
|
|
量程
|
0到44m/s
|
量程
|
0-358°；2°死角
|
|
精度
|
±0.5m/s（<17 m/s）
±3%（17到30m/s）
±4%（30到44m/s）
|
精度
|
±5°
|
|
分辨率
|
0.19 m/s
|
分辨率
|
1.4°
|
|
啟動風速
|
0.5 m/s
|
啟動風速
|
0.5 m/s
|
|
最大承受風速
|
54 m/s
|
阻尼比率
|
0.4
|
|
工作環境
|
-40° 到 +75°C
|
|
旋轉半徑
|
108mm
|
旋轉半徑
|
305mm
|
|
占用通道數
|
3個
|
|
電纜長度
|
3m
|
|
使用壽命
|
2到5年
|
葉面濕度傳感器
|
量程
|
0（干）到100%（濕）
|
操作環境
|
-40° 到 +70°C
|
|
重復性
|
5%
|
分辨率
|
0.59%
|
|
穩定性
|
每年<±5%
|
電纜長度
|
3米
|
|
占用通道數
|
1
|
重量
|
127g
|
CO2傳感器
|
量程
|
0-4000ppm
|
分辨率
|
±1ppm
|
|
精度
|
5%
|
響應時間
|
<60秒
|
|
供電
|
6V DC電源或4xAA電池（電池自備）
|
占用通道數
|
1
|
3、軟件：HOBOware pro
|
|
用途：用軟件來啟動、設置數據采集器的工作，下載數據并處理，數據可導出為EXCEL、文本等格式文件。
|
4、安裝附件
|
附件名稱
|
說明
|
|
防輻射罩
|
用來保證傳感器的測量精度；可用來安裝溫濕度傳感器或溫度傳感器
|
|
半橫臂支架
|
用來安裝風速風向傳感器，橫臂長48.7cm
|
|
全橫臂支架
|
用來安裝風速風向傳感器，橫臂長91.4cm
|
|
輻射傳感器橫臂
|
用來安裝輻射傳感器
|
|
輻射傳感器水平儀
|
用來確定輻射傳感器是否處于水平
|
|
5米傳感器延長線
|
延長傳感器
|
|
10米傳感器延長線
|
延長傳感器
|
|
25米傳感器延長線
|
延長傳感器
|
|
1轉2通訊適配器
|
將數據采集器的一個插口分為二個
|
|
3米支架套件
|
包括：3米三腳支架、接地銅桿、鋼鎖纜線、1/2"打樁附件、支架水平儀
|
|
2米支架套件
|
包括：2米三腳支架、接地銅桿、鋼鎖纜線、1/2"打樁附件、1/4"打樁附件、支架水平儀
|
|
3米三腳支架
|
風力載荷：120mph；最大坡度：13度；材質：鍍鋅的鋼管；
|
|
2米三腳支架
|
風力載荷：120mph；材質：鍍鋅的鋼管；
|
|
鋼鎖纜線
|
用來固定支架和桅桿；纜線長度12.7m；
|
|
1/2"打樁附件
|
尺寸1.3×61cm
|
|
1/4"打樁附件
|
尺寸0.64×38cm
|
|
接地銅桿
|
鋼桿尺寸：1.2m×1.6cm；
|
|
3米桅桿
|
單獨安裝雨量桶
|
|
1.5米桅桿
|
單獨安裝雨量桶
|
|
桅桿水平儀
|
用來確定支架的水平
|
