德國palas 過濾器測試臺MFP 1000
-
圖1：MFP 1000
-
>在實際的開發和質量控制應用中，Palas®的MFP過濾器測試臺已經在世界各地經過多次驗證。
>MFP過濾器測試臺是用于扁平過濾器介質和小微型過濾器的模塊化過濾器測試系統。 MFP 1000可用于確定：
- ■無粉塵涂層介質上的壓力損失曲線
- ■餾分分離效率
- ■負荷施加過程中的負荷分離效率
>在最短時間內完成工作–可靠且具有成本效益。
>根據標準或應用，可以使用相應的氣溶膠發生器。
>借助新的光散射光譜儀Promo®1000，可以確保清晰可靠地確定氣溶膠濃度和粒徑，從而確保準確的餾分分離效率測定。
>測試序列的高度自動化設置以及清晰定義的單個組件和濾波器測試軟件FTControl可單獨調整的序列程序相結合，共同提供高度可靠的測量結果，，可以使用不同的測試氣溶膠快速輕松地執行過濾器測試。
-
>我們的質量細節

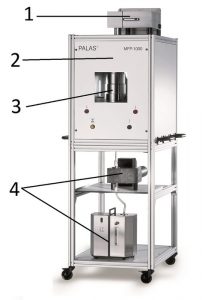

圖2：MFP 1000
-
- ■1. 可變氣溶膠生成，這要?dú)w功于使用不同的粉塵、KCl/NaCl、DEHS等分散劑；縮短測量時間是可能的，例如通過增加粉塵濃度
- ■2.電暈放電（可選）：–可調節的離子流，適用于不同的質量流量。混合空氣，流入速度從0.05到1米/秒可調。可選：瞬時流入。
- ■3.移動式氣動過濾器支架，用于快速拆卸和裝載試驗臺。
- ■4.帶有集成Windows測試裝置軟件的光散射光譜儀Promo®系統，可在高達5•105顆粒/立方厘米（SAE Fine）高濃度下進行清晰的顆粒測量。借助自動序列程序進行過濾器測試，即使未經培訓的人員也易于操作。可以完全自動控制測試臺。
>自動化
>MFP 1000集成有質量流量控制器，可用于控制體積流量。這些可以通過FTControl過濾器測試軟件進行自動監視和控制。在過濾器測試期間，還會自動記錄集成的傳感器數據，例如過濾器的體積流量和壓差。
德國palas 過濾器測試臺MFP 1000:應用領域
- ■用于過濾介質和小型過濾器
- ■產品開發和生產過程監控
- ■根據ISO 11155-1（機艙空氣濾清器），ISO 5011（發動機空氣預濾清器），EN 779/ Ashrae 52.2/ ISO 16890（室內空氣濾清器）用粉塵，油或鹽進行快速、經濟的分級效率測試
- ■根據EN 1822和ISO 29463-3對型號MFP 100 HEPA進行HEPA/ ULPA 過濾介質的MPPS測量
-
>餾分分離效率測量
圖3：示例：餾分分離效率比較
> 使用Promo®系統清楚地展示從0.12 µm到40 µm整個測量范圍內的過濾介質分離效率
> 憑借其最大的靈敏度，顆粒測量技術甚至可以揭示分離效率的細微差別。
>優化的氣溶膠應用，每次分離效率測量的測量時間短，約為2分鐘
>優化的氣溶膠應用，每次分離效率測量的測量時間短，約為2分鐘
> 分離效率曲線簡單比較，也可以計算平均值
>采樣和布局
>MFP 1000測試系統的嚴格垂直布局僅帶有一個采樣探針，即使排除高達40 µm的較大顆粒，也可以提供準確的測量結果，因?yàn)橄到y(tǒng)可以排除沉降損失。這樣，就可以在所有粒徑測量范圍內可靠地確定分離效率。
-
>負荷/保持時間測量并記錄壓力損失曲線
圖4：示例：保持時間測量
- ■ 粉塵施加過程中餾分分離效率性能測試；可以預先選擇壓力損失或測量時間作為測試中止標準
- ■ 以圖表和表格形式確定和顯示壓力損失曲線和保留曲線。80%和95%分離度下的粒徑顯示提供更多信息。
- ■ 不同加料步驟中的餾分分離效率比較
- ■ 縮短測量時間，例如通過增加粉塵濃度
>您可以選擇的氣溶膠發生器：
- ■ RBG 1000
- ■ AGK 2000，具有長干燥管線
- ■ PLG 1000
德國palas 過濾器測試臺MFP 1000:優點
- ■ >=120 nm粒徑測量
- ■ 國際范圍內可比較的測量結果
- ■ 廣泛分布的測量系統
- ■ 測試方法的高重復性
- ■ 易于使用不同的測試氣溶膠，例如 SAE粗粉、NaCl/ KCl、DEHS
- ■ 靈活的過濾器測試軟件FTControl
- ■ 壓力損失測量、餾分分離效率測量和負荷測量程序
- ■ 易于操作； 即使是未經培訓的人員也可以在使用設備時得到快速指導
- ■ 可由客戶自主執行清潔和校準
- ■輕松使用測量技術組件-即使在其他應用中
- ■ 移動設置、便于在腳輪上移動
- ■ 運行可靠
- ■在交付前驗收測試期間以及交付時驗證單個組件和整個系統的功能
- ■ 低維護
- ■本設備將減少您的運營成本
- ■ 設置時間短
德國palas 過濾器測試臺MFP 1000:規格參數
| 測量范圍（尺寸） | 0.12 – 40 µm |
| 體積流量 | 1 – 35立方米/小時（加壓模式） |
| 電源 | 115/230 V, 50/60 Hz |
| 外型尺寸 | approx. 600 • 1,800 • 900 mm 毫米（寬•高•深） |
| 流入速度 | 5 – 100厘米/秒（其他可根據要求提供） |
| 壓差測量 | 0 – 2,500 Pa |
| 介質測試區 | 100 平方厘米 |
| 氣溶膠 | 灰塵（例如SAE灰塵），鹽（例如NaCl，KCl），液體氣溶膠（例如DEHS） |
| 氣溶膠濃度 | 無額外稀釋的SAE細顆粒最高可達到1,000毫克/立方米（ISO A2 細顆粒） |
| 壓縮空氣供應 | 6 – 8 bar |
