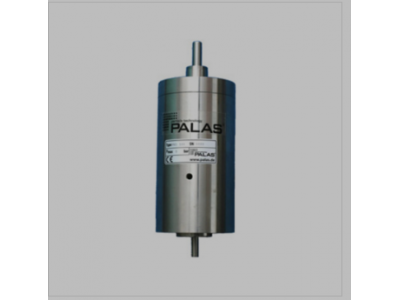

德國palas vkl10e氣溶膠稀釋系統
型號VKL 10 E是一款用不銹鋼制成的稀釋系統，它是根據噴射器原理工作，可用于具有化學腐蝕性的氣溶膠。稀釋系統可用于高達700 開爾文溫度。該系統可以級聯以實現1:100,000的稀釋倍數
稀釋系統VKL 10 E沒有像標準版本VKL 10那樣具有集成氣動元件。因此，設備用戶自己必須確保有一定量的凈化空氣可供使用。
德國palas vkl10e氣溶膠稀釋系統:優點
- ■Palas®的稀釋系統具有明確的特征。每個單獨的設備都有一份校準證書備案。
- ■稀釋步驟可提供暫時恒定的代表性稀釋度（稀釋系數為10和100）。
- ■稀釋系統可以按照100、1,000、10,000和100,000的稀釋因子進行級聯
- ■壓縮空氣消耗低，例如四個VKL 10系統僅需128 升 /分鐘，稀釋倍數為10,000
- ■稀釋步驟可與所有常見的粒子計數器組合使用。
- ■使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀釋系統，等壓稀釋超壓高達10 bar/等溫稀釋高達120°C
- ■ 簡單的現場功能測試
- ■ 通過簡單的測試設置，用戶可以自行檢查這些級聯稀釋系統。
德國palas vkl10e氣溶膠稀釋系統: 應用領域
- ■氣溶膠測量技術：柴油機廢氣、切屑、冷卻劑氣溶膠、焊縫煙霧、油滴、過濾器和慣性分離器的供試氣溶膠
- ■使用計數測量方法確定分離效率，例如帶煙塵過濾器或HEPA / ULPA過濾器
- ■潔凈室、分離器和安全工作臺的泄漏測試和驗收測量
- ■吸入毒理學
- ■防毒面罩和濾芯的質量控制
表1：Palas®稀釋系統的技術特性
| TYPE | Dilution factor* Vf | Pressure - resistant up to 10 bar |
Chemically resistant | Heatable up -℃ | dp max in µm | Compressed air 4-8 bar | Cascadable | Voltage |
| DC 100 | 10,100 | <5 | 115V/230V | |||||
| DC 1000 | 10,100,1000 | <5 | 115V/230V | |||||
| DC 10000 | 10,100,1000,10000 | <5 | 115V/230V | |||||
| KHG 10 | 10 | x | 150 | <20 | x | x | 115V/230V | |
| KHG 10 D | 10 | x | x | 150 | <20 | x | x | 115V/230V |
| PMPD 100 | 100 | x | 200 | <5 | x | 115V/230V | ||
| PMPD1000 | 1000 | x | 200 | <5 | x | 115V/230V | ||
| VDD 10 | 1-10 | <10 | x | 115V/230V | ||||
| VKL 10 | 10 | <20 | x | x | ||||
| VKL 10 E | 10 | x | <20 | x | x | |||
| VKL 10 ED | 10 | x | x | <20 | x | x | ||
| VKL 10 V | 10 | <20 | x | x | ||||
| VKL 27 | 27 | <10 | x | x | ||||
| VKL 100 | 100 | <2 | x | x |
德國palas vkl10e氣溶膠稀釋系統:規格參數
| 外型尺寸 | 100 • 245 • 100 毫米 |
| 重量 | 大約 8.5 kg |
| 稀釋系數 | 1 : 10 |
| 等速吸嘴 | 0.6 – 1.6 升/分鐘、 2 – 5 升/分鐘、 4 – 10 升/分鐘、8 – 16 升/分鐘、 28 升/分鐘=> 15 – 37升/分鐘 |
| 最大粒徑 | < 20 µm （煙塵） |
| 特殊功能 | 可以級聯，耐化學腐蝕 |
| 體積流量（清潔空氣） | 18 – 45 升/分鐘 |
| 體積流量（吸入流量） | 2 – 5 升/分鐘 |
| 壓縮空氣供應 | 4 – 8 bar |
