德國palas KHG 10氣溶膠稀釋器氣溶膠測試設備
KHG 10系列可加熱稀釋系統是基于VKL系列噴射器原理而構建。除了VKL系列的優點外，KHG系列稀釋系統被配置成可加熱至150°C（可選高達200°C），此外還可耐壓高達10 bar過壓。因而可實現等溫和等壓稀釋。使用KHG系統后，提供的壓縮空氣和稀釋系統均可自我加熱。
welas® KHG 10系列稀釋系統在等溫條件下，可以定義和可靠的方式1:10的稀釋倍數降低氣溶膠濃度，也適用于非常高濃度的氣溶膠。
可通過級聯多個KHG 10系統實現高達1:100,000的稀釋倍數。

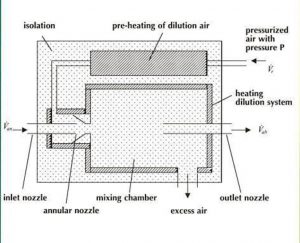

KHG 10的功能原理:
-
無顆粒空氣（體積流量VR）通過吸嘴連通的環形通道進行循環。因此，根據伯努利方程，在吸嘴處產生體積流量VAn。使用筒式加熱器將體積流量VR加熱至測量所需的氣溶膠溫度，以便等溫條件適用。
稀釋系數VF根據以下公式計算:
必須注意，采用可加熱的KHG 10系統時，整個測量鏈將被配置成等溫，以避免使用液體氣溶膠時的冷凝或蒸發效應。
Palas®級聯稀釋系統的粒徑分布的代表性稀釋度
VDI報告數量（從1973年到2007年）從計量學上證明，使用Palas®稀釋系統，可以實現可重現的氣溶膠稀釋（低至VF100,000 ）。
可在現場進行簡單的功能測試（以VKL系列為例）
通過此簡單的測試設置，任何人都可以檢查Palas®級聯稀釋系統：
首先，通過稀釋步驟進行顆粒測量。在此重要的是氣溶膠濃度例如待測實驗室空氣不超過重合效應極限（最大可檢測氣溶膠濃度）。在第二步中，待測稀釋步驟串聯（級聯）。為了檢查測試步驟的稀釋倍數（位置2），將位置1測量結果中的總顆粒數除以位置2的總顆粒數。
實驗裝置
位置1：實驗室空氣
位置2：實驗室空氣
VKL 100用于通過OPC進行無重合效應的測量； VKL 10已經過測試。
稀釋倍數的計算：
假設第一次測量不受重合誤差的影響，并且被測試的稀釋系統正在運行（未受污染），則確定稀釋系數約為10。如果不是這種情況，則測量1中可能存在重合效應。在這種情況下，必須降低氣溶膠濃度或使用另外的稀釋步驟。另一種可能性是待測試的稀釋步驟受污染。在這種情況下，必須清潔設備并重復測試
德國palasVKL10稀釋系統進口氣溶膠稀釋器:優點
- ■Palas®的稀釋系統具有明確的特征。每個單獨的設備都有一份校準證書備案。
- ■稀釋步驟可提供暫時恒定的代表性稀釋度（稀釋系數為10和100）。
- ■稀釋系統可以按照100、1,000、10,000和100,000的稀釋因子進行級聯
- ■壓縮空氣消耗低，例如四個VKL 10系統僅需128 升 /分鐘，稀釋倍數為10,000
- ■稀釋步驟可與所有常見的粒子計數器組合使用。
- ■使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀釋系統，等壓稀釋超壓高達10 bar/等溫稀釋高達120°C
- ■簡單的現場功能測試
測量示例
| Particle class in µm | Number Pos.1 |
| 0.2 | 151648 |
| 0.3 | 71604 |
| 0.5 | 4305 |
| 0.7 | 360 |
| 1.0 | 82 |
| 2.0 | 16 |
| 3.0 | 1 |
| 5.0 | 0 |
| Sum | 228016 |
| Particle class in µm | Number Pos.2 |
| 0.2 | 15166 |
| 0.3 | 7290 |
| 0.5 | 524 |
| 0.7 | 65 |
| 1.0 | 21 |
| 2.0 | 3 |
| 3.0 | 0 |
| 5.0 | 2 |
| Sum | 23071 |
表1：Palas®稀釋系統的技術特性
| TYPE | Dilution factor* Vf | Pressure - resistant up to 10 bar |
Chemically resistant | Heatable up -℃ | dp max in µm | Compressed air 4-8 bar | Cascadable | Voltage |
| DC 100 | 10,100 | <5 | 115V/230V | |||||
| DC 1000 | 10,100,1000 | <5 | 115V/230V | |||||
| DC 10000 | 10,100,1000,10000 | <5 | 115V/230V | |||||
| KHG 10 | 10 | x | 150 | <20 | x | x | 115V/230V | |
| KHG 10 D | 10 | x | x | 150 | <20 | x | x | 115V/230V |
| PMPD 100 | 100 | x | 200 | <5 | x | 115V/230V | ||
| PMPD1000 | 1000 | x | 200 | <5 | x | 115V/230V | ||
| VDD 10 | 1-10 | <10 | x | 115V/230V | ||||
| VKL 10 | 10 | <20 | x | x | ||||
| VKL 10 E | 10 | x | <20 | x | x | |||
| VKL 10 ED | 10 | x | x | <20 | x | x | ||
| VKL 10 V | 10 | <20 | x | x | ||||
| VKL 27 | 27 | <10 | x | x | ||||
| VKL 100 | 100 | <2 | x | x |
