德國palas MFP 3000 FTD過濾介質測試系統
-

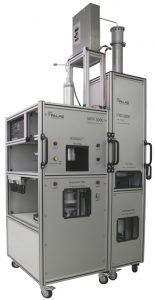

圖1：MFP 3000 FTP
-
>MFP 3000 FTD過濾器試驗臺包括MFP 3000，其測試表面積為100 cm2，以及附加的管道FTD 3000，其測試表面積為400 cm2，它們可以輪流工作。
>MFP 3000 FTD以抽吸模式工作。即使在高流入速度下，也確保特別均勻的粉塵層的形成。
-
>采樣和布局
圖4：示例：保持時間測量
-
>垂直布局允許甚至大顆粒（限值40 μm）通過濾料進行過濾。在原料和清潔氣體方面，為原料和清潔氣體傳感器提供等速采樣探頭。
>負荷/保持時間測量并記錄壓力損失曲線
- ■除塵過程中分級分離效率的測量性能； 可以預先選擇壓力損失或測量時間作為中止標準
- ■與壓力損失或時間有關的預選負荷應用步驟
- ■重力式分離效率測定
- ■以圖表和表格形式確定和顯示壓力損失曲線和保留曲線，顯示80％和90％分離效率時的粒徑提供了更多信息。
- ■不同加料步驟中分級分離效率比較
- ■縮短測量時間，例如通過增加氣溶膠濃度
-
>自動化
圖3：示例：分級分離效率的比較
-
>MFP 3000配備了集成質量流量控制器，可用于控制體積流量。體積流量由FTControl過濾器測試軟件自動監測和控制。集成傳感器的數據，例如過濾器的體積流量、溫度、相對濕度和壓差，也會在過濾器測試期間自動記錄。
>測量分級分離效率
- ■全自動測量分級分離效率
- ■使用Promo?系統在整個測量范圍內(0.2 – 40 μm),清楚地展示濾料的分離效率。
- ■高的測量重現性和可重復性突顯分離效率的微小差異。
- ■由于使用了優化的氣溶膠，每次分離效率測量的測量時間較短，約為2分鐘
- ■分離效率曲線的簡單比較，也可以計算平均值
>我們的質量詳情
- ■1.產生多種的氣溶膠，這要歸功于使用的粉塵、KCl/NaCl、DEHS等不同分散劑；縮短測量時間是可能的，例如通過增加粉塵濃度
- ■2.混合空氣，可對入流速度進行調節，范圍2 – 20 cm/s (FTD 3000)；可選：瞬時入流
- ■3.光散射光譜儀Promo? 3000，用于在高達5000 mg/m3 (SAE Fine)的高濃度和低濃度下進行清晰顆粒測量，以確定初始分級分離效率
- ■4.清潔氣體傳感器
- ■5.原料氣傳感器
- ■6.移動式氣動過濾器支架，用于快速拆卸和裝載試驗臺：對于FTD 3000,其面積為400 cm2
- ■7.重力式過濾器支架，可快速簡便地評估重量分離效率。
德國palas MFP 3000 FTD過濾介質測試系統:優點
- ■FTD 3000中的其他測試通道
- ■ 增強非均質濾料的可比性
- ■可選：FTD 3000還可用作獨立設備（特別型號）而無需MFP 3000
- ■可以直接連接到MFP 3000 2通道的抽吸和壓縮空氣連接：1個抽吸通道，1個壓縮空氣通道
- ■幾乎同時測量原料和清潔氣體中的顆粒
- ■粒度測量范圍為0.2 – 40 μm
- ■可無需稀釋地測量Cn max=106 顆粒/cm3
- ■ 全球范圍可比較的測量結果
- ■ 廣泛分布的測量系統
- ■ 測試方法的高重現性
- ■易于使用不同的測試氣霧劑，例如SAE粗粉、NaCl/KCl、DEHS
- ■ 在負載測試中，測量分級分離效率時原料氣體濃度可達> 1000 mg/m^3 (ISO 細顆粒) 或 > 5000 mg/m3(ISO 粗顆粒)
- ■靈活的過濾器測試軟件FTControl
- ■壓力損失測量、分級分離效率測量和負荷測量的序列程序
- ■ 易于操作，即使未經培訓的人員也可以快速使用該設備
- ■ 設置時間短
- ■可由客戶自主執行清潔和校準
- ■ 輕松使用測量技術組件-即使在其他應用中
- ■移動設置，使用腳輪移動
- ■ 運行可靠
- ■ 在交付前驗收測試期間以及交付時驗證單個組件和整個系統的功能
- ■ 低維護
- ■設備將減少您的運營成本
德國MFP 3000 FTD過濾介質測試系統:應用領域
- ■用于濾料和小型過濾器組件
- ■ 產品開發/生產監測期間。
- ■ 根據ISO 11155-1 / DIN 71460-1進行測試（艙內空氣過濾器）
- ■根據ISO 5011（發動機空氣預濾器）進行測試
- ■根據ISO 16890（室內空氣過濾器）進行測試
- ■各種版本的其他標準
- ■全自動測量分級效率、壓降曲線、容塵量和重力式分離效率
- ■由于系統高分布率，具有國際可比性結果
德國palas MFP 3000 FTD過濾介質測試系統:規格參數
| 測量范圍（尺寸） | 0.2 – 40 μm |
| 體積流量 | 1 – 36 m3/h (抽吸模式) |
| 外型尺寸 | 約 600 ? 2,500 ? 900 mm (MFP 3000), 約440 ? 2,200 ? 440 mm (FTD) |
| 壓差測量 | 0 – 5,000 Pa |
| 介質測試區 | 100 cm2, 400 cm2 (FTD) |
| 氣溶膠 | 粉塵（例如SAE粉塵），鹽（例如NaCl，KCl），液體氣溶膠（例如DEHS） |
| 氣溶膠濃度 | 對于SAE細粉塵，無需額外稀釋即可高達1,000 mg/m3 (ISO A2 細粉塵) |
| 壓縮空氣供應 | 6 – 8 bar |
