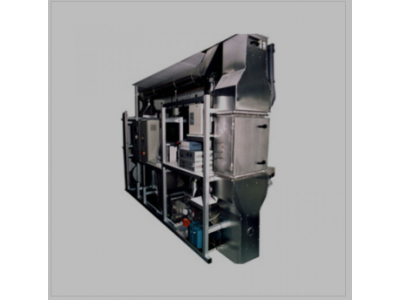

德國palas CIF 1000
>Palas®提供配有Promo® 1000 單元的CIF 1000試驗臺，用于根據DIN 71460 第1部分和ISO/TS 11155-1對汽車乘客艙過濾器進行標準測試。
>將會自動調節體積流量，并調節至60 – 800 m3/h。借助CIF，分級分離效率和完整過濾器或濾料投料均可獲得測量和評估。 過濾器測試的顆粒計量是使用電刷發生器RBG 1000進行，該設備在國際上獲得公認已超過30年。 在CIF 1000上，總體和分級分離效率是使用高分辨率光散射光譜儀Promo® 1000確定。 這將允許進行可靠的測試，以確定在整個測量范圍內針對所有粒徑進行的分離效率和負載測試。 Promo® 1000的優點是對120 nm及以上的顆粒具有更大的測量范圍。 根據ISO/TS 11155-1，試驗臺另外還配備了鹽霧發生器AGK 2000。 在測試管道中，尺寸高達約220 x 500 mm的濾料在上述條件下也可進行測試。 為了測試實際環境條件對過濾器分離行為的影響，Palas®還提供使用氣候技術組件對CIF試驗臺進行升級 ，以便將溫度調整到+18°C ~ +90°C，以及將相對濕度調整到30% – 70%。作為選項， 可以在提供用于氣體分析的測量設備后對試驗臺進行升級，以便根據DIN 71460第2部分和ISO/TS 11155第2部分研究吸附和解吸動力學。
>自動化
>CIF配備了高壓風機，它可以在壓力側通過無線可變調節進行節流調節并且進行頻率控制，并且它還可通過過濾器測試軟件FTControl 自動調節體積流量。此外，在過濾器測試期間，過濾器的傳感器數據（例如體積流量，溫度，相對濕度和壓差）也會自動記錄。氣溶膠發生器和電暈放電可通過FTControl軟件啟動
-
測量分級分離效率
圖1：顯示分級分離效率比較的示例
■ 使用Promo® 1000系統清楚顯示過濾器、或者濾料在120 nm – 40 µm整個測量范圍內的分離效率
■ 最高的測量重現性和可重復性突顯分離效率的微小差異。
■優化的應用程序將每次分離效率測量的測量時間縮短到2分鐘左右
■ 分離效率曲線的簡單比較，也可以計算平均值
>更多組件：
■ 測量點切換設備
-
上料/保持時間測量并記錄壓力損失曲線
圖2：保持時間測量示例
■ 除塵過程中分級分離效率的測量性能； 可以預先選擇壓力損失或測量時間作為中止標準
■ 以圖表和表格形式確定和顯示壓力損失曲線和保留曲線，80％和90％分離度時的粒徑表示提供更多信息。
■ 不同上料步驟期間分級分離效率的比較
■ 縮短測量時間，例如通過增加氣溶膠濃度
德國palas CIF 1000:優點
- ■ 尺寸下限為120 nm的顆粒測量
- ■ 分級分離效率與上料的測量和評估
- ■ 自動獲取氣壓計壓力，溫度，濕度和壓差數據
- ■溫度控制(+18°C ~ +90°C)和濕度控制(30 – 70%)
- ■ 自動啟動所有試驗臺組件
- ■自動執行測量流程
- ■ 使用FTControl軟件對測量過程進行單獨編程，以便用于過濾器測試
- ■ 獨立的測量和分析部件 – 這將節省時間和金錢，因為可以在測量仍在進行時進行分析
- ■ 打印和保存完整的測試記錄
- ■ 輕松訪問最多6個外部傳感器記錄的所有測量信號數據
- ■ 低維護
- ■ 易于操作
- ■ 運行可靠
- ■設備將減少您的運營成本
德國palas CIF 1000:應用領域
- ■ 根據DIN 71460 第1部分 & ISO/TS 11155 第 1部分進行完整的過濾器測試
- ■ 其他完整過濾器和濾料的測試
- ■ 根據DIN 71460 第 1部分 & ISO/TS 11155 第 1部分測試濾料
德國palas CIF 1000:規格參數
| 測量范圍（尺寸） | 0.12 – 40 µm |
| 體積流量 | 60 m3/h – 800 m3/h (循環操作) |
| 外型尺寸 | 試驗臺：1,000 • 2,800 • 4,200 mm，過濾器漏斗：300 • 600 mm（過濾器及其他部件根據要求提供） |
| 材料 | 不銹鋼V2A, 2 mm |
| 溫度調節 | +18°C – +90°C |
| 空氣濕度 | 30% 至 70% |
| 溫度和濕度傳感器 | – 測量范圍: -20°C – +80°C, 0 – 100 % rH, – 精度: ± 0.1°C (20°C), ± 1 % rH (0 – 90 % rH), ± 2 % rH (90 – 100 % rH) |
| 氣壓表 | – 測量范圍: 600 – 1100 hPa, – 精度: ± 0.10 hPa |
| 壓差表 | 測量范圍：<2500Pa，-線性誤差：<0.2%，與最終值之間 |
| 氣流速度測量 | – 測量范圍: 0.5 – 40 m/s, – 精度: < +/- 0.05 m/s (高達20 m/s), < +/- 0.08 m/s (20 – 30 m/s), < +/- 0.1 m/s (30 – 40 m/s) |
| 先決條件 | 3相，400 V，中性，接地連接約3 KW，并提供最大壓力8 bar的加壓空氣 |
