德國palas DEMC 1000 X
-

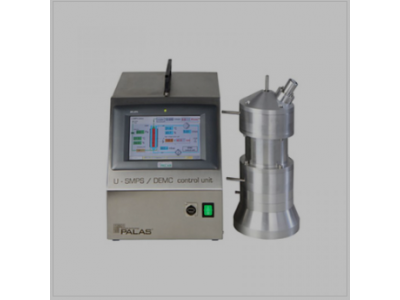

圖1：DEMC 1000 X
-
>Palas?DEMC有兩個版本。帶有短分類柱的型號（1000型）適用于4至600 nm的尺寸范圍。已經集成軟X射線源作為中和器（見圖1）。代替放射性中和（例如使用Kr-85）的優點是在運輸過程中無需遵循相關要求。
>DEMC尺寸分類器（符合ISO 15900的規定）根據氣溶膠顆粒電遷移率選擇氣溶膠顆粒并將其引導至出口。 DEMC通常也稱為DMA。
>Palas?DEMC可通用連接到其他制造商的CPC和氣溶膠靜電計。已經支持多個計數器（請參見圖4）。我們還將根據要求將您的計數器集成到軟件中。
>與多分散顆粒源*結合使用時，DEMC用于獲得一定尺寸納米顆粒的極窄（單分散）粒徑分布。
>DEMC的準確尺寸測定和可靠性能非常重要，尤其是對于校準設置。通過直接在觸摸屏上輸入尺寸（以nm為單位）或使用箭頭按鈕來增大或減小尺寸，可以調整尺寸大小。
>如果將DEMC用作SMPS系統的組件，它可以連續且快速地掃描氣溶膠粒徑分布。根據用戶設置，每十個通道或最多64個尺寸通道可在短短30秒內執行掃描。
>用戶使用圖形用戶界面控制DEMC，該圖形用戶界面提供測量值的線性和對數顯示以及集成數據記錄器的數據管理功能。軟件提供復雜的數據評估（廣泛的統計和平均）和導出功能。
DEMC通常作為獨立設備運行，但也可以使用各種接口（USB，LAN，WLAN，RS-232 / 485）連接到計算機或網絡。
*其他信息可在Palas?的氣溶膠發生器（例如DNP 2000，RBG 1000或AGF 2.0）產品數據表中找到。
-
功能
圖2：Charme?氣溶膠靜電計的工作原理
-
圖2顯示DEMC的工作原理。氣溶膠在進入DEMC色譜柱之前先進行調節。干燥器（例如硅膠，Nafion）除去顆粒中的水分。使用雙極中和器（XRC 370）以確保測定氣溶膠電荷分布。為了去除大于分類器尺寸范圍的顆粒，需要在DEMC的入口處使用撞擊器。
>然后，氣溶膠通過入口導入DEMC色譜柱。沿著外部電極的氣溶膠流在此與護套氣流仔細合并。重要的是在此處避免任何湍流，以確保層流。電極的表面在光滑度和公差方面必須具有極高的質量。鞘空氣是干燥、無顆粒的載氣（通常是空氣），其體積大于連續在閉環中循環的氣溶膠體積。鞘空氣與樣品空氣的體積比定義傳遞函數，從而定義DEMC的分離能力。
>通過施加電壓在內和外電極之間產生徑向對稱的電場。內電極在末端帶有小縫隙，帶正電。通過平衡每個粒子上的電場力及其在電場中的空氣動力學阻力，帶負電的粒子被轉移到正電極。具有適當電遷移率的粒子穿過縫隙并離開DEMC。這些具有相同電遷移率的分類顆粒隨后可用于下游。
-
>圖3：Palas?DNP 3000顆粒發生器產生的氣溶膠粒徑分布
-
>如果將DEMC用作SMPS系統的組件，則電壓和電場將連續變化。遷移率不同的粒子離開DEMC，并由納米粒子計數器和冷凝粒子計數器（例如Palas?UF-CPC）或氣溶膠靜電計（例如Palas?Charme?）進行連續計數。經過測試和優化的Palas?軟件結合名類數據（電壓、顆粒數等）以獲得粒度分布，如圖3所示。
-
用戶界面
圖4：DEMC計數器選擇屏幕截圖
-
基于持續的客戶反饋，我們已設計了良好的用戶界面和軟件，以實現直觀的操作、實時控制以及測量數據和參數的顯示。
此外，軟件還通過集成的數據記錄器、完善的導出功能和網絡支持為數據管理提供支持。可以使用許多可用的選項來顯示和評估測量數據。 DEMC軟件和固件支持其他制造商使用納米計數器。圖4給出一個示例。
德國palas DEMC 1000 X:優點
- ■ 用戶可以在定義的尺寸范圍內選擇任何尺寸。
- ■ DEMC可以連接到多個計數器以構成SMPS。
- ■ 連續和快速掃描測量原理
- ■ 圖形顯示測量值
- ■直觀操作，使用7英寸觸摸屏和GUI
- ■ 集成數據記錄儀
- ■ 低維護
- ■ 功能可靠
- ■減少您的運營費用
德國palas DEMC 1000 X:應用領域
- ■ 冷凝粒子計數器（CPC）的校準
- ■ 單分散顆粒源
- ■ SMPS的系統組件
德國palas DEMC 1000 X:規格參數
| 尺寸通道 | 最高256（128 /衰減） |
| 用戶界面 | 觸摸屏，800?480像素，7英寸 (17.78 厘米) |
| 數據記錄儀存儲空間 | 4 GB |
| 軟件 | PD分析 |
| 分類范圍（大小） | 4 – 607 nm |
| 調整范圍（電壓） | 1 – 10,000 V |
| 體積流量（鞘空氣） | 2.5 – 14 升/分鐘 |
| 沖擊器 | 3種不同截面的噴嘴 |
| 安裝條件 | +5 – +40°C（控制單元） |
| 中和劑 | XRC 370 |
