德國palas AGF 2.0 iP
-

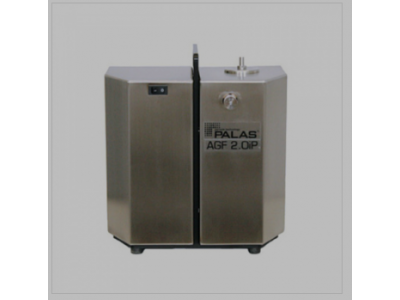

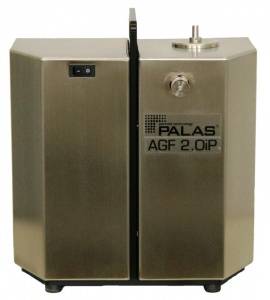

圖1：AGF 2.0 iP
-
> AGF 2.0 iP氣溶膠發生器可使用雙噴嘴霧化液體。
與AGF系列中的其他版本不同，AGF 2.0 iP配備了可產生體積流量的內置泵，從而無需額外的壓縮空氣連接即可運行設備。
-

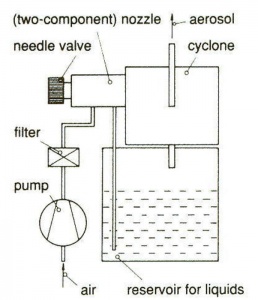

圖2:展示了發生器組件的示意圖。
>啟動
>內置泵通過預過濾器吸入環境空氣，并將其通過特別的空氣過濾器將其引導至雙噴嘴。噴嘴上的主壓力高于環境壓力0.6 bar。噴嘴的負壓將會從儲罐中吸取需霧化的液體，而該液體的體積流量可使用包含在噴嘴中的針閥進行調整。
德國palas AGF 10氣溶膠生成器液體粒子生成器:優點
- ■與Collision（碰撞）方法相反，由于配備了旋風分離器，AGF 2.0并不產生任何> 2 μm的顆粒。
- ■ 工作參數的精確調整
- ■ 數量濃度（CN）可以變化10倍
- ■ 如果修改了CN，粒徑分布幾乎保持恒定
- ■ 最大數量分布在MPPS范圍內
- ■ 幾乎沒有功率損耗
德國palas AGF 10氣溶膠生成器液體粒子生成器:應用領域
- ■ 潔凈室技術：
- 根據ISO 14644 和 VDI 2083的驗收測試和泄露測試
- 泄露測試，適合性測試
- 恢復測試 - ■ 過濾器測試，質量控制：
- 濾筒
- 車輛內部過濾器
- 濾料、顆粒空氣過濾器、HEPA/ULPA過濾器
- 用于HEPA/ULPA過濾器MPPS測定的氣溶膠生成
- ■示蹤粒子：
- 正壓高達10 bar的光學流量測量程序（型號AGF 10.0 D）
- 吸入實驗
- LDV - ■計數顆粒測量方法的校準：
- < 5 μm膠乳懸浮液的霧化 - ■煙霧探測器測試
表1：AGF和UGF系統概述
| Dimensions WxHxD mm | Weightkg | VI/min | m max g/h | dpmean***μm | dmax μm | 115/230V
50/60HZ |
Pressure- tight up to 10 bar |
Compressed air supply |
|
| AGF 2.0 | 300x300x240 | ca.9 | 6-17 | 4 | 0.25 | 2 | x | ||
| AGF 2.0 ip | 300x330x240 | ca.15 | 6-17 | 2 | 0.25 | 2 | x | ||
| AGF 10.0 | ?240x385 | ca.4 | 12-45 | 20 | 0.5 | 2 | x | ||
| AGF 2.0 D | ?200x260 | ca.8 | 12-45 | 4 | 0.25 | 2 | x | x | |
| AGF 10.0 D | ?200x300 | ca.8 | 12-45 | 20 | 0.5 | 10 | x | x | |
| AGF 2.0 B** | ?210x300 | ca.4 | 6-25 | 4 | 0.25 | 2 | x | ||
| UGF 2000 | 270x200x175 | ca.4 | ca.1-13 | 1.5 | 0.2 | 1.5 | x |
德國palas AGF 10氣溶膠生成器液體粒子生成器:規格參數
| 體積流量 | 16 – 18 升/分鐘 |
| 電源 | 115 – 230 V, 50 – 60 Hz |
| 外型尺寸 | 300 ? 330 ? 240 毫米 |
| 重量 | 大約 15 千克 |
| 顆粒材質 | DEHS、 DOP、Emery 3004、石蠟油、其他非樹脂油 |
| 計量時間 | > 24 h |
| 質量流量（顆粒） | < 2 g/h (DEHS) |
| 壓縮空氣連接 | 無 |
| 氣溶膠出口連接 | ?內側 = 6毫米，?外側 = 8毫米 |
| 平均粒徑（數量） | 0.25 μm |
| 最大粒徑 | 2 μm |
| 充裝量 | 300 ml |
