一、簡介

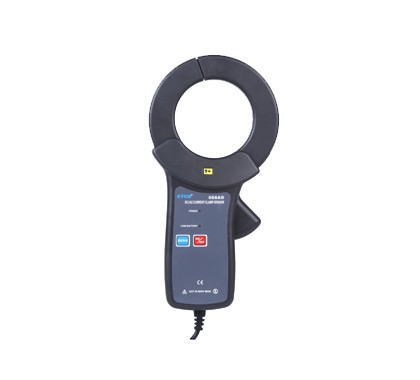

ETCR068AD交直流鉗形電流傳感器是專為在線測量600V以下直流、交流電流而精心設計制造的，采用最新CT及數字集成技術，鉗頭無任何裸露金屬導體，非接觸測量，確保操作安全。傳感器體積小、精度高、可以連接萬用表、示波器、電力分析儀表等。廣泛適用于電力、通信、氣象、鐵路、油田、汽車、計量、科研教學單位、工礦企業等領域。
二、技術規格
|
功 能
|
交直流電流、相位、電能、功率、功率因數等檢測 |
|
電 源
|
鋅錳干電池 6F22 9VDC (可以外接電源) |
|
額定電流
|
15mA |
|
檢測方式
|
鉗形CT，非接觸測量 |
|
鉗口尺寸
|
φ68mm |
|
量 程
|
DC 0～2000A；AC 0～1000A |
|
分 辨 率
|
0.1A AC/DC |
|
信號輸出
|
1mV/1A |
|
精度等級
|
±2.0%FS (23℃±2℃，70%RH以下，導線處于鉗口中心位置) |
|
相位誤差
|
≤3°(AC 50Hz/60Hz；23℃±2℃) |
|
清 零
|
按ZERO鍵可以清零，消除地磁場對直流檢測的影響 |
|
輸出接線
|
標準接線：紅色線——信號輸出正；黃色線——信號輸出負 |
|
輸出線長
|
2m |
|
導線位置
|
被檢測導線處于鉗口中心位置，偏離中心位置誤差最大增加1.5%rdg |
|
頻率響應
|
交流：45Hz～400Hz |
|
線路電壓
|
AC 600V以下線路測試 |
|
電池電壓
|
當電池電壓降到7.2V時，電池電壓低LED燈亮，提醒更換電池 |
|
儀表尺寸
|
長224mm×寬115mm×厚43mm |
|
儀表質量
|
515g |
|
工作溫濕度
|
-15℃～45℃；80%rh以下 |
|
存放溫濕度
|
-10℃～60℃；70%rh以下 |
|
絕緣強度
|
AC 3700V/rms(鐵心與外殼之間) |
|
適合安規
|
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
|
隨機附件
|
傳感器：1件；電池(6F22 9V)：1件 |
