一、簡介

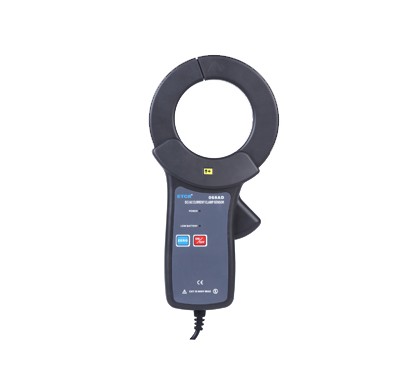

ETCR068B高精度鉗形漏電流傳感器采用獨特的雙層屏蔽技術，具有體積小，精度高，穩定性好，抗干擾能力強的特點。適用于電力、通信、氣象、工礦企業等領域高精度、小相位誤差的交流漏電流、電流、功率和電能測量，可連接各種高精度數字多用表或數據記錄儀，使用非常方便。
ETCR068B高精度鉗形電流傳感器采用最新CT技術，幾乎不受外界磁場的影響，確保了常年無間斷采集測量的高精度、高穩定性、高可靠性。
ETCR068B適用于漏電流，特別是高次諧波電流、相位測試。
二、技術規格
|
功 能
|
交流電流、高次諧波電流、相位、電能、功率、功率因數等檢測 |
|
檢測方式
|
鉗形CT |
|
鉗口尺寸
|
φ68mm |
|
量 程
|
0mA～1000A |
|
分 辨 率
|
1mA |
|
精度等級
|
±2.0%FS (50Hz/60Hz；23℃±2℃，70%RH以下，導線處于鉗口中心位置) |
|
匝 比
|
標準1000:1（可以根據需要定做) |
|
相位誤差
|
≤3°(50Hz/60Hz；23℃±2℃) |
|
參考負載
|
RL：0～100mA≤3kΩ；0～10A≤30Ω；0～1000A≤0.3Ω |
|
屏 蔽
|
鉗頭無屏蔽層 |
|
輸出方式
|
電流感應輸出 |
|
輸出接口
|
2線頭或選標準萬用表筆插頭 |
|
輸出線長
|
2m |
|
電場干擾
|
無屏蔽層，外電場100A靠近10mm時約0.1A |
|
導線位置
|
被測試導線處于鉗口的中心位置 |
|
電流頻率
|
45Hz～60Hz(被測電流頻率) |
|
頻率特性
|
10Hz～100kHz |
|
線路電壓
|
AC 600V以下線路測試 |
|
外形尺寸
|
長185mm×寬115mm×厚43mm |
|
質 量
|
530g |
|
工作溫濕度
|
-20℃～50℃；80%rh以下 |
|
存放溫濕度
|
-10℃～60℃；70%rh以下 |
|
絕緣強度
|
AC 3700V/rms(鐵心與外殼之間) |
|
適合安規
|
IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V) |
|
隨機附件
|
電流鉗：1件 |
