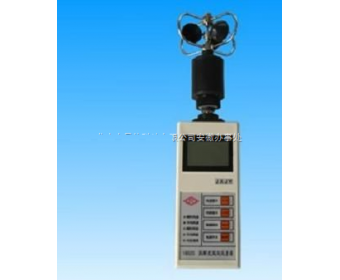

HCX-AH-05便攜風速儀 是 建筑機械、鐵路、港口、碼頭、電廠、氣象、索道、環境、溫室、養殖等領域 用于 測量 風速 風向 的 儀器 。 用它可以方便、迅速的測定外界環境的風速，是便攜式風速儀，攜帶方便，使用簡單。

二、產品簡介

風杯式風速表中風速的測量部分采用了微機技術，可以同時測量瞬時風速、瞬時風級、平均風速、平均風級、對應浪高等5個參數。并采取了許多降低功能的措施，大大減少儀器的功耗，它帶有數據鎖存功能，便于讀數。本儀器體積小、重量輕、功能全、耗電省，可以廣泛應用于農林、環境、海洋、科學考察、氣象教學等領域測量大氣的風參數。

三、HCX-AH-05便攜風速儀主要技術指標

1． 風速指標：

測量范圍：0-30m/s

啟動風速：0.8m/s

測量精度：±（0.3+0.03×V）m/s（v表示實際風速）

顯示參數：瞬時風速、瞬時風級、

分辨率：0.1 m/s （風速） 1級（風級）

2． 環境指標：

工作環境溫度： -30℃——+55℃

工作環境濕度： ≦100%RH （無凝結）

3． 供電電源

電源電壓：4.5V 5#干電池3節

平均耗電電流：≦5mA（電源電壓4.5V時）

4． 外形尺寸和重量

外形尺寸：400mm×100mm×100mm

重量：0.5kg

四、工作原理簡介

風速傳感器采用的傳統三杯旋轉架結構.它將風速線性地變換成旋轉架的轉速.為了減小啟動風速，采用塑制的輕質風杯，錐形軸承支撐，在旋轉架的軸上固定有一個齒狀的葉片，當旋轉架在隨風旋轉時，軸帶動著葉片旋轉，齒狀葉片在光電開關的光路中不斷切割光束，從而將風速線性的變換成光電開關的輸出脈沖頻率。

HCX-AH-05便攜風速儀儀器內的單片機對風傳感器的輸出頻率進行采樣、計算。最后儀器輸出瞬時風速，一分鐘平均風速、瞬時風級、一分鐘平均風級，平均風級風級對應的浪高。測得的參數在儀器的液晶顯示器上用數字直接顯示出來。

為了減小儀器的功耗，儀器中的傳感器和單片機都采取了降低功耗的專門措施。為了保證數據的可靠性，儀器中還帶有電源電壓檢測電路。當電源電壓底于3.3V左右時，儀器顯示器顯示“欠壓”，提示用戶電源電壓太底數據已不可靠應及時更換電池。儀器內還設有電源控制電路，用電路來替代機械開關來控制儀器的投斷電。
