工作原理

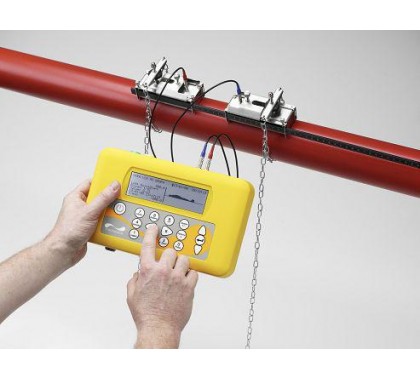

PF系列超聲波流量計20是一種時差式的超聲波流量計,用夾鉗式傳感器獲取信號,可精確測量封閉管內的液體流量,而無需向管壁中插入任何機械部件或侵入到液體流動系統中。測量只需幾分鐘安裝，無需關閉流量或排出管內液體。

當超聲波在兩個傳感器之間傳播時，超聲波的傳播速度在通過液體時被在管中流動的液體流速而輕微加速，當超聲波傳播的方向與液體流速相反時，則液體的流速會引起傳播聲波的減速。兩者之間的時間差剛好與管中的流速成正比。在測量完流速后，如果知道管道的截面積，就可以容易地計算出流量值。



PF系列超聲流流量計特點：

         測量范圍：0.1m/s-20m/s

l         顯示器：64×240象素圖形顯示

l         通過16鍵控制面板進行設置

l         可用電池或電源供電

l         充電電池

l         電池壽命：完全充電后20小時，與負載狀況有關

l         電源：110V或240VAC±10%通過PSU供電

l         精度:當管徑（內徑）ID>75mm,流速>0.2m/s時         讀數的±0.5%至±2%

l         精度:當管徑（內徑）ID為13-75mm, 流速>0.2m/s時    讀數的±3%

l         產品通過CE認證

PF300plus技術參數

手提箱：PF330裝在堅固的攜帶箱中，防護等級IP67

A組傳感器：管徑（內徑）13mm～115mm（標配）

B組傳感器：管徑（內徑）50mm～2000mm（標配）

D組傳感器：管徑（內徑）1500mm～5000mm（可選件）

傳感器工作溫度：

A組和B組傳感器：-20℃至+135℃  （可選高溫A、B傳感器，溫度范圍-20℃至+200℃）

D組傳感器：-20℃至+80℃

輸出：光隔離0/4-20mA; RS232/USB，在1脈沖/秒時，最大5V脈沖

數據記錄：可存98,000個數據點，最多命名20個記錄塊名。可在儀器上文本或圖形格式實時顯示或存貯測量數據，也可通過RS232/USB下載至基于PC的Windows。

PF204plus/pf216plus技術參數

手提箱：儀器放置在聚丙烯箱中，有塑料泡沫填充

P204plus：管徑（內徑）13mm～115mm

P216plus：管徑（內徑）50mm～1000mm

傳感器工作溫度：A組和B組傳感器：-20℃至+135℃

輸出：光隔離0/4-20mA，在1脈沖/秒時，最大5V脈沖

訂購指南： PF204plus: 13mm～115mm管徑便攜式超聲波流量計

PF216plus: 50mm～1000mm管徑便攜式超聲波流量計
