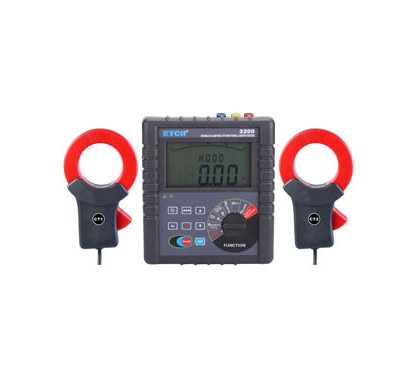

ETCR3200-雙鉗接地電阻測試儀

?

產品編號：	59574
型號：	ETCR3200
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2020-12-22 14:23
瀏覽次數：	2

?

公司基本資料信息

詳細說明

一．產品簡介

　　ETCR3200雙鉗多功能接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而精心設計制造的，采用最新數字處理技術，精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻，大口徑電流鉗設計，可測量使用大型接地引下線的接地系統，可靈活準確測量單點和網狀接地等各種復雜接地情況的任意接地電阻值，并聯接地測量時而無需斷開任何并聯接地電極，最大程度地提高測量的方便性。導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致強，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流漏電流測量。

　　ETCR3200雙鉗多功能接地電阻測試儀由主機、電流鉗、監控軟件、測試線、輔助接地棒、通訊線等組成。主機超大LCD顯示，藍屏背光，棒圖指示，一目了然。同時能存儲2000組數據，通過監控軟件實現歷史查詢與在線實時監測功能，動態顯示，告警指示，自動關機，具有歷史數據讀取、查閱、保存、報表、打印等功能。

二．技術規格

1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	----
環境濕渡	40%～60%	＜80%	----
儀表工作電壓	9V±0.1V	9V±1.5V	----
輔助接地電阻值	＜100Ω	＜30kΩ	rC、rP
干擾電壓	無	＜20V	----
干擾電流	無	＜2A	----
測R時電極間距	a＞5d	a＞5d	----
測ρ時電極間距	a＞20h	a＞20h	----

2．一般規格

功能	二三四線法、選擇法、雙鉗法測量接地電阻、土壤電阻率；接地電壓、交流電壓測量、交流電流漏電流測量
電源	DC 9V (鋅錳干電池 R14S 1.5V 6節，連續待機300小時)
電流鉗口徑	φ68mm
量程	選擇法測量：0.00Ω～3000Ω
	雙鉗法測量：0.01Ω-100Ω
	二三四線法測量：0.00Ω～30.00kΩ
	土壤電阻率：0.00Ωm～9000kΩm
	直流電阻：0.00Ω～30.00kΩ
	接地電壓：0.0V～100.0V
	交流電流：0.00mA～600A
測量方式	精密4線、3線法測量、簡易2線、選擇法、雙鉗法測量接地電阻
測量方法	二三四線法測量：變極法，測量電流20mA Max 選擇法測量：變極法，測量電流20mA Max 雙鉗法測量：非接觸互感測量法，測試電流1mA Max 土壤電阻率：四極法(溫納法) 對地電壓：平均值整流(P(S)-ES接口間) 交流電流：鉗形電流互感器測量
測試頻率	128Hz/111Hz/105Hz/94Hz(AFC)
短路測試電流	AC 20mA max
開路測試電壓	AC 40V max
測試電壓波形	正弦波
電極間距范圍	可設定1m～100m
換檔	全自動換檔
背光	可控藍屏背光，適合昏暗場所使用
顯示模式	4位超大LCD顯示，藍屏背光
測量指示	測量中LED閃爍，LCD倒計數,進度棒圖指示
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
儀表尺寸	高寬厚：215mm×190mm×95mm
標準測試線	4條：紅色20m，黑色20m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ10mm×150mm
測量時間	對地電壓：約2次/秒
	交流電流：約2次/秒
	接地電阻、土壤電阻率：約5秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
RS232接口	具有RS232接口，軟件監控，存儲數據可以上傳電腦，保存打印
通訊線	RS232通訊線1條，長1.5m
數據存儲	2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據保持	保持數據時“HOLD”符號指示
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
干擾測試	自動識別干擾信號，干擾電壓高于5V時“NOISE”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能	測量值超過報警設定值時，“嘟—嘟—嘟—”報警提示
電池電壓	當電池電壓降到約7.5V時，電池電壓低符號顯示，提醒更換電池
自動關機	開機15分鐘后自動關機
功耗	待機: 約20mA(背光關閉)
	開機開背光：約45mA(背光關閉25mA)
	測量：約100mA(背光關閉)
質量	總質量：8.0kg(含包裝)
	儀表：1653g(含電池)
	測試線：1560g
	輔助接地棒：935g(4根)
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)； IEC61010-031； IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)； JJG 366-2004。
隨機附件	儀表：1件；電流鉗：2件接地針：4件；測試線：4件；簡易測試線：2件；RS232通訊線：1根；光盤：1件；儀表箱：1件
