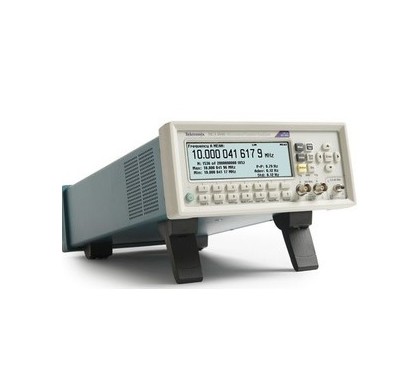

MCA3040 微波計數器/定時器

來自泰克的計時器/頻率計/分析儀，更精更快，超越同儕

泰克MCA3000系列微波計數器/分析儀提供了高達40 GHz的測量能力，在一臺多功能儀器中實現了多種不同功能。集成功率計和兩條新增的定時器/計數器通道比市場上其它微波計數器提供了更多的測試功能。由于其前所未有的分辨率，您可以捕獲非常小的頻率和時間變化。由于業內最完善的分析模式，包括測量統計、直方圖和趨勢圖，您可以獲得所需工具，迅速準確地分析信號。

型號：MCA3040，最大頻率40GHz，通道數量2-300MHz/1-40GHz，時間分辨率100ps，頻率分辨率12位/秒，儀器選項 HS, US¹

主要特點和優點

主要性能指標

• 27 GHz 和40 GHz 型號
• 一條微波分析儀通道
• 兩條額外的300 MHz 通道
• -35 dBm - +10 dBm 功率范圍
• 100 ps 單次時間分辨率
• 12 位/ 秒頻率分辨率
• 25 ms (自動)或零 (手動) 采集時間
• 3 mV 或更好的電壓分辨率
• 選配 1.5×10^–8
• /li>

測量吞吐量

• 到內存250 k 樣點/ 秒數據傳送速率 (可以存儲多達3.75 M 樣點)
• 通過USB/GPIB 總線(塊模式) 高達15 k 樣點/ 秒數據傳送速 率
• 每秒單獨觸發多達650 項測量

提供的功能和特點

• 自動測量: 頻率, 周期, 比率, 時間間隔, 時間間隔誤差, 脈寬, 上升時間/ 下降時間, 相角, 占空比, 最大電壓, 最小電壓, 峰 峰值電壓
• 集成功率表
• 多參數顯示
• 趨勢圖模式
• 測量統計模式
• 直方圖模式
• 艾倫偏差
• 零死區時間頻率/ 周期測量

連接

• 后面板提供了USB 設備端口和GPIB 端口，快速連接PC
• GPIB接口支持全面兼容SCPI的編程能力，并提供了仿真模 式，可以即插即用更換現有的ATE 系統
• 外部告警輸入
• 10 MHz 參考振蕩器輸出
• 標配National Instrument 的LabVIEW SignalExpress^TMTE 限定版軟件，連通工作臺
• 選配TimeView^TM調制域分析軟件

三年保修

多功能精密測量工具

MCA3000 系列微波計數器的分辨率、速度和采集時間都要優 于當前市場上每一款微波計數器。MCA系列標配集成功率表， 在一臺多功能儀器中提供了許多不同的功能。

MCA 系列擁有業內領先的頻率和時間分辨率，標配深內存及 到內存每秒250 k 樣點的快速數據傳送速率。此外，多參數顯 示功能可以與主要測量數據一起顯示輔助測量數據，一目了然 地提供您需要的結果。由于業內最完善的分析模式，包括測量 統計、直方圖和趨勢圖，您可以獲得所需工具，迅速準確地分 析信號。

除了作為杰出的微波計數器外，MCA3000 系列還可以提供了 另外兩個300 MHz 輸入，可以作為通用定時器/ 計數器使用。

為高要求設計提供業內領先的性能

25 ms (自動)或零 (手動)超短采集時間及快速高分辨率頻率或 功率測量對驗證當前復雜設計至關重要。對校準和計量應用， MCA 通過穩定的內部OCXO 時基、低系統時間間隔A-B 誤差 及高分辨率，提供了非常高的精度。

快速吞吐量，縮短測試時間

MCA 系列微波計數器提供了業內最優秀的吞吐量，與市場上 其它定時器/ 計數器相比，可以使測試時間縮短達90%。內存 中每秒可以存儲多達250,000 個測量結果，還可以通過GPIB 或USB 接口，以塊模式每秒傳送多達15,000 個測量結果。

功率測量

通過集成功率表，MCA 系列使用一條連接，在任何支持的頻 率上進行頻率和功率測量。用戶第一次能夠以與頻率相同的方 式，以數字形式和圖形方式查看、收集和分析信號功率變化。由 于0.01 dBm @100ms測量時間分辨率和-35 dBm - +10 dBm 的寬功率范圍，您可以靈活地實現廣泛的功率測量應用。

業內唯一圖形顯示系統，分析被測設備

通過MCA 系列獨特的顯示功能，您可以從一條測試連接測量 同一個信號的多個參數。為了揭示信號質量問題，如漂移、間 歇性瞬態信號和穩定性，您可以使用MCA系列圖形顯示模式， 作為實時趨勢圖或直方圖查看數據，也可以使用測量統計，追 蹤信號參數怎樣隨時間變化。在單鍵分析模式下，您可以在定 時器/ 計數器的顯示畫面中快速了解設備的行為。

多參數顯示

多參數顯示


通過多參數顯示，您可以讀取與主要頻率、時間、周期或相位 測量一起顯示的重要的輔助測量值(如 V_max, V_min, V_p-p, 等等)。 您可以一目了然地查看所需信息，迅速評估設備的性能。

通過多達3 條輸入通道，您可以測量不同信號之間的關系。例 如，您可以測量設備輸入信號與輸出信號之間的相位關系。同 時，您可以使用多參數顯示功能，一目了然地讀取其它關鍵參 數，如信號的測試頻率和電壓比(dB)。

測量趨勢圖

趨勢圖分析


根據測量情況，您的信號參數在不同時點之間可能會發生變 化。通過趨勢圖分析模式，您可以以圖形方式繪制被測值隨時 間變化的趨勢圖。

測量統計

測量統計


通過集成統計處理功能，您可以計算測量的平均植、標準偏差 和艾倫偏差，追蹤測得的最小值和最大值，這一切只需按一個 按鈕就可以完成。

測量直方圖

直方圖


如果想以圖形方式查看一套測量的平均值和標準偏差，您可以 使用直方圖功能，查看測量結果的分布情況。

選配調制域分析

泰克 TimeView^TM軟件


通過選配泰克TimeView^TM軟件(TVA3000)，MCA 系列產品變 成了高性能調制域分析儀。由于測量速度高(每秒高達250k 測 量)、存儲深度大(高達3.75M 點)，它可以實時捕獲快速頻率變 化，然后使用TimeView 進行分析。這種完善的軟件工具允許 遠程控制儀器，使用選定圖表分析和顯示測量結果。例如，它 可以作為原始數據、統計直方圖、波形圖(就象使用示波器一 樣)、或FFT頻譜圖顯示結果。TimeView還允許分析調制參數， 如調制深度或調頻指數。

專業設計，讓您的工作更輕松

MCA系列微波計數器采用專門設計，使用簡便，提供了您預期 泰克提供的熟悉操作。

直觀操作

面向菜單的設置減少了出錯風險。通過專用的及菜單驅動的前 面板按鈕，您可以快速進入常用功能和參數，縮短設置時間。 例如，您只需按analyze 鍵，就能在統計模式、趨勢圖模式和 直方圖模式之間切換。

自動設置功能

與泰克示波器類似，前面板上的Autoset 按鈕將自動設置最優 觸發電平和粘滯值，適應使用的實際信號。

輕松連接PC

您可以使用后面板上的GPIB或USB設備端口，連接PC。GPIB 接口以SCPI/GPIB 模式操作，即插即用代替現有的ATE 系統， 或簡便地集成到大型測試系統中。在需要時，還可以對現有的 計數器/ 定時器使用仿真模式。

連通工作臺，實現智能調試

通過專用泰克版National Instruments LabVIEW SignalExpress^TM軟件，您可以從MCA 系列微波計數器中簡便地捕獲、保存和 分析測量結果。每臺MCA3027 和MCA3040 都標配免費的限 定版SignalExpress 軟件，提供了基本儀器控制、數據記錄和 分析功能。選配的專業版軟件提供了200種內置功能，提供了 更多的信號處理、高級分析、掃描、極限測試和用戶自定義步 長功能。

SignalExpress支持多種泰克工作臺儀器*1，使您能夠連接整個 測試平臺。然后，您可以從一個直觀的軟件界面中訪問每臺儀 器提供的多功能工具。您可以自動進行要求多臺儀器的復雜測 量，在更長的時間周期內登錄數據，對多臺儀器的數據實現時 間相關，簡便地捕獲和分析結果，所有這一切都從PC上完成。 只有泰克提供了由智能儀器組成的連通測試平臺，簡化和加快 復雜設計的調試工作。

您可以信賴的性能
