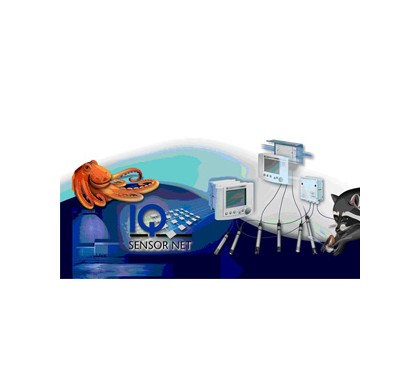

IQ Sensor Net在線多參數監測系統
單點多參數測試或多達20支傳感器網絡——現代污水廠明智的選擇

IQ分為兩大系統：
單點多參數測試系統：182系統（1到4支傳感器）

◆可接1到4支傳感器，適用于測試點/測試參數較少的場合，如一個池子測試4個不同的參數。
◆多種輸出信息供選，如RS485，MODBUS，PROFIBUS或0/4-20mA模擬電流輸出






多點分布式傳感器測試網絡：2020XT系統（可接多達20支傳感器）
◆可接多達20支傳感器，適用于測試點數較多的場合，分布式網絡系統、技術先進、性能卓越，顯示終端可移動且支持熱拔插
◆多種輸出信號模塊供選，如RS485，MODBUS，PROFIBUS或0/4-20mA模擬電流輸出

System 2020XT
◆USB接口，便于快速方便傳送數據
◆獨特的電子密匙，杜絕非法操作
◆IQ-Lablink校正系統，使校正更容易

系統特色
1．20支傳感器任意組合
2．系統升級擴展非常容易，即插即用
3．集中供電，輸入電壓100-240VAC或24VDC
4．輸出繼電器和模擬電流沒限制組數
5．數字信號輸出，如MODBUSRTU，PROFIBUSDPV1
6．可接MODEM（模擬型或GSM型）
7．無線連接功能

主要功能介紹

★當地識別功能
  當顯示終端掛到現場某個特定的測試位置時，可設置顯示所有的傳感器或只顯示這個特定點的傳感器，每個測試點都可以設置成專有不重復的名稱。

★LED指示燈
  在每個模塊部件的側面都有兩個LED燈（紅/黃兩色），可指示部件的工作狀態（電壓/數據傳送/故障）

★顯示終端/控制器MIQ/TC 2020XT
  MIQ/TC 2020XT是2020系統中的中央控制器，同時兼具有顯示終端的功能。當系統中存在有2塊MIQ/TC 2020XT時，系統可工作在雙控制器模式下，當其中一個控制器有故障時，另一個可自動喚醒并行使有故障的那一塊的功能。
① 在一套2020系統中，最多可接3個MIQ/TC 2020XT
② USB接口，便于快速傳送數據或并到外部工控系統
③ 故障保全的有力工具
④ LED指示工作狀態
⑤ 性能優良的大顯示屏




★安裝顯示終端
要把MIQ/TC 2020XT顯示終端安裝到現有的IQ模塊上非常容易，只需壓下右邊的扣子，豎直貼緊顯示終端，再放開扣子就行了。掛上顯示終端后，自動完成供電和機械定位。



★疊加模塊
允許最多3個模塊疊加在一起形成堆棧。疊加后自動完成機械定位和電氣連接。只需旋下模塊側面的兩個螺絲就可打開模塊，而不用擔心整個堆棧受到破壞。




★分布式安裝
所有模塊可任意安裝在所需的地點，不管是單個模塊還是3個模塊疊加在一起的堆棧。不同測試點的模塊之間通過接到專用的IQ接口上的2芯屏蔽線連在一起；IQ數字式傳感器也是接到專用的IQ接口上。



★顯示測試值
根據傳感器數目，用戶可自由設定在同一顯示屏上顯示1支、4支或多支傳感器的測試值。也可以只顯示當前測試點或所有測試點的測試值。顯示終端具存儲器功能，用戶可切換顯示日報表、周報表和月報表。
