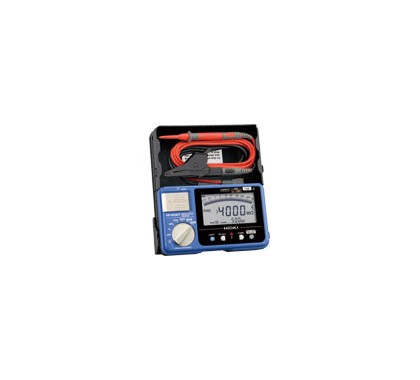

IR4057-20 電子式絕緣電阻表

?

?

公司基本資料信息

詳細說明

．功能特點

＊加強了比較器功能，用于瞬時判斷PASS/FAIL。

比較器比較測量值和預設參考值，以判斷PASS/FAIL。因為具備這個功能，IR4057-20能在測試線接觸

被測物時，提供瞬間PASS/FAIL判斷。

此外，比較器功能可以讓用戶通過亮燈和提示音判斷PASS/FAIL。“PASS”時將提示嘟嘟響和綠色LED

燈亮，而“FAIL”則顯示較長的連續音和測量屏的紅色背光燈。使用選件遠程控制測試線L9788-11時，

也可通過測試線上的紅色LED燈輕松確定“FAIL”。

技術員會經常需要在同一大樓中的100處位置進行測量，因此該儀器能夠進行連續的PASS/FAIL判斷

將大幅提高工作效率。

＊測量值方便易讀

大部分被測物包括內置在設備中的較長電線，因此，由于來自附近電線的干擾影響和其他干擾源，絕緣

電阻表的讀數經常出現不穩定的情況。因為IR4057-20使用多種測量可固定顯示的讀數，所以即便在不

穩定的環境中也能輕松讀取測量值。

＊提高高電壓輸出的安全性

IR4057-20在測量高電壓設備時，具備高電壓500V和1000V輸出功能。一般來說，在將高電壓轉換成

低電壓時若有疏忽很容易損壞設備。因此為了防止發生此類情況，這次的新品具備防止誤操作高電壓輸

出的功能。

輸出500V或1000V需要2個步驟；將功能鍵放置在某個位置上，然后按下閃爍的鍵來取消高電壓輸出

鎖定功能。這樣，電阻表能通過誤操作功能鍵防止不小心的高壓輸出。

＊ AC/DC電壓測量滿足日益增多的太陽能和電動汽車領域的需求

隨著太陽能和電動汽車領域的需求的日益增加，越來越需要具備DC電壓測量的儀表。為此，HIOKI

開發了IR4057-20兼顧AC和DC電壓測量功能。

＊適用于測量和檢查電動汽車、混合電動車和樓宇電氣設備

除了能夠測量DC 200mA的低電阻， IR4057-20可進行符合JIS C 60364標準中規定的樓宇電氣設備的

安全導體和電動/混合汽車中的非直接安全接觸測量的電阻測量。

＊ IR4057-20能以柱狀圖的形式顯示測量結果，從而更容易進行判斷。

比較器功能的判斷速度更快約0.3s。

二．用途

＊電氣設備的維護、保養

＊樓宇和工廠設備的維護、保養

＊通訊設備和儀器的維護、保養

＊太陽能系統和電動汽車的電壓測量

三．主要參數

電阻測量

基本參數

顯示	B液晶，背光，圖表顯示
響應時間	測量值 IR4051：1.0秒/IR4052：0.6秒
功能	活線警告，自動放電，接地導通確認，交流/直流自動識別功能，通過電腦識別功能，保險絲斷線檢查，剩余電量顯示功能
IR4057附加功能	1分值的顯示，絕緣測量的顯示切換(位數/圖表有無)
電源	5號干電池*4
連續使用時間	約20小時(比較器&背光OFF，500V量程測量端口開放時)
過量程保護	約10分鐘(以最終操作為準)
使用溫濕度范圍	0°C to 40°C, 90% 以下(不凝結)
保存溫濕度范圍	-10°C to 50°C, 90% 以下(不凝結)
對地最大額定電壓	AC/DC 600V(測量范疇Ⅲ)預計過電壓6000V
耐壓	AC 7060V 50/60Hz 測量端口與外殼之間 1分鐘
IP保護等級	IP40
使用標準	EN61326(EMC)，EN61557-1/-2/-4*/-10
跌落保護	水泥地面1m以內
體積	152W92H40D(mm)
重量	440g(含電池，不含測試線)
附件	使用說明書，5號堿性電池× 4，測試線L9787，吊帶
選件	帶遠程開關的測試線(紅)L9788-10，帶遠程開關測試線套裝L9788-11，前端探頭 L9788-90，斷路器用探針L9787-91，斷路器用探針L9788-92，磁性轉換器9804-02
