產品說明

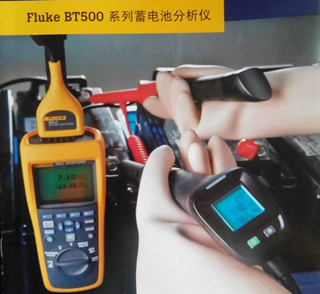

Fluke BT508蓄電池內阻分析儀

降低測試復雜性、簡化工作流程和直觀的用戶界面讓電池測試變得前所未有的簡單。

Fluke 500系列蓄電池分析儀是理想的測試工具，能用于后備電池（組）的維護和檢測。直觀用戶界面，結構緊湊和構造堅固的設計能確保實現最佳性能、可靠的測試結果和安全性。Fluke 500 系列蓄電池分析儀涵蓋了蓄電池維護中所需進行的多種測試功能，無論是使用自動序列測試模式，還是使用集成紅外線溫度測量系統的測試探頭進行浮充電壓和電阻測試，都囊括其中。Fluke 500 系列蓄電池分析儀的獨特設計能夠滿足各類后備電池的測試要求。

主要測量： 電池電阻、交流和直流電壓、交流和直流電流、紋波電壓、頻率和電池溫度（負極柱溫度）
序列測量模式： 針對電池組可進行自動測量及數據存儲（同步測量電壓、電阻和溫度 [溫度測量僅限BT521]）
全面記錄： 所有的測量值均可在測試過程中自動捕捉，并可下載以供分析，亦可在儀器上直接查看。
優化的用戶界面： 引導式快捷設置可確保您每次都能捕捉正確的數據。結合利用可視化反饋和音頻反饋（僅限BT520和BT521）提示可降低漏測或誤測的風險。
無線通信：適用于在測量時下載數據和遠程顯示。通過 iOS 應用瀏覽和通過電子郵件發送測量數據（僅限BT521）

功能	量程	分辨率	精度	BT510	BT520	BT521
電池電阻¹	3 mΩ	0.001 mΩ	1% + 8	●	●	●
	30 mΩ	0.01 mΩ	0.8% + 6	●	●	●
	300 mΩ	0.1 mΩ	0.8% + 6	●	●	●
	3000 mΩ	1 mΩ	0.8% + 6	●	●	●
Vdc	6 V	0.001 v	0.09% + 5	●	●	●
	60 V	0.01 v	0.09% + 5	●	●	●
	600 V	0.1 v	0.09% + 5	●	●	●
	1000 v	1V	0.09% + 5			●
Vac（45 Hz 到 500 Hz，800 Hz 濾波器）	600 v	0.1 v	2% + 10	●	●	●
頻率（顯示 Vac 和 Aac）²	500 Hz	0.1 Hz	0.5% + 8	●	●	●
交流電壓紋波（最大 20KHz）	600 mV	0.1 mV	3% + 20	●	●	●
交流電壓紋波（最大 20KHz）	6000 mV	1 mV	3% + 10	●	●	●
Adc/Aac（使用 Fluke i410 附件）	400 A	1:00 AM	3.5% + 2			●
溫度	0°C 至 60°C	1°C	2°C (4 °F)			●
萬用表模式	每個測試檔位可以存儲 999 組帶有時間戳的數據
序列測量模式	可存儲 100 個檔案每個檔案可同時存儲 450 節電池數據、8 輪放電電壓、20 個直流電壓測試點數據、20 個交流電壓測試點數據、20 個紋波電壓測試點數據和 20 個電流測試點數據。
¹ 測量基于交流注入法。注入源信號小于 100 mA、1 kHz。 ² 觸發電平 VAC：10 mV；Aac：10 A

測量模式	BT510	BT520	BT521
電阻 (mΩ)	●	●	●
電池電壓	●	●	●
直流電壓	●	●	●
直流電壓和頻率 (Hz)	●	●	●
紋波電壓	●	●	●
電池負極柱溫度			●
直流和交流電流（和頻率）			●
萬用表模式	●	●	●
序列測量模式	●	●	●
放電電壓管理	●	●	●
自動測量保存	●	●	●
無線通信			●
內存視圖	●	●	●

通用技術指標
尺寸（高 x 寬 x 深）	22 cm x 10.3 cm x 5.8 cm (9 in x 4 in x 2 in)
重量	850 g (1.9 lb)
屏幕尺寸	7.7 cm x 5.6 cm (3 in x 2.2 in)
接口	USB mini
保修期	3 年

環境規格
工作溫度	0°C 至 40°C
存放溫度	-20°C 至 50°C
鋰電池充電溫度	0°C 至 40°C
工作濕度	無冷凝 (<10°C)
	相對濕度 <= 80%（10°C 至 30°C）
	相對濕度 <= 75%（30°C 至 40°C）
海拔高度（操作）	海拔 2000 米內
海拔高度（存儲）	海拔 12,000 米內
IP 等級	IP40
無線射頻	FCC ClassA
振動	MIL-PRF-28800F： 2 級
沖擊	1 米跌落
溫度系數	大于 28°C，低于 18°C，每度加上 0.1× 規定精確度
安全標準	CATIII 600V, 1000Vdc MAX
電磁兼容性 (EMC)	IEC 61326
ROHS	中國，歐洲
防護等級 2	污染等級 II
電池標準	UN38.3
	UL2054
	IEC62133
	2G per IEC68-2-26, 25G, and 29
