一．簡介：

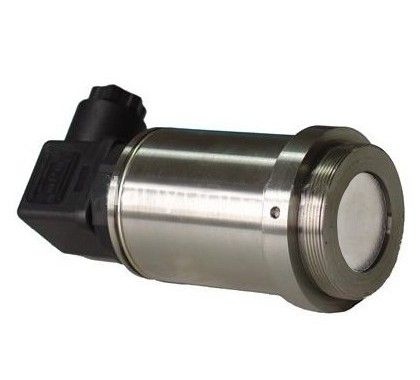

型號HS101-G1D1WN泥土擠出機專用壓力變送器采用先進的隔離式膜片結構的傳感器和高品質的集成電路組裝而成，再配合緊湊的外殼，外殼經過密封與外部完全隔離，能滿足防潮、防水、防爆、防塵等惡劣工況要求。組成具有高品低價位，體積小巧等特點的壓力測量儀表。

二．工作原理

陶瓷電容傳感器

介質壓力直接作用于陶瓷膜片，使測量膜片產生偏移，膜片位移產生的電容量，由與其直接連接的電子部件檢測，放大和轉換為標準信號輸出。

三．技術參數：

量    程：0-60Mpa

供電電壓：24VDC

輸出信號：4～20mA

負載電阻：R≤（U-13）/20-r(Ω)U電源r;線阻功耗；2mW

連接電纜：屏蔽電纜

綜合精度：0.25%F.S

長期穩定性：0.2%

零點溫源：≤0.15%/10℃

響應時間：＜0.1S

電源影響：0.005%/V

介質溫度：-20～80℃

環境溫度：-20～50℃

相應濕度：≤95%

外殼：不銹鋼，防護等級IP65

電器接口材質：赫斯曼，ABS

過程接口材質：不銹鋼

四．安裝

a)使用HS101系列壓力變送器對壓力進行測量,很大程度上取決于變送器的正確安裝,在露天使用環境比較惡劣,然而變送器應盡量安裝在溫度梯度和溫度波動比較小的地方,同時要避免振動和沖擊.典型安裝有管裝和板裝兩種,

b) HS101系列壓力變送器,可直接安裝在測量點上,連接螺紋:1/2NPT或者M25×1.5,為確保變送器接頭的密封,應先在接頭外卷上密封膠帶,然后擰緊變送器.

c) 變送器相對流程管道的正確安裝取決于被測介質，考慮到下面幾種情況可決定最好的安裝形式。

·強腐蝕性的或過熱的介質不應與變送器直接接觸

·防止渣子在引壓管內沉淀，堵塞管路

·應盡可能縮短引壓管，減少誤差

·引壓管應裝在溫度梯度和溫度波動小的地方

在測量蒸汽或其它高溫介質時，必須加裝冷凝圈 ，用于蒸汽測量時冷凝圈內充滿冷水，以防變送器與蒸汽直接接觸，必要時可加裝冷凝罐。
