三維空間接線例行程序測空間任意兩點間跨距功能的說明(如上圖3、4所示)

三維空間接線程序計算描述三維空間(連接矢量)中兩點之間的距離和角度關系. 通過兩點測量,即可獲得并顯示三維空間中兩不可見點(或目標)間的直線距(SD)、水平距(HD),垂直距(VD),傾斜角(INC)或坡度值.方位角(AZ).

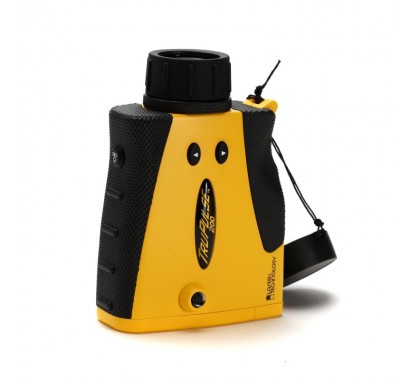

該簡單測量程序提示你對目標進行兩次測量: "Shot 1” 和 “Shot 2”. 圖柏斯TruPulse 利用結果計算兩點間的五個參數值: HD, VD, SD, INC,AZ.

•HD: 水平距: 不可見線的水平部分.

•VD: 垂直距: 點#1 和點 #2之間的高度變化.

•SD: 斜距: 不可見線的長度.

•INC: 傾斜角: 點#1 和點 #2之間的傾斜角度

•AZ: 方位角: 點#1 和點 #2之間的水平角度

規格說明

尺寸： 12厘米 x 5厘米x 9厘米

重量： 285克

數據通信： 串行通過有線RS232（標準）或無線藍牙Bluetooth®2.0版二類(Class2)

電源：額定3.0伏直流電；

電池類型： （1）CRV3或（2）AA

電池使用時間： AA： 約43,000次測量（藍牙功能啟用時，37,000次測量）

視力安全： FDA一級(Class1)（CFR 21）

環境: 防撞、防水和防塵 (NEMA 3, IP 54)

溫度： -4° F到+140° F     (-20° C到+60° C)

光學： 7倍放大率（視野: 100米@915米處）

顯示器： 觀測器內液晶LCD顯示器

單位： 英尺、碼、米和度

腳架： 標準相機腳架安裝孔  1⁄4" ~20母螺紋

測量范圍：

距離： 0～1,000米（一般目標）, 0～２,000米（反射性目標）

傾角： ±90 度

方位角: 0至359.9度

精確度：

   距離： ±30厘米（一般目標）   ±30厘米～1米　（微小和灰暗目標）

傾角： ±0.25 度

方位角: ±1 度

測量模式: 水平距離、垂直距離、斜距和傾斜角(或百分比斜率)

靈活的三點高差測量程序（可自動排列高低角）

空間任意兩點間測跨距程序

目標模式： 標準、最近距、最遠距、連續和過濾（要求使用反射器和樹葉過濾器）模式。

該產品現已在環保、電力、林業、電信、水利、礦業、地質、石油、測繪、科研院所、高校、安監局等行業及領域獲得良好的口碑及很好的使用效果。
