ZZW系列水質多參數現場測試儀 采用國際最新型的色度傳感技術和經典的
真空工藝技術，實現了朗伯—比爾定律與電子化、數字化、網絡化技術的融合，是對水質快速測試儀器的創新性突破。
（一） 基本原理與功能

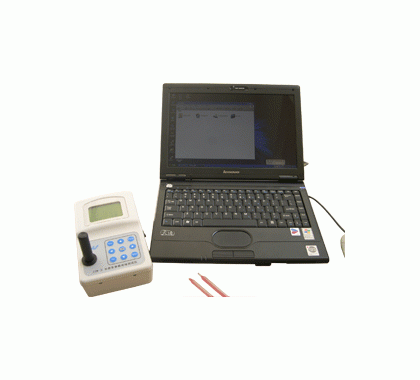

ZZW系列水質多參數現場測試儀是基于比色分析和量值傳遞的基本原理，將ZZW-KBC系列測試管自吸式定量采樣、顯色快速的技術特點與現代光電傳感器及數模轉換技術系統集成而研制的微電腦型水質現場測試儀，可對水樣中無機、有機等40多種化學成分進行定性定量的快速分析。該儀器主要由測試管和測試儀組成，也可通過筆記本電腦拓展儀器的功能。
△ 測試管完成自動定量采樣和自動顯色反應；
△ 測試儀收集顯色信息并經過模數轉換后，直接顯示并保存待測物濃度的測試結果；
△ 控制主機（筆記本電腦）通過管理軟件實現現場真實數據的網絡傳輸。
（二）產品特色
該儀器秉承華運安特公司“創造簡單”的理念，具有儀器簡單、操作簡單、升級簡單、聯網簡單等特點。
①快速：不需復雜的準備工作、標定工作和后處理工作，開機即可測試；根據測試管品種不同暨顯色反應的時間不同，1-10分鐘即可出結果。
②簡便：一折一點即完成測試。幾分鐘學會操作，易于普及推廣，極大減輕勞動強度，有效提高監測頻次。
③準確：自動定量采樣，一般不存在人為操作誤差，精密度優于標準方法；按照國家標準內置工作曲線，一般可達到室間允許誤差的15%以內。
④免維護：模塊式設計組合，無須維護保養，適用于各種水質現場檢測，支撐及時、有效的水環境監督管理。
⑤攜帶方便：不用外接電源，內置5號堿性干電池可連續工作數十小時；體積小巧，重量輕，防水防震包裝，可以在任意場合任意環境條件下工作。
⑥多參數選擇：現有47個待測參數47種規格的測試管可供選擇。并可根據用戶需求組合配置。
⑦使用成本低：省人工費、維護費、工時費、耗材費等。
⑧無污染：無須使用標準樣品，產品試劑量小，不與人體直接接觸，測試管用后可回收，不會造成二次污染。
（三）測試管設計原理及技術優勢
測試管基于比色分析的朗格—比爾定律、融合真空工藝設計而成。
其設計思路是將實驗室復雜繁瑣的多步驟分析化驗程序以測試管載體形式高度集成，為水質的原位、現場、實時、動態的分析提供簡單、快捷的檢測方法和手段。其技術優勢在于：
1、測試管自動定量采樣技術，使得專業性極強的測試技術成為大眾化的測試產品，避免了人為操作的誤差，并可快速反映水質現場的真實情況。
2、測試管生產過程中嚴格的質控技術，有效保障了每一批次產品性能高度的一致性和測試的精密度，屏棄了傳統測試方法制作工作曲線的復雜程序，最大限度地簡化了測試過程。
3、每支測試管獨立真空分裝，在實現自動定量采樣的同時，可延長產品保質期，避免由于試劑拆封后使用不完造成的浪費，有效降低測試成本。
4、無須使用標準樣品，產品試劑量小，不與人體直接接觸，測試管用后可回收，不會造成二次污染。
5、現有47種不同參數和規格的測試管可供選擇，基本涵蓋了水體常見的優先污染物。配合適當?shù)那疤幚砑夹g(shù)，產品還可應用于食品、土壤等更為廣泛的領域。
（四） 測試儀設計原理及技術優勢
本儀器采用的是光電比色法的基本原理。但與傳統光電比色法根本不同的是： 我們采用了目前世界上先進的高精度的RGB色度傳感器。這種傳感器芯片將可見光全波長顏色系統的色度空間的各項參數進行量化，通過微電腦控制器的積分整合和數模轉換，從儀器內存儲的標準溶液工作曲線中直接得到相應待測物的濃度值。其技術優勢在于：
1、白光光源的照射和可見光全波長光譜的采集，真實地反應了測試管顯色反應的全部信息，避免了傳統單色光入射方式的不穩定性。在增加色度識別的精確度的同時，保證了儀器在任何場合下高度的穩定性。
2、傳感器芯片中數十個相同顏色的傳感器是并聯連接的，均勻分布在芯片陣列中，可以消除色光的位置誤差。尤其對于待測溶液中有微小的漂浮物時數據的測量精度不受干擾，適應于復雜水樣的現場快速測定。
3、微電腦控制器的無參比校零處理技術，克服了由于溫度、濕度、機械震動造成的漂移，提高了測量數據的穩定性和準確性。
4、工作曲線分析軟件實現了待測參數濃度的智能化辨析，無須標定標樣，不用對檢測結果進行人工計算。
5、儀器開機即可工作，菜單式選擇，按鍵操作，人機對話，整個測試操作過程簡單、明了。
6、儀器具有顯示、存貯、查看、上傳等多種功能；通過筆記本電腦和專用軟件實現水質現場檢測數據的網絡傳輸和管理。
(五) 使用方法及用途
測試管為內裝特定測試液的真空玻璃管，屬一次性消耗品。使用時只須把測試管的毛細管在水樣中折斷，水樣即自動定量吸入管內，數分鐘內完成顯色反應（不同品種的測試管反應時間不同），將完成顯色反應的測試管插入測試儀，利用儀器自動讀數并記錄測試結果。產品可廣泛應用于水環境的日常監測、污染事故的現場應急檢測、衛生防疫、工農業用水及排水等水質的現場快速檢測。
ZZW-KBC系列水質分析快速測試管簡稱測試管或速測管。測試管顯色后既可利用水質多參數現場測試儀進行數字化電子讀數，也可利用標準色標進行傳統的目視比色人工讀數。

ZZW-Ⅱ水質多參數現場測試儀〔內存30組待測參數，詳見附表3（一）〕、
2、ZZW-Ⅱ/P油田專用水質現場測試儀〔內存18組待測參數，詳見附表3（二）〕；
3、ZZW系列便攜式毒物測試儀、便攜式重金屬測試儀、便攜式DO測試儀、便攜式COD測試儀、便攜式余氯測試儀、便攜式pH測試儀等〔詳見附表3（三）——（八）〕；
另根據用戶特殊需求，可定制不同測試參數的測試儀。

附表1 水質多參數現場測試儀 儀器技術指標（普及型—標準配置）
項 目 指標
測試范圍 350-750nm可見光波長
測試精度 不同參數有不同的精度要求，各參數測試精度符合國家相關標準的指標要求
顯示界面 128×64點陣結構,可顯示4行每行8個漢字或英文
操作面板 3×3共9個按鍵，上﹑下﹑左﹑右和確認鍵各一個．翻頁鍵兩個（上翻﹑下翻）以及退出鍵和功能鍵各一個
電源供應 內置5號堿性干電池5節，可連續使用數十小時，并可隨時更換
數據管理 具有顯示、存貯、查看等功能。
工作環境 0-40°C，最大相對濕度90%RH無冷凝
尺 寸 單片機尺寸:長x寬x高=195x12065(mm)
配置單：1臺ZZW-II型測試儀，20盒測試管，1臺加熱反應器

附表2 水質多參數現場測試儀
儀器技術指標（標準型—配置筆記本電腦及管理軟件）
項 目 指標
測試范圍 350-750nm可見光波長
測試精度 不同參數有不同的精度要求，各參數測試精度符合國家相關標準的指標要求
顯示界面 128×64點陣結構,可顯示4行每行8個漢字或英文
操作面板 3×3共9個按鍵，上﹑下﹑左﹑右和確認鍵各一個．翻頁鍵兩個（上翻﹑下翻）以及退出鍵和功能鍵各一個
電源供應 內置5號堿性干電池5節，可連續使用數十小時，并可隨時更換
數據接口 可直接對優盤進行數據寫入
數據管理 優盤數據輸入數據管理主機后,可對所有記錄進行存儲、顯示，具有打印、轉出、備份、網絡傳送等功能。
工作環境 0-40°C，最大相對濕度90%RH無冷凝
尺 寸 單片機尺寸:長x寬x高=195x12065(mm), 數據管理主機尺寸由配置的機型確定
基本配置 1臺ZZW-II型測試儀，20盒測試管，1臺加熱反應器，1套管理軟件

附表3 測試參數及主要技術指標

（一）ZZW-Ⅱ水質多參數現場測試儀（環保專用）

序號 可測參數名稱 規格及型號 測定范圍（mg/L）檢出限（mg/L）檢測管 保質期（年）
１ 溶解氧（高） KBC—DO—1.0 0.5—12 05 3
２ 溶解氧 (中) KBC—DO—0.1 0.1—1.0 0.05 3
3 硫化物（低） KBC—S2—0.1 0.1—1.0 0.01 1
4 硫化物（高） KBC—S2—1.0 1.0—20 0.5 1
４ 硫化物（低） KBC—S2—0.1 0.1—1.0 0.1 0.1
5 氨氮 KBC—NH3-N 0.3—25 0.2 1(4℃)
6 硝酸鹽氮 KBC—NO3—N 2.0—45 2.0 1 (4℃)
7 高亞硝酸鹽氮 KBC—NO2—N-1.0 0.5—4.0 0.2 1
8 低亞硝酸鹽氮 KBC—NO2—N-0.1 0.1—1.0 0.03 1
9 磷酸鹽 KBC—PO43—P 0.1—5.0 0.5 1
10 氰化物 KBC—CN- 0.01—0.2 0.005 2
11 氟化物 KBC—F- 1.0—10 0.5 1
12 二價銅 KBC—Cu2+ 0.2—30 0.1 1
13 鎘 KBC—Cd2+ 0.05—0.5 0.05 1 (4℃)
14 鎳 KBC—Ni2+ 0.1—4.0 0.1 1
15 六價鉻 KBC—Cr6+ 0.05—6.0 0.05 1 (4℃)
16 鉛 KBC—Pb2+ 0.1—3.0 0.1 1(4℃)
17 化學需氧量（低） KBC—CODcr—低 50—500 20 1 (4℃)
18 化學需氧量（中）KBC—CODcr—中 100—1000 50 1 (4℃)
19 化學需氧量（高） KBC—CODcr—高 300—3000 200 1 (4℃)
20 揮發酚 KBC—C6H5OH 0.5—10 0.2 1(4℃)
21 砷化物 KBC—As3+ 1.0—10 0.2 1
22 二價汞 KBC—Hg2+ 1.0—10 0.5 1
23 二價錳 KBC—Mn2+ 1.0—20 1.0 1
24 PH值 KBC—PH—Ⅱ 4.0—9.0 1
25 硫酸（低） KBC—H2SO4 0.01—0.24 （mol/L） 0.01（mol/L） 1
26 鋁 KBC—Al3+ 0.5—8.0 0.5 1
27 苯胺 KBC—C6H7N 0.2-2.0 0.2 1(4℃)
28 二氧化氯 KBC—ClO2 1.0—10 0.5 1
29 高余氯 KBC—ClO—-1.0 0.2—14 0.2 1
30 有效氯 KBC—Cl2 400—4000 750 1

ZZW-Ⅱ/P水質多參數現場測試儀（油田專用）

序號 可測參數名稱 規格及型號 測定范圍（mg/L） 檢出限（mg/L）檢測精度（≤mg/L）測試管保質期（年）
１ 溶解氧（高） KBC—DO—1.0 0.5—12 0.1 0.5 3
２ 溶解氧 (中) KBC—DO—0.1 0.1—1.0 0.05 0.1 3
３ 溶解氧（低） KBC—DO—0.01 0.01—0.10 0.01 0.01 3
４ 硫化物（低） KBC—S2—0.1 0.1—1.0 0.1 0.1 1
５ 硫化物（高） KBC—S2—1.0 1.0—20 0.2 0.4 1
６ 氨氮 KBC—NH3-N 0.3—25 0.3 0.5 1(4℃)
7 化學需氧量（中） KBC—CODcr—中 100—1000 50 50 1(4℃)
8 化學需氧量（高） KBC—CODcr—高 300—3000 250 100 1(4℃)
９ 磷酸鹽 KBC—PO43—P 0.1—5.0 0.1 0.1 1
10 鈣 KBC—Ca2+ 10—70 5.0 5.0 1(4℃)
11 鎂 KBC—Mg2+ 1.0—10 0.5 0.5 1 (4℃)
12 二氧化碳 KBC—CO2 5.0—50 1.0 2.0 1
13 PH值 KBC—PH—Ⅱ 4.0—9.0 0.2 1
14 總鐵 KBC—Fe 1.5—30 1.2 0.5 　　3
15 亞鐵 KBC—Fe2+ 0.2—28 0.14 0.5 　　3
16 碳酸鹽 KBC—1/2CO32- 50—1200 50 100 1
17 重碳酸鹽 KBC—HCO3- 10—100 10 10 1
18 高余氯 KBC—ClO—-1.0 1.0—10 0.5 0.2 1



（三 ）ZZW便攜式DO測試儀
序號 可測參數名稱 規格及型號 測定范圍 （mg/L）檢出限（mg/L）檢測精度（≤mg/L）測試管保質期（年）
１ 溶解氧（高） KBC—DO—1.0 0.5—12 0.1 0.5 3
２ 溶解氧 (中) KBC—DO—0.1 0.1—1.0 0.05 0.1 3
３ 溶解氧（低）KBC—DO—0.01 0.01—0.10 0.01 0.01 3

（四）便攜式COD測試儀
序號 可測參數名稱 規格及型號 測定范圍 （mg/L）檢出限（mg/L） 檢測精度（≤mg/L）測試管保質期（年）
1 化學需氧量（低） KBC—CODcr—低 50—500 25 50 1(4℃)
2 化學需氧量（中） KBC—CODcr—中 100—1000 50 50 1(4℃)
3 化學需氧量（高） KBC—CODcr—高 300—3000 250 100 1(4℃)


（五）便攜式重金屬測試儀
序號 可測參數名稱 規格及型號 測定范圍 （mg/L）檢出限（mg/L）檢測精度（≤mg/L）測試管保質期（年）
1 鎘 KBC—Cd2+ 0.05—0.5 0.02 0.2 1 (4℃)
2 鎳 KBC—Ni2+ 0.1—4.0 0.1 0.2 1
3 鉛 KBC—Pb2+ 0.5—3.0 0.25 0.5 1(4℃)
4 六價鉻 KBC—Cr6+ 0.05—3.0 0.05 0.1 1 (4℃)
5 二價汞 KBC—Hg2+ 0.5—8.0 0.5 0.5 1
6 二價錳 KBC—Mn2+ 1.0—20 1.0 1.0 1
7 二價銅 KBC—Cu2+ 0.5—30 0.1 1.0 1 (4℃)
8 總鐵 KBC—Fe 1.5—30 1.2 2.0 3
9 亞鐵 KBC—Fe2+ 0.2—28 0.14 2.0 3
10 鈷 KBC—Co2+ 0.1—3.0 0.1 0.25 1

（六）便攜式毒物測試儀
序號 可測參數名稱 規格及型號 測定范圍 （mg/L） 檢出限（mg/L）檢測精度（≤mg/L）測試管保質期（年）
1 氰化物 KBC—CN- 0.01—0.2 0.005 0.02 1
2 氟化物 KBC—F- 1.0—10 0.5 0.5 1
3 砷化物 KBC—As3+ 0.2—8.0 0.2 0.5 1
4 苯胺 KBC—C6H7N 0.2-2.0 0.1 0.2 1(4℃)
5 揮發酚 KBC—C6H5OH 0.2—9.0 0.1 0.5 1(4℃)
6 高亞硝酸鹽氮 KBC—NO2—N-1.0 1.0—4.5 0.5 0.5 1
7 低亞硝酸鹽氮 KBC—NO2—N-0.1 0.1—1.0 0.1 0.1 1
8 水合肼 KBC—N2H2H2O 0.2—50 0.1 2.0 1

（七）便攜式余氯測試儀
序號 可測參數名稱 規格及型號 測定范圍 （mg/L） 檢出限（mg/L） 檢測精度（≤mg/L） 測試管保質期（年）
1 高余氯 KBC—ClO—-1.0 1.0—10 0.5 0.2 1
2 低余氯 KBC—ClO—-0.03 0.03—1.0 0.03 0.1 1
3 二氧化氯 KBC—ClO2 1.0—10 1.0 0.2 1
4 有效氯 KBC—Cl2- 750—3000 750 100 1

（八）便攜式pH測試儀
序號 可測參數名稱 規格及型號 測定范圍 （mg/L） 檢測精度（≤mg/L） 測試管保質期（年）
1 PH值 KBC—PH—I 0.1-2.0 0.2 1
2 PH值 KBC—PH—Ⅱ 4.0—9.0 0.2 1
3 PH值 KBC—PH—III 8.0-10 0.2 1
4 PH值 KBC—PH—IV 10.0-12.0 0.2 1
