一、風速變送器  基本性能及應用：

1、能同時測試風速和溫度

2、風速量程從0～5m/s~10m/s~15m/s~20m/s~25m/s～30m/s可以任意組合

3、溫度從0～+50°C,-20～+80°C,　-50～+50°C0～+100°C可任意選擇

4、有0～10V或4～20mA輸出信號,電源供應24Vac/Vdc（3/4線式）

5、ABS工業塑料,IP65外殼防護等級,可選擇單獨的傳感器

6、輪流顯示風速和溫度

7、旋轉式背板固定架可快速且簡易地安裝

二、風速變送器  規格：

風速溫度

　量程0～5m/s,0～10m/s,0～15m/s,

0～20m/s,0～30m/s0～+50℃；-20～+80℃；

-50～+50℃；0～+100℃

　測量單位　　m/s和fpm　　　°C和°F

　精確度　　±3%讀值±0.3m/s　　　±0.5%讀值±0.4°C

　響應時間　　2秒（可達到63%）　　　5秒（可達到63%）

　分辨率　　0.1m/s　　　0.1°C

　感測元件　　熱線式　　　PT100鉑金電阻A級DINIEC751

　氣體種類　　空氣和中性氣體　　　空氣和中性氣體

三、探頭技術參數

材質ABS工業塑料

阻燃等級UL94-HB認證

尺寸請見外殼尺寸圖

防護等級IP65

顯示屏5位LCD,尺寸5015mm

顯示屏數字高度10mm

電纜接入口10mm

重量145g（含顯示屏）,110g（無顯示屏）

四、技術規格：

輸出信號主動輸出0～10V或4～20mA（可選）　　　　

電源供應電源供應24Vac/Vdc10%,3/4線式

功耗40mA（0～10V）或最大80mA（4～20mA）

阻抗最大阻抗:500Ω（4～20mA）；最小阻抗:1000Ω（0～10V）

電磁兼容性EN61326接線槽

接線槽螺絲接線槽用于最大電纜φ1.5mm2

電腦通訊KIMORS232電纜

工作溫度（外殼）0～+50°C

工作溫度（探頭）0～+50°C

儲藏溫度-10～+70°C

環境空氣和中性氣體

五、選型表：

HJ19-100-輸出類型-顯示-探頭種類-探頭長度（例：CTV100-AOD150）

輸出類型：V：主動24Vac/Vdc0～10V；A：主動24Vac/Vdc4～20mA

顯示屏：　O：顯示；N：無顯示

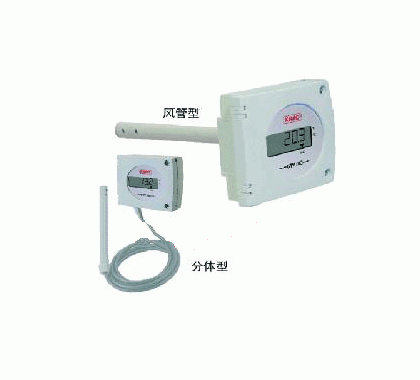

探頭種類：A：風管型；D：分體型

探頭長度：150mm；300mm
