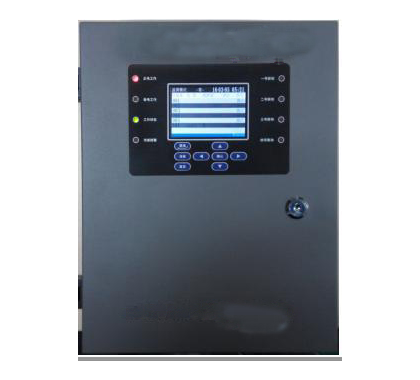

MIC2000氣體報警控制器應用圖示：

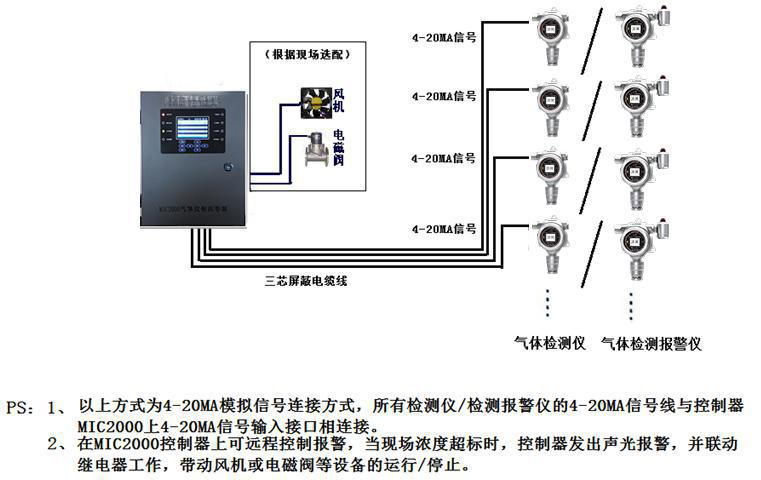

1 、氣體檢測儀/檢測報警儀與控制器連接示意圖（4-20MA信號）

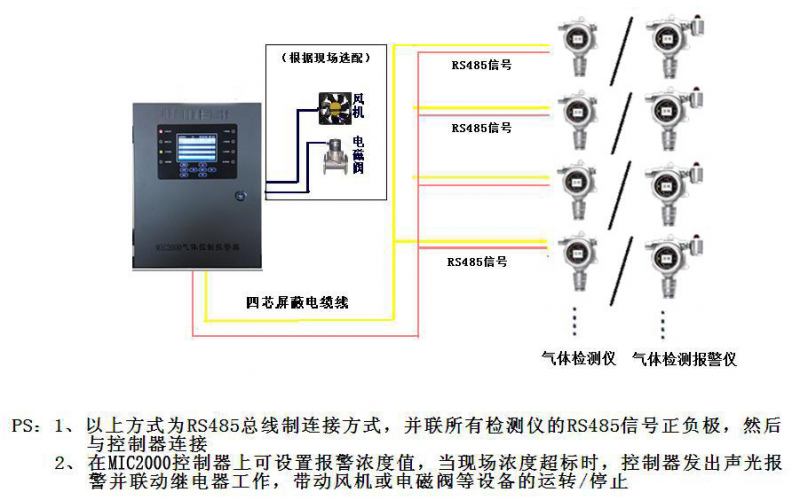

2 、氣體檢測儀/檢測報警儀與控制器連接示意圖（RS485信號）

3、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖（4-20MA信號）

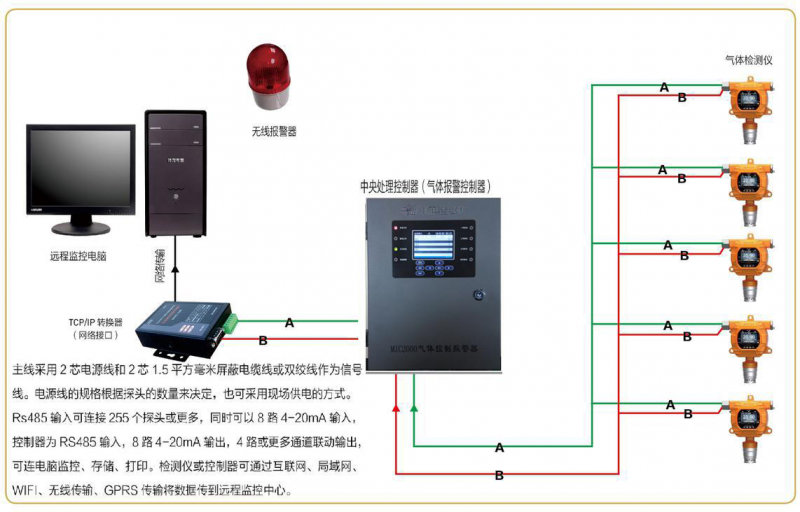

4、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖（RS485信號）

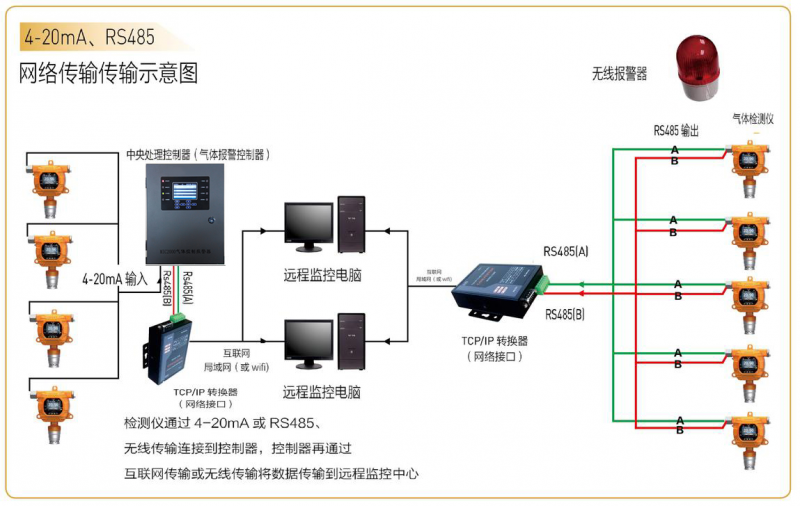

5、氣體檢測儀/檢測報警儀網絡傳輸示意圖（4-20MA/RS485信號）

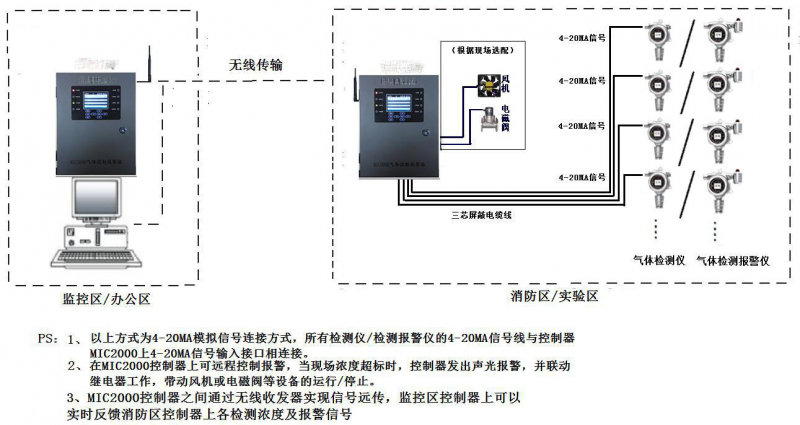

6、氣體檢測儀/檢測報警儀無線傳輸方案示意圖（4-20MA信號）

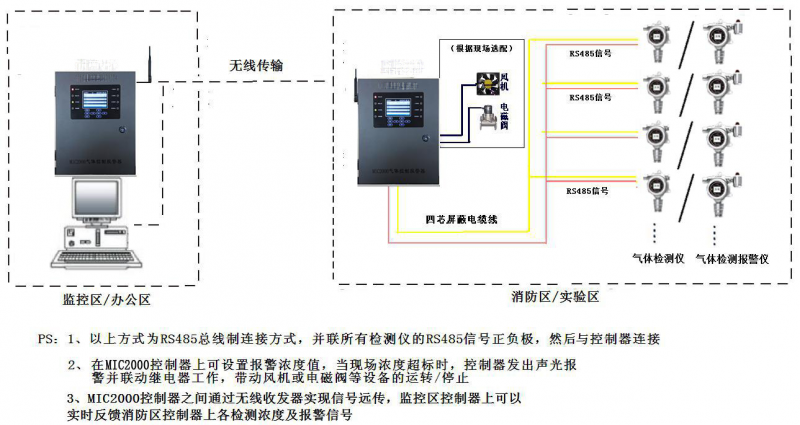

7、氣體檢測儀/檢測報警儀無線傳輸方案示意圖（RS485信號）
