1、儀器大額定載荷:100kn
2、絲桿盤大移動距離:125mm
3、電動機規格:380v 750w 1440轉/分
4、儀器機動速度:
a 快速 50mm/min
b 慢速 1mm/min
5、儀器手動速度:1/6mm/圈
TL-127-II 路面材料強度儀操作與使用:
儀器應按下列方式進行操作:
變速箱前面有一機構選擇手柄,手柄有三個選擇位置快速手動、慢速。將選擇手柄置于快速,開動電機,絲杠盤可獲得50mm/min的升降速度適宜于做瀝青混凝土的馬歇爾試驗,將選擇手柄置于慢速位置,開動電機、絲杠盤可獲得1mm/min的升降速度,適宜于做承載比等需要按此速度進行試驗,將選擇手柄置于手動位置即可進行升降進給,具體方法是:選擇手柄置于中間位置后,用搖把搖動箱體側面的方頭手柄,可獲得1/6mm的速度,可用于其它需要施加垂直載荷測定試驗。
開始進行試驗時,先將適當測力環用緊固螺釘固定在支架上,再將適當?shù)母郊▔侯^)固定于測力環上,將試件置于絲杠盤上,然后進行試驗,試驗所施加的載荷量,可以從測力環的百分表上讀出。

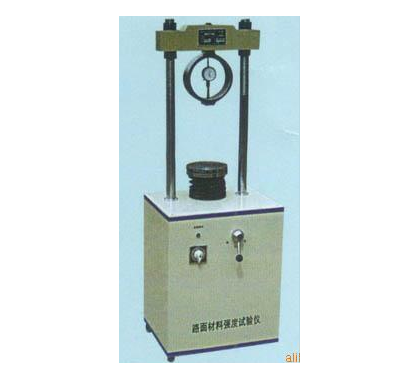

TL-127-II 路面材料強度儀主要結構:
本儀器為兩根柱式結構,它是由外殼、變速箱、立柱、平板、電機、電器開關等組成。
電動機(380v 750w 1440轉/分),由皮帶將動力傳給變速箱,變速箱通過一整套變速機構和選擇機構可使絲杠盤獲得兩種機動升降速度,以滿足馬歇爾試驗和承載比試驗的要求,絲杠盤大升降距離為滿足試驗要求,儀器配備了手動控制絲杠盤升降移動的機構,支架上裝有一固定螺釘,可將適當?shù)臏y力環固定在支架上,供試驗使用。
電器開關控制電機的正轉、反轉和停止。
TL-127-II 路面材料強度儀維護與保養:
1、儀器表面應當經常擦拭,保持儀器的整潔。
2、絲杠盤之螺紋部分,每班應灌注適量機械油一次,以保證其結合部位的潤滑。
