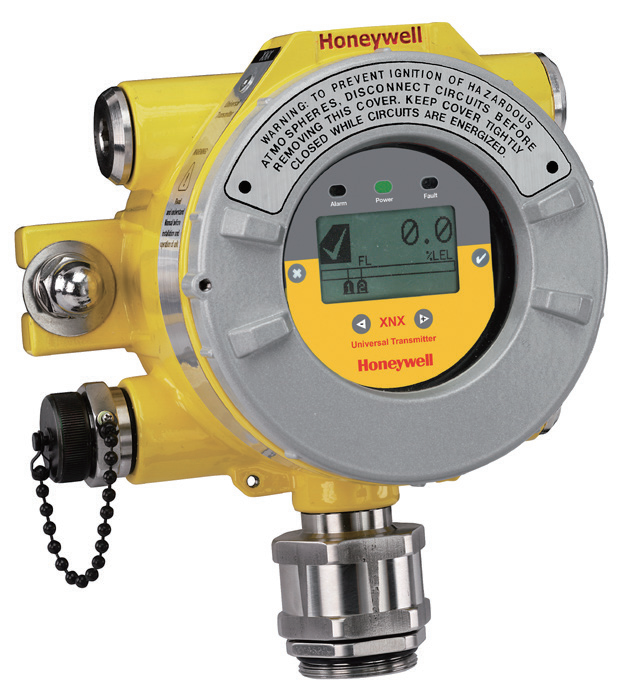

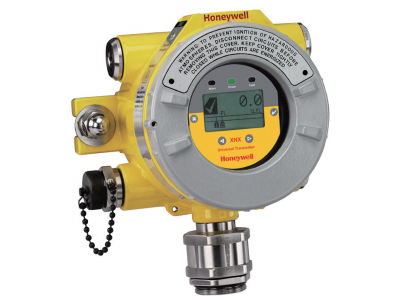

XNX 是一款通用變送器，可以配置接收來自霍尼韋爾氣體傳感器技術探測器的 輸入信號，同時能夠提供各種行業標準輸出信號，這使用戶的氣體探測需求有 一個統一的平臺。即使使用了不同種類的探測器，相比于其他探測器，XNX 也 是值得信賴的氣體探測器。
| 儀器參數 | |
| 使用 | 高規格的通用型變送器被廣泛用于Honeywell本地或遠程氣體檢測儀上來檢測易燃，有 毒氣體和 氧氣氣體的危害。適合使用在1區和2危險地區，北美適用危險區域：ClassI和 II，Division 1或2。 |
| 材質 | 造船工藝5層噴漆LM25鋁合金或316不銹鋼 |
| 重量 | LM25鋁合金 : 2.8kg. 316 不銹鋼: 5kg |
| 安裝 | 一體集成安裝底板；可選管式安裝支架，適用直徑100mm-150mm的管徑；可選天花板 安裝支架，可選風道安裝支架 |
| 電纜入口 | 5 個電纜導管/電纜入口 - （2 個右邊、2 個左邊、1 個底部），入口尺寸為ATEX/IECEx 標準的M25 或UL/CSA認證的 ¾" NPT |
| 尺寸 | 160mm x 197mm x 114mm |
| IP等級 | IP66 EN60529:1992. NEMA 4X |
| 工作溫度 | -40ºC ~ +65ºC |
| 工作濕度 | 0-99%RH (非冷凝) |
| 工作壓力 | 90-110kPa |
| 儲藏環境 | -40ºC ~ 75ºC , 0~99% 非冷凝 |
| 輸入電壓 | 電化學、毫伏版本 16-32Vdc, 紅外版本 18-32 Vdc (通常為 24Vdc) |
| 最大功耗 | XNX EC (毒氣): 6.2W XNX mV (催化燃燒、紅外): 6.5 W XNX IR 與 Searchpoint Optima Plus: 9.7 W XNX IR與Searchline Excel接收器：13.2W |
| 端口 | 接線端子：可插拔螺絲鎖死接線端子排，支持線規：直徑0.5mm2-2.5mm2(大 約：20AWG-14AWG) |
| 歐洲 | ATEX: II 2 G Ex db IIC T6...T4 Gb、II 2(1) G Ex db [ia IIC Ga] IIC T6…T4 Gb、II 2(1) D Ex tb [ia IIIC Da] IIIC T85℃ Db、II 2 D Ex tb IIIC T85℃ Db |
| 國際 | IECEx: Ex db IIC T6…T4 Gb、Ex db [ia IIC Ga] IIC T6…T4 Gb、Ex tb [ia IIIC Da] IIIC T85℃ Db、Ex tb IIIC T85℃ Db、-40℃ ≤ Tamb ≤ +65℃ |
| 北美 | UL: Class I, Div 1, Groups A, B, C, and D; Class II, Div. 1 Groups F & G / Class 1, Zone 1 Groups IIB + H2; Class II, Zone 20 & 21、FM: AEx D [ia IIC] IIB + H2 T6 -40℃ ≤Tamb ≤65℃ |
| 加拿大 | CSA: Class I, Div 1, Groups B, C, and D; Class II, Div. 1 Groups F & G / Class I, Zone 1 Groups IIB + H2 |
| EMC | EN50270:2015 |
| 性能 | 歐洲 – ATEX, EN45544, EN50104, EN50271:2010, EN13980, EN60079-29-1 北美 – UL 913, UL 1203, CSA 22.2 No. 152 IEC61508 (SIL Assessment, SIL 2), IECEx OD 005 |
| 電流輸出 | 標配的完全可配置的4-20mA載波獨立HART輸出模塊（支持提供：三線制源電流，漏電 流和四線制獨立接線方式） 默認電流輸出設置 HART® 模式: ≥0.0< 1.0mA 故障 3mA 故障/警告 4.0 mA ~ 20.0mA 正常氣體測量 4-20mA 正常氣體測量 2.0 mA 或 4.0 mA (17.4mA) 抑制（配置或設置期間） 22.0mA 最大超量程 抑制、警告、Beam Blocked和低信號的可用的輸出范圍從1到4mA。對于超量程條件、 范圍是20到22mA |
||
| HART® 支持 功能 | 氣體讀數 氣體名稱和測量單位 4~20mA 信號 一般/設備信息 安裝 配置 強制 4~20mA 輸出 |
傳感器的詳細信息包含： 光學信號等級 動儲量（僅用于 Excel） 原始讀數 24V supply voltage 溫度 |
標定和配置狀態 詳細的故障和警告信息 故障和報警歷史記錄 零校正 |
| 本安 HART® 端口（可選) | ||||
| 概述 | 提供外部本安“熱”連接端口給HC275/375 HART或者等效的手操器 | |||
| 安裝 | 安裝到XNX變送器5個可用電氣接口中的一個，可以出廠完成安裝或者現場由授權的工程 師進行安裝。 | |||
| IP防護等級 | 不使用時，配合端口罩可以達到IP66/67 | |||
| 繼電器模塊（可選） | ||||
| 概述 | 提供三個現場完全可配置繼電器輸出，給予氣體濃度或者探測器狀態被分別觸發。 提供2個SPCO繼電器給氣體濃度報警， 一個SPCO繼電器給故障報警。繼電器功 能，Modbus,FieldBus功能只能三選一。 |
|||
| 負荷 | 最大值： 240VAC，5A（非電感負載） 最小值： 5V，10mA（非電感負載） | |||
| 安裝 | 出廠安裝或者現場由授權工程師完成添加 | |||
| Foundation Fieldbus™ 模塊（可選）期待中 | ||||
| 概述 | Foundation Fieldbus信號輸出可連接到Multi-Drop H1網絡，與繼電器，Modbus三選一 | |||
| 安裝 | 出廠安裝或者授權工程師現場添加 | |||
| 連接 | Sig+、Sig- 屏蔽層 | |||
| 物理層 | 符合 IEC 1158-2 和 ISA 50.02，31.25Kbits/s | |||
| 最多節點數 | 32 | |||
| 支持功能 | 氣體讀數 氣體名稱和測量單位 測量狀態（OK、預故障、故障、超量程） 一般/設備信息 遙控零和量程校準（取決于探測器） |
氣體讀數 氣體名稱和測量單位 測量狀態（OK、預故障、故障、超量程） 一般/設備信息 遙控零和量程校準（取決于探測器） |
詳細的故障和預故障 信息： 故障和報警歷史記錄 零校正 |
|
| Modbus® RTU 模塊（可選） | ||||
| 概述 | Modbus輸出模塊提供了獨立的RS485輸出到Multi-drop Modbus網絡。和繼電 器，FieldBus三選一 | |||
| 安裝 | 出廠安裝或者由授權人員現場添加 | |||
| 連接 | RS485+、RS485-、總線回路終端連接 | |||
| 物理層 | 獨立的 RS485，1200 到 19.2K 波特 | |||
| 最多節點數 | 最多節點數 | |||
| 協議 | Modbus RTU | |||
| 支持功能 | 參照 Foundation Fieldbus 模塊（可選）― 見上文 | |||
| 描述 | XNX |
| 甲烷 | ● |
| 可燃氣 | ● |
| 高溫可燃氣 | ● |
| 二氧化碳 CO2 | ● |
| 硫化氫 H2S | ● |
| 一氧化碳 CO | ● |
| 氧氣 O2 | ● |
| 二氧化硫 SO2 | ● |
| 氨氣 NH3 | ● |
| 氯氣 Cl2 | ● |
| 氫氣 H2 | ● |
| 一氧化氮 NO | ● |
| 二氧化氮 NO2 | ● |
| 環氧乙烷 ETO | ● |
| 氯化氫 HCl | ● |
| 氰化氫 HCN | ● |
| 磷化氫 PH3 | ● |
| 二氧化氯 ClO2 | ● |
| 氟化氫 HF | ● |
| 氟 F2 | ● |
| 臭氧 O3 | ● |
