XQC-15E大氣采樣器
該儀器結構緊湊、性能穩定、體積小、重量輕、便于攜帶，是目前國內小型攜帶式大氣采樣儀器中較為理想的儀器。調節不同的采樣負載，既可采集有毒氣體，也可采集粉塵和活性炭采樣管等，適用于多功能大氣環境監測，能做到一機多用。
一、儀器結構簡介
該采樣器整機主要部分由隔膜泵、調節閥、緩沖器、流量計、電子時控電路、欠壓指示電路和電源等部分組成。
1.隔膜泵 其結構和裝配采用先進技術，使小型泵具有結構緊湊、效率高、抽氣壓力大、負載能力強、流量穩定、耗電省、噪音低等優點。在100mmHg負載能力情況下，仍能獲得1L/min左右。泵閥片采用特種橡膠制成，具有耐酸堿氣、耐老化、壽命長，經長時間的考驗，性能仍保持良好。泵動力電機采用電子調速，在電壓波動及干電池電壓下降變化較大的情況下，仍能確保電機穩速運轉。在采樣過程中負載在一定范圍變化情況下，電子電路能起到調整功率，使隔膜泵的流量穩定。
2.時控機構 本機采用固定式8檔定時結構，它不必每次采樣前需調定，也不會因調定失誤而無法查證。
|
檔數
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
分鐘
|
手動
|
5
|
10
|
15
|
30
|
40
|
50
|
60
|
8檔選時開關可根據條件要求選定如表中時間停機，只要把某檔小開關撥向“ON”（開）即可得到需要時間停機。二檔或多檔同時撥向“ON”，定時就會出現錯誤。8檔開關均在關的位置，儀器不工作?？紤]操作人員的選定時間有不同的要求，在“1”檔設手動檔，用戶可根據自己的需要時間進行關機。
3.工作指示和欠壓指示 為確保操作人員工作效率，使儀器更富有實用性。采樣器設有工作指示和欠壓指示，它可明顯告訴操作人員何時更換干電池，正常工作紅燈亮，當電壓低到6V時，紅燈自動熄滅，顯示電池欠壓。這也是對隔鎳電池必不可少的保護功能。
4.電源 儀器配有“充電—穩壓”兩用電源，正常采樣時電源處于于“穩壓”狀態，這時輸出8V直流電壓；如作充電用時，電源處于“充電”位置，同時采樣器開關置于關機狀態，便可自動充電。當采樣器的電池電壓充至額定值時，充電器指示燈轉為綠燈，表示充電結束。外出采樣，在無交流電源情況下，使用干電池是很方便的。
二、技術參數
1.最大抽氣壓力：≥25000pa
2.額定負載流量：≥1.5L/min（在40mmHg時）
3.流量使用范圍：0.1～1.5L/min
4.流量精度：≤±5%
5.穩定性：≤±5％
6.電子定時誤差：≤±0.1％
7.工作溫度：5～40℃
8.儀器使用狀態：連續和斷續使用
9.電源：交直流兩用
10.體積：137×88×45（mm3）
11.重量：<0.5Kg（含電池）
三、使用保養
1.將采樣器電池蓋板拉出，放入5號干電池或充電電池6節，蓋上蓋板，然后向左輕拉定時調定蓋板，選定所需的定時時間（比如“2”位置，此時5分鐘）向上推動采樣器電源開關，紅色指示燈亮，儀器開始工作。定時精度可用秒表校對。
注意：若長時間不用，應將電池取出，以防電池變質時流出液體損壞機內零部件。
2.若操作中偶爾不慎，倒吸入酸堿溶液，應馬上注入蒸餾水清洗幾次，后用無水乙醇注入清洗，一般能恢復工作。若損壞嚴重，應寄回廠修理，或到指定站維修。
四、其它

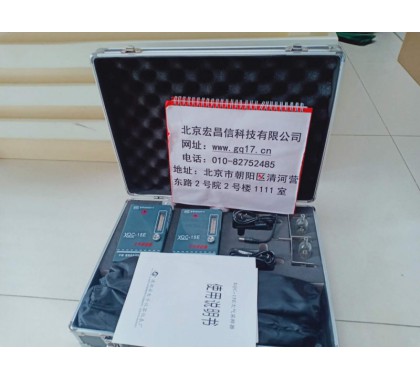

1.儀器附件
儀器包裝箱（每兩臺儀器） 1只
吸收瓶架 1副
三腳架 1副
智能充電器 1只
過濾器 1只
