>細粉塵測量設備Fidas®Frog可快速、可靠且保證質量地確定細粉塵，例如，進行工作場所健康、安全和環境（HSE）管理范圍的監測（暴露評估），或在室內空氣質量測量范圍內進行監測（例如，辦公室，學校等公共建筑，乘客艙等）。

>本設備同時測量與環境有關的質量分?jǐn)?shù)PM1，PM2.5，PM4，PM10，TSP以及在0.18 – 100 µm粒徑范圍內的粒徑和粒徑分布。通過提供具有較高時間分辨率的細粉塵測量值，操作員將獲得全面的信息，可用于評估和評價細粉塵污染，以進行研究應用。

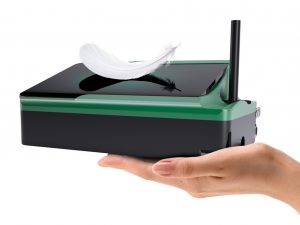

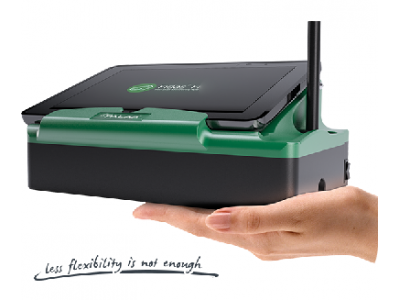

>Fidas®Frog具有非常緊湊和輕巧的設計，可作為便攜式手持監測器使用，通過電池或市電供電，每次充電可工作長達8小時，因此可以在任何測量位置靈活地使用Fidas®Frog。

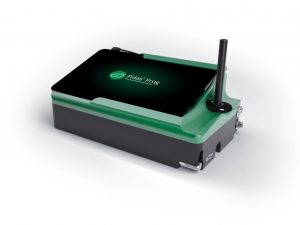

圖1：Fidas® Frog

>Fidas®Frog通過WLAN與無線操作員面板（平板電腦）進行通信。通過這種方式，可以在測量地點和Fidas®Frog的操作員保持一定距離的情況下進行測量。以應用于難以進入的位置。此設計還允許將一個或多個Fidas®Frog集成到現有網絡中，并可以通過一臺中央PC對連接設備進行控制，例如用于生產設備區域監控。

>Fidas®Frog使用成熟的單粒子光學光散射測量技術，并配備高強度（dp min = 180 nm）、高穩定輸出和長壽命的LED光源。 Fidas®Frog的傳感器和評估程序也應用在Fidas®200中，idas®200傳感器已通過TÜV/ Umweltbundesamt認證，可監測環境空氣中的PM2.5和PM10，并已在與重量參考方法的全面比較中得到驗證。通過實施這一成熟的技術，并在生產中采取多種質量保證措施（例如，將每臺Fidas®Frog與經過認證的Fidas®200進行比較），可以確保進行準確且保證質量的測量。

>借助單分散測試粉，可以在現場隨時隨地輕松、快速地檢查和調整系統的校準。

>Fidas®Frog的流量為1.4 l/min，并配備適用于環境條件、溫度、大氣壓和相對濕度的傳感器。

>測量原理

>實際的氣溶膠傳感器是一種光學氣溶膠光譜儀，它使用Lorenz-Mie單個粒子的散射光分析來確定粒徑。單個顆粒移動通過光學差異化的測量空間，該測量空間被白光均勻照射。每個粒子都會產生以85°至95°的角度檢測到的散射光脈沖。基于散射光脈沖的數量來測量粒子數。散射光脈沖的水平是粒度直徑的度量。

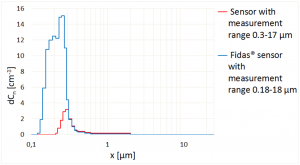

圖2：Fidas®細粉塵測量系統在0.18 – 18 µm粒徑范圍內具有更高的靈敏度

>通過改進的光學器件，使用新的白色LED作為更高光密度的光源以改進信號分析（對數模擬數字轉換器），可以將發射測量的檢測下限降低至180 nm。這樣可以大大提高檢測效率，尤其是對較小的顆粒的檢測，主要是在路邊附近發現高濃度的顆粒（見圖2）。

>分類精度和分離能力越好，粒度分布的定義越準確。

>使用白光源可以獲取準確而明確的校準曲線，從而獲得極高的尺寸分辨率。T型光闌可提供準確定義的光學測量體積，并能夠進行顆粒測量而沒有邊界帶錯誤，從而實現準確的尺寸測量。新的數字化電子信號分析系統可根據需要快速識別和糾正一致性。

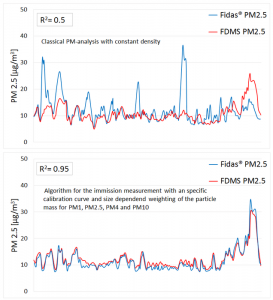

圖3：通過PM值轉換粒度分布的算法比較

>為了將測量值轉換為質量分?jǐn)?shù)或質量分?jǐn)?shù)，每個值中的高分辨率粒度分布乘以一個相關因子，該相關因子反映環境氣溶膠的不同來源（例如燃燒氣溶膠，輪胎磨損，花粉）（參見圖3）。通過將分離曲線附加應用于確定的粒度分布，可以獲得質量系數。多個分離曲線可以同時用于相同的尺寸分布，從而可以同時輸出PM10，PM2.5，PM1（及其他數據）。例如，F(xiàn)idas®Frog可以使用相同的轉換算法進行操作，該轉換算法也已在獲得型式認可和認證的Fidas®200環境空氣監測系統中實現，用于對環境PM2.5和PM10濃度進行監管監測。

操作方式

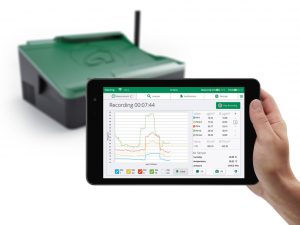

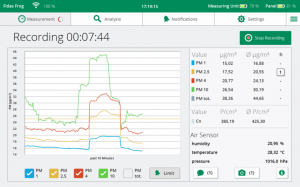

圖4：在測量過程中顯示測量值

>Fidas®Frog的操作直觀而簡單。通過操作員界面，可以直接評估和比較所有測量數據。在測量過程中，可能會出現超出限值的提示消息。可以根據法律要求或根據個人需要定義這些限值（請參見圖4中的限值）。

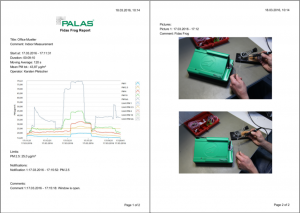

圖5：測量報告示例（第1頁和第2頁）

>集成攝像頭正在記錄測量設置。通過此圖片，可以直接方便地將圖片添加到文檔中，以供設備生成的測量數據集或pdf測量報告使用。圖5以pdf顯示此測量報告，其中包括由用戶保存的測量條件的數據和測量數據的圖形評估。該測量報告還示例性地附有工作場所測量圖片。

>可以直接打印測量數據，也可以通過微型USB端口將測量數據傳輸?shù)経SB記憶棒，并在外部PC上進行處理。在這種情況下，評估軟件PDAnalyzeFidas®提供了各種數據評估功能，尤其是粒度分布，另外還提供導出功能。
