德國 WTW 多通道控制器MIQ/TC 2020 3G

?

產品編號：	154650
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2022-06-30 16:07
瀏覽次數：	35

?

公司基本資料信息

詳細說明

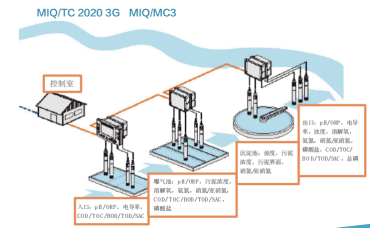

MIQ/TC 2020 3G 采用模塊化設計，不同的功能由各種獨特功能模塊來完成。這種設計預留了強大的擴展功能，在需要增加測試點或測試參數時，只需簡單地添置新的傳感器或新的功能模塊就可以，無須購買整套系統（主機 加傳感器）。而且新添加的部件可完美地跟原有系統融合，省卻了大量的重新安裝和調試的成本。不管是小型、中等甚至大型的污水處理廠，只需選購一套2020 3G系統，就可以覆蓋從入口、生化降解池、終沉池到排放口的所有在線分析儀表。 MIQ/MC3系列控制器是2020系統的專用控制器模塊，除了沒有顯示屏之外，其控制功能和2020 3G基本一致。

> MIQ/TC 2020 3G

20 支傳感器任意組合
即插即用系統，升級擴展簡便容易
數字信號輸出，如PROFIBUS-DP, MODBUS RTU, Ethernet/IP,
MODBUS TCP, PROFINET
可接MODEM
無線連接功能
帶USB接口：下載數據；
可使用U盤的密碼鑰匙解鎖系統，保護敏感數據和確保數據安全
LAN接口（MIQ/MC3）
獨特的電子密匙，杜絕非法操作
IQ-Lablink校正系統，使校正更容易
防閃電保護功能
備用控制器功能：當系統中控制器失效，附加顯示器自動轉換為控制器

技術指標	MIQ/TC 2020 3G	MIQ/MC3系列
測試參數	pH/ORP、溫度、溶氧、電導率、濁度、污泥濃度、COD/BOD/TOC/DOC/SAC/UVT、氨氮、硝氮、亞硝氮、污泥界面、磷酸鹽
連接傳感器	最多 20個
模擬輸出和繼電器	最多48個模擬輸出和繼電器
可連接模塊	MIQ系列）
最大電纜總長度	3000 m
數據記錄	526, 600
防護等級	IP66,	IP66,
通訊協議	PROFIBUS-DP, MODBUS RTU, Ethernet/IP, MODBUS TCP, PROFINET

> 主要功能介紹

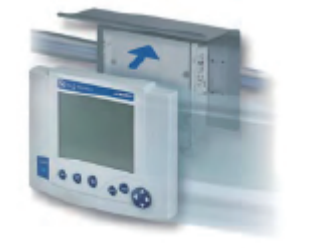

安裝顯示終端

要把MIQ/TC 2020 3G顯示終端安裝到現有的IQ模塊上非常容易，只需壓下右邊的扣子，豎直帖緊顯示終端，再放開扣子就行了。掛上顯示終端后，自動完成供電和機 械定位

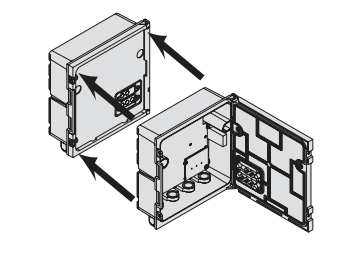

疊加模塊

允許最多3個模塊疊加在一起形成堆棧。疊加后自動 完成機械定位和電氣連接。只需旋下模塊側面的兩個螺絲就可打開模塊，而不用擔心整個堆棧受到破壞。

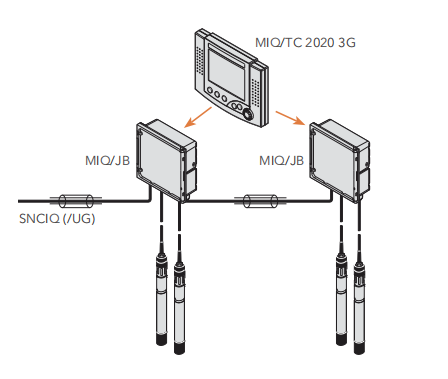

分布式安裝

所有模塊可任意安裝在所需的地點，不管是單個模塊還是3個模塊疊加在一起的堆棧。不同測試點的模塊之間通過接到專用的IQ接口上的2芯屏蔽線連在一起；IQ數字式傳感器也是接到專用的IQ接口上。

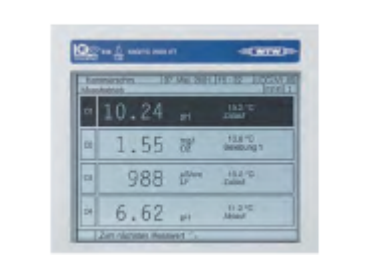

顯示測試值

根據傳感器數目，用戶可自由設定在同一顯示屏上顯示1支、4支或多支傳感器的測試值。也可以只顯示當前測 試點或所有測試點的測試值。顯示終端具存貯器功能，用戶可切換顯示日?qǐng)?bào)表、周報表或月報表。

IQ模塊列表
型號	描述	傳感器接口
181控制器，最多可連接1個傳感器
DIQ/S181	帶2組模擬0/4～20mA輸出和3組繼電器	1
282控制器，最多可連接2個傳感器
DIQ/S282-CR3	帶3組模擬0/4～20mA輸出和3組繼電器	1
DIQ/S282-PR	帶3組繼電器，profibus，RS485接口	2
DIQ/S282-MOD	帶3組繼電器，modbus，RS485接口	2
DIQ/S282-CR3-E	帶3組模擬0/4～20mA輸出和3組繼電器，RJ45,以太網接口	1
DIQ/S282-EF	帶3組繼電器，RJ45、feildbus，以太網接口	2
282控制器，最多可連接4個傳感器
DIQ/S284-CR6	帶6組模擬0/4～20mA輸出和6組繼電器（284控制器+DIQ/CR3）	3
DIQ/S284-PR	帶3組繼電器，profibus，RS485接口	2
DIQ/S284-MOD	帶3組繼電器，modbus，RS485接口	2
DIQ/S284-CR6-E	帶6組模擬0/4～20mA輸出和6組繼電器，RJ45,以太網接口（284控制器+DIQ/CR3）	3
DIQ/S284-EF	帶3組繼電器，RJ45、feildbus，以太網接口	2
2020控制器，最多可連接20個傳感器
MIQ/TC 2020 3G	顯示器與控制器二合一，一個系統中可配置3個2020	0
MIQ/TC 2020 3G‐CR3	3×0/4～20mA，3×繼電器（MIQ/TC 2020 3G+MIQ/CR3 +MIQ/PS）	5
MIQ/TC 2020 3G‐C6	6×0/4～20mA（MIQ/TC 2020 3G+MIQ/C6+MIQ/PS）	5
MIQ/TC 2020 3G‐EF	帶PROFINET, Ethernet/IP和Modbus TCP輸出（MIQ/TC 2020 3G+ MIQ/MC3+MIQ/PS）	5
MC控制器，最多可連接20個傳感器
MIQ/MC3	USB + LAN接口	2
MIQ/MC3-MOD	帶3組繼電器，MODBUS RTU，RS 485接口，USB + LAN接口	2
MIQ/MC3-PR	帶3組繼電器，PROFIBUS-DP，RS485接口，USB + LAN接口	2
電源模塊
MIQ/PS	100～240 VAC，可輸出18W的功率，一個系統最多可接6個	3
MIQ/24V	24 VAC/24 VDC，可輸出18W的功率，一個系統最多可接6個	3
無線連接模塊
MIQ/WL PS（SET）	無線連接功能，模塊間信號傳輸無需電纜，需連接電源	3
輸出模塊
MIQ/C6	帶6組模擬0/4～20mA輸出	2
MIQ/R6	帶6組繼電器	2
MIQ/CR3	帶3組模擬0/4～20mA輸出和3組繼電器	2
MIQ/3-MOD	MODBUS RTU，RS485接口	2
MIQ/3-PR	PROFIBUS-DP，RS485接口	2
擴展模塊
MIQ/IC2	2組模擬0/4～20mA輸入	2
MIQ/JB	擴展傳感器接口	4
MIQ/JBR	擴展傳感器接口，帶信號放大器，可擴展電纜長度1000m	4
清洗模塊
MIQ/CHV PLUS	控制空氣清洗的閥模塊	2
