TN-2820振動表振動測試儀
首頁 > 供應產品 > TN-2820振動表振動測試儀

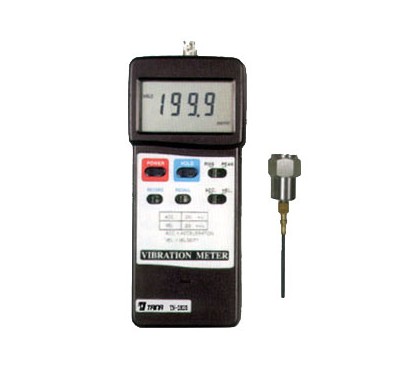

TN-2820振動表振動測試儀
詳細說明
2 [規格]
4 [測量步驟]
1) 把“BNC數據插頭”插入“主表BNC接口” 2) 把“迷你數據插頭”插入“振動探頭數據輸出口” 3) 如果測量的是加速模式,選擇“Acceleration/Velocity”擺到“Acc”方向 如果測量的是速度,選擇“Acceleration/Velocity”擺到“Vel”方向 一般測量工業機器振動選擇“Velocity”測量 4) 選擇“RMS/PEAK”切換到“RMS” 5)按“POWER”鍵開機 6)如果待測機器表面不是鐵制,請用手扶著探頭,令探頭接觸待測機器的表面。 7)如果待測機器表面是鐵制的,連接磁性接頭和探頭,然后把裝置放在待測機器表面。 8)峰值的測量 如果在測量前把“RMS/PEAK”切換到“PEAK”,則在測量過程中屏幕會顯示峰值。 *PEAK值=1.414RMS 9)數據保持 在測量過程中按下“Data Hold”鍵,屏幕會保持當前測量數據且出現“DH”標志。再次按下將會退出數據保持功能。 10)數據記錄(最大/最小讀數) a)數據記錄功能顯示最大,最小讀數。要開啟此功能請按一下“RECORD”按鈕,LCD顯示“REC”。 b) 當“REC”符號顯示時 * 按一下“RECALL”鍵,LCD將顯示最大讀數及“MAX”符號。 * 再次按下“RECALL”鍵LCD將顯示最小讀數及“MIN”符號。 * 再次按下“RECALL”按鈕將停止數據記錄功能,屏幕恢復當前讀數。 5 [調零步驟] 由于環境溫度的變化,電池電量的改變,主表使用了一段時間等原因,探頭即使沒有工作,屏幕也顯示了數據。一般來說那些誤差對測量的影響很小,但如果想得到更精確的測量,就要按照以下步驟: 1) 把“Acceleration/Velocity”切換到“Acceleration” 2) 振動探頭沒有在工作 3) 打開電池后蓋 4) 用螺絲刀調整“Zero adjust VR”直到屏幕顯示零讀數 6 [電源管理] 儀器有自動關機功能。如果儀器開機后十分鐘內沒有進行操作,電源將自動關閉。。 如果用戶不想啟用自動關機功能,請按照以下步驟:在測量過程中,按下“Record”鍵進入記憶功能。 7 [RS-232串行界面] RS232是通過儀表頂部RS232接口輸出的。用戶程序可利用16位的數據流輸出。 8 [更換電池] 1) 當LCD左邊顯示“LBT”時,表示需更換電池(不過電池仍可再用幾個小時直到讀數真的不準確)。 2) 推開電池背蓋取出電池。 3) 換上9V電池(最好是堿性高能電池),然后裝回背蓋。 可選測壓探頭
