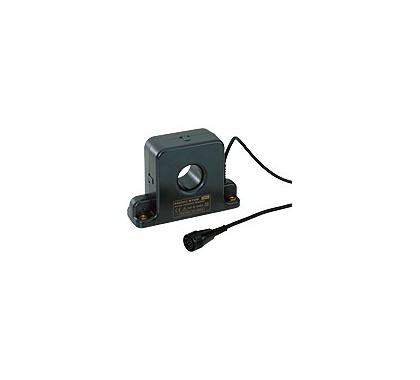

| 高精度、高穩定性貫通型電流傳感器 |
|
- 超高精度 , ±0.06% 精確度 , ±0.2 讀數精度
- 寬帶寬 DC 到 100 kHz 完美頻率特性
- 應用于電力和混合動力車領域
- 應用于太陽能發電 , 電池的電荷測量和流量測量以及二次非電路測量領域
- 可同時使用記錄儀觀測波形
|
| 基本參數 (預熱時間：10分鐘) |
|
| 額定電流 |
AC/DC 500A |
| 最大允許輸入 |
700A rms（1000A peak, 50/60Hz, 連續） |
| 頻率特性 |
振幅: DC ~ 100kHz
相位: DC ~ 100 kHz |
振幅/ 位相確度
|
DC, 45 Hz ≤ f ≤ 66 Hz (±0.05 % rdg. ±0.01 % f.s. (位相: ±0.2 deg)
Defined to 100 kHz
|
| 功率消耗 |
5VA以下（DC500A/55 Hz測量, ±12V電源時） |
| 輸出電壓率 |
2 V/額定電流量程 (電壓輸出使用傳感器單元9555-10，使用帶 1 Mohm 以上輸出電阻的設備) |
| 最大對地電壓 |
AC/DC 1000V（50/60Hz, CATIII） |
| 可測試導體直徑 |
φ 36mm以下 |
| 電源 |
DC ±11V～±15V（通過傳感器單元 9555供應,9555是AC85～250V） |
| 體積及重量 |
160W × 112H × 50Dmm, 850g, 線長 3m |
| 付屬品 |
商標帶 × 6 |
|
| |
| 傳感器單元（電源）9555-10 基本參數 |
|
| 適用機型 |
9270, 9271, 9272, 9272-10, 9277, 9278, 9279, 9709, CT6862, CT6863, 一個單元 |
| 輸出 |
BNC 接口，傳感器的輸出信號 |
| 功率消耗 |
AC 轉換器9418-15, AC 100 ~ 240V, 50/60Hz, 20VA Max. |
| 體積及重量 |
42mm W × 82mm H × 132mmD, 600g |
| 附件 |
AC 轉換器9418-15 × 1 |
|
| |
| 9709組合對應產品 |
9709 特征 |
 |
| 適用產品 |
可·不可 |
| 3390 |
可 |
| 電源供應 9555-10, 9555 |
可 |
| 3193/3194輸入單元 9602 |
可 ( 9709將默認為 9279) |
| 8847上使用的 8971 |
可 |
| 8855上使用的 8951 |
 (需要使用轉換線 9318) 替換9279 |
| 8860/61-50, 8841/42, 8835-01, 8826上使用的8940 |
(需要使用轉換線9705 和 9318) 替換9278 |
|
|
 |
|
