FGD10系列紅外原理氣體檢測探頭檢測可燃性氣體和C02氣體
FGD10系列探頭分FGD10A和FGD10B兩個型號,該系列探頭使用 Dynament 非色散紅外原理傳感器,用于檢測可燃性氣體和C02氣體。
由于紅外傳感器的專利性設計,光學元件不在空氣環境中暴露,避免了因灰塵等物質的覆蓋造成的故障現象。內置的溫度補償功能,使傳感器的性能更優越,探頭的輸出信號更穩定。
紅外原理探頭具有抗環境影響能力強、高測量精度、高輸出穩定性等優勢,符合歐洲ATEX和lECEx標準。
FGD10系列紅外原理氣體檢測探頭檢測可燃性氣體和C02氣體 特性優點

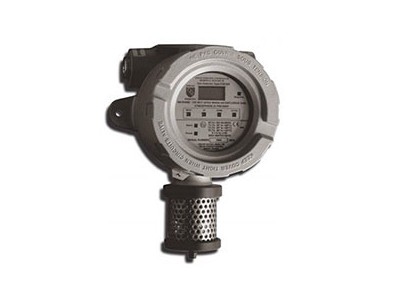

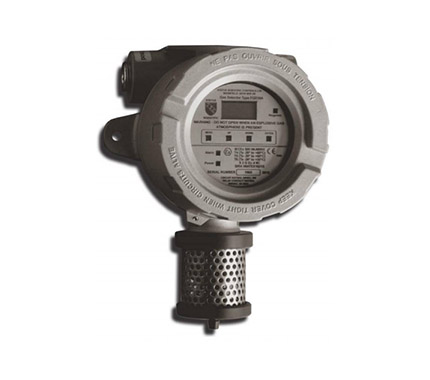

FGD10A 型
- ● 現場顯示
- ● 通過磁性筆維護，不需幵啟外殼
- ● 內置繼電器,直接控制現場的外圍設備(如報警、排風等)
- ● 工作、維護、報警狀態LED指示燈，方便觀察
- ● 專用防護罩保護傳感器部分
- ● 電氣接口使用防爆電纜接線器，保證安全
- ● 配套2”鋼管U型卡子和安裝支架

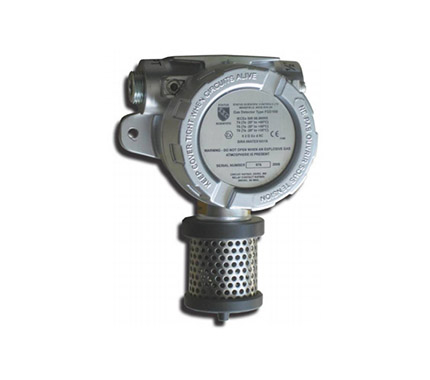

FGD10B 型
- ● 設計緊湊、操作簡便

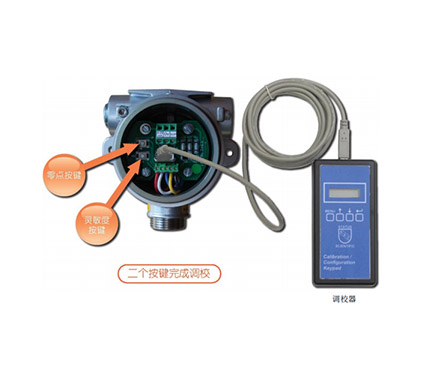

- ● 維護通過2個按鈕或使用調校器完成探頭0點和校準靈敏度輸出
- ● 專用防護罩保護傳感器部分
- ● 電氣接口使用防爆電纜接線器，保證安全+配套2”鋼管U型卡子和安裝支架
FGD10系列紅外原理檢測探頭技術規格
| 型號 |
FGD10A |
FGD10B |
| 材料 |
外殼：鋁合金鑄造 傳感器：316不銹鋼 |
| 磁性筆：316不銹鋼 |
無 |
| 電氣接口 |
1/2"NPT或3/4"NPT,配套2"鋼管U型卡和安裝支架 |
| 檢測氣體 |
可燃性5體和C02氣體（詳細見傳感器規格表） |
| 量程范圍 |
詳細見傳感器規格表 |
| 供電電壓 |
8-28 V DC |
| 電纜 |
3芯屏蔽電纜 |
| 功耗 |
最大5W |
| 繼電器 |
3個繼電器(一級、二級報警,故障報警)
容量：3A, 300VAC |
無 |
| 輸出信號 |
標準4-20mA信號 |
| 傳感器類型 |
非色散（NDIR）紅外原理 |
| 防爆等級 |
EEXd IICT6 |
| 防護等級 |
外殼IP68,傳感器IP65 |
| 顯示 |
4位液晶顯示 |
無 |
| 維護 |
4個磁性鍵+磁性筆 |
2個手動按鈕或調校器 |
| 工作溫度 |
-40 至 +65°C |
| 濕度范圍 |
0-95% （無冷凝） |
| 工作壓力 |
1±10%大氣壓 |
| 執行標準 |
EN61779-1:2000, EN61779-4:2000, EN61779-5:2000 |
Dynament紅外傳感器技術規格
| 氣體類型 |
量程范圍 |
g ft |
| METHANE （甲烷） |
0-5% vol 0-100% vol |
完全根據甲烷特性 |
| PROPANE （丙烷） |
0-2% vol |
完全根據丙烷特性
可檢測線性范圍：甲苯、甲醇、乙酸乙酯、
異丙醇，0-100%LEL,無寬范圍的溫度補償 |
| 0-100% vol |
完全根據丙烷特性 |
| PROPYLENE （丙稀） |
0-2% vol |
完全根據丙稀特性 |
| BUTANE （丁烷） |
0-2% vol |
完全根據丁烷特性 |
| PENTANE （戊烷） |
0-2% vol |
完全根據戊烷特性 |
| HEXANE (正己烷) |
0-1 % vole |
檢測正己烷，無寬范圍的溫度補償 |
| ETHYLENE （乙烯） |
0-3% vol |
檢測乙烯，無寬范圍的溫度補償 |
| ETHANE （乙烷） |
0-3% vol |
完全根據乙烷特性 |
| ETHYLENE OXIDE （環氧乙烷） |
0-3% vol |
完全根據環氧乙烷特性 |
| ETHANOL （乙醇） |
0-5% vol |
檢測乙醇，無寬范圍的溫度補償 |
| METHYL BROMIDE （溴甲烷） |
0-25,000 ppm |
檢測溴甲烷，無寬范圍的溫度補償 |
Dynament紅外傳感器(C02)技術規格
| 量程范圍 |
分辨率 |
| 0-500 ppm |
0-250 ppm 范圍 10 ppm, >250ppm 范圍 20 ppm |
| 0-1000 ppm |
0-500 ppm 范圍 20 ppm, >500ppm 范圍 40 ppm |
| 0-2000 ppm |
0-1000 ppm 范圍 50 ppm, >1000ppm 范圍 100 ppm |
| 0-5000 ppm |
0-2500 ppm 范圍 50 ppm, >2500ppm 范圍 100 ppm |
| 0-10,000 ppm |
0-5000 ppm 范圍 100 ppm, >5000ppm 范圍 200 ppm |
| 0-2% vol |
0-1 % vol 范圍 0.025% vol, >1 % vol 范圍 0.05% vol |
| 0-5% vol |
0-2.5% vol 范圍 0.025% vol, >2.5% vol 范圍 0.05% vol |
| 0-10% vol |
0-5% vol 范圍 0.05% vol, >5% vol 范圍 0.1% vol |
| 0-20% vol |
0-10% vol 范圍 0.1 % vol, >10% vol 范圍 0.2% vol |
| 0-30% vol |
0-15% vol 范圍 0.15% vol, >15% vol 范圍 0.3% vol |
| 0-60% vol |
0-30% vol 范圍 0.3% vol, >30% vol 范圍 0.6% vol |
| 0-100% vol |
0-50% vol 范圍 0.5% vol, >50% vol 范圍 1 % vol |
