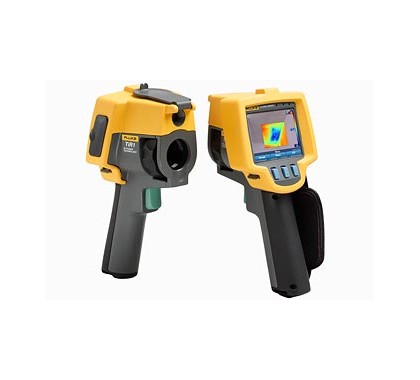

Fluke TiR1 紅外熱像儀
Fluke TiR1 熱像儀是建筑節能、房屋改建和修繕檢查，以及屋面維護的完美工具。所有 Fluke TiR 系列均隨附創新的IR-Fusion® 技術，它可在熱像儀上調整兩個圖像，以便從任何距離都能看到更加清晰的圖像，從而協助您更好地查明建筑問題。 Fluke TiR 系列熱像儀適用于以下或類似的建筑檢測應用領域： 屋頂檢查——快速、高效地檢測平頂建筑系統中的防潮情況。 在整個屋頂尚未完全破損之前找出損壞部分并及時維修或更換。 節能監測——使用紅外光對民用和商業建筑進行節能監測。 通過紅外光進行掃描，檢查是否存在熱耗損、冷滲透、潮氣入侵、混凝土完整性和通風問題，提高住宅或建筑的熱效率。 防潮——準確檢測墻壁內外、天花板中或鋪有地毯的地板下的潮氣問題。 防止霉變——找出不易于發現的潮濕氣源，有效防止霉變。 紅外掃描是最快、最有效的方式，提供 100% 濕氣探測范圍。
- 熱像儀和軟件中均提供了IR-Fusion®技術（以全屏或畫中畫方式融合可見光圖像和紅外圖像），方便識別和報告故障。
- 堅固、可靠，工程化設計，可承受2 m（6.5 ft）跌落
- 9.1 cm（3.6 英寸）（對角線） 彩色 VGA（640 x 480）液晶顯示屏
- 溫度范圍和熱靈敏度專門針對建筑物診斷應用而優化設計
- 能夠滿足幾乎所有應用和預算范圍
- 卓越的熱靈敏度可發現極其細微的溫度差異（很可能預示著故障）
- 可調式手帶 － 適合左手或右手操作
- 美國制造
|
|
|
|
|
| |
|
|
| |
|
| 詳細技術指標 |
| 溫度 |
| 溫度量程（-10 °C 以下未經校準） |
-20 °C～+150 °C (-4 °F～+ 302 °F) |
| 準確度 |
± 2 °C 或 2 % （取較大值） |
| 測量模式 |
自動或手動平滑縮放 |
| 屏幕上發射率修正 |
有 |
|
| 成像性能 |
| 視場角度（FOV） |
23° × 17° |
| 空間分辨率（IFOV） |
2.5 mRad |
| 最小聚焦距離 |
紅外: 15 cm （6 in）
可見光: 46 cm (18 in) |
| 聚焦 |
手動 |
| 像頻 |
9 Hz 刷新率 |
| 探測器類型 |
160 X 120 焦平面陣列，非制冷微測輻射熱計 |
| 紅外鏡頭類型 |
20 mm F = 0.8 鏡頭 |
| 熱靈敏度（NETD） |
≤ 0.07 °C @ 30 °C (70 mK) |
| 紅外頻帶 |
7.5 μm～14 μm |
| 可見光照相機 |
640 × 480 分辨率 |
|
| 圖像顯示 |
| 調色板 |
"鐵紅、彩虹色、高對比度、琥珀色、熔融金屬色和灰色" |
| 強度和跨距 |
強度和跨距自動或手動平滑縮放 |
| 最小跨距（手動模式） |
2.5 °C (4.5 °F) |
| 最小跨距（自動模式） |
5 °C (9 °F) |
| IR-Fusion® 信息 |
"畫中畫（最大、中等、最小3種融合程度可選）/全紅外（最大、中等和最小3種融合程度可選）" |
| 畫中畫（PIP） |
3 種融合程度可選的圖像顯示在中央 320 × 240 像素區域 |
| 全屏（關閉 PIP） |
3 種融合程度可選的圖像顯示在中央 640 x 480 像素區域 |
|
| 語音注釋 |
|
| 圖像和數據儲存 |
| 儲存介質 |
2GB SD 存儲卡，可保存3000幅 .bmp格式的全紅外圖像或 1200 幅.IS2 格式的IR-Fusion 圖像（含 60 秒語音注釋） |
| 文件格式 |
非輻射（.bmp）或 全輻射（.is2）
非輻射（.bmp）圖像文件不需要分析軟件 |
| 使用 SmartView™ 軟件導出的文件格式 |
JPEG、BMP、GIF、 PNG、TIFF、WMF、 EXIF 和 EMF |
|
| 通用技術指標 |
| 溫度 |
| 工作: |
-10 °C～50 °C (14 °F～122 °F) |
| 儲存: |
-20 °C～+50 °C (-4 °F～122 °F)，含電池 |
|
| 相對濕度 |
|
| 顯示屏 |
| |
9.1 cm（3.6 in）（對角線）彩色VGA（640 x 480）液晶顯示批國內（可選亮度或自動調節） |
|
| 控制和調整 |
| |
用戶可選溫度單位 (°C/°F) |
| |
語言選項 |
| |
時間/日期設置 |
|
| 軟件 |
|
| 電源 |
| 電池: |
內置可充電電池組（已裝） |
| 電池壽命: |
3～4 小時連續使用（LCD 顯示屏的亮度為50% 時） |
| 使用交流適配器/充電器及汽車直流電源適配器時的充電時間: |
完全充滿需要 2 個小時 |
|
| 交流電源供電/充電 |
| |
交流適配器 / 充電器（交流 110 V～220 V，50 Hz～60 Hz），熱像儀工作時可充電。提供通用交流電電源適配器。 |
|
| 節電 |
| |
在 5 分鐘無活動時激活休眠模式；在 30 分鐘無活動時自動關閉 |
|
| 安全標準 |
| CE 指令 |
IEC/EN 61010-1 第 2 版，污染等級 2 |
|
| 電磁兼容 |
| EMC 指令 |
EN61326-1 |
| CE 指令 |
IEC/EN 61326 |
| US FCC 認證: |
CFR 47, Part 15 Class A |
|
| 振動 |
|
| 沖擊 |
| |
25 G, IEC 68-2-29 {2 m (6.5 ft) 跌落, 5 面} |
|
| 尺寸（高×寬×長） |
| |
0.27 m × 0.13 m × 0.15 m (10.5 in × 5 in × 6 in) |
|
| 重量 |
|
| IP 防護等級 |
|
| 質保 |
|
| 校準周期 |
|
| 支持的語言 |
| |
英文、意大利文、德文、西班牙文、法文、耳聞、葡萄牙文、瑞典文、土耳其文、捷克文、波蘭文、芬蘭文、簡體中文、繁體中文、韓文和日文 |
|
|
|
|
|
| |
| 型號名稱 |
描述 |
| Fluke TiR1 |
9 Hz 熱像儀
包括:
- Fluke-TiR1 9HZ 熱像儀
- 交流電源/電池充電器（包括電源適配器）
- SD 存儲卡
- SD 卡閱讀器 (USB)，用于將圖像下載到計算機中
- SmartView™ 軟件，終生免費升級
- 結實耐用的便攜包
- 軟運輸包
- 手帶
- 用戶手冊
- 保修注冊卡
|
|
| 其他附件 |
| 熱成像儀遮光板 |
Visor for Ti32, Ti29, Ti27, Ti25, Ti10, Ti9, TiR32, TiR29, TiR27, TiR1, TiR, TiRx and TiS |
| 電池，充電器和適配器 |
| TI-CAR CHARGER |
車載充電器 |
|
|
|
|
|
|
|
