2 規格
2-1 一般規格
|
電路
|
LSI單片微處理器電路
|
|
顯示
|
*13mm超大LCD顯示
*雙功能顯示
|
|
測量
|
風速：
m/s (米每秒)
km/h （公里每小時）
ft/min （英尺每分）
knots （哩每小時）
mile/h （英里每小時）
|
|
風流量：
CMM （立方米每分）
CFM （立方英尺每分）
|
|
風溫：℃/℉
|
|
數據保持
|
|
探頭結構
|
|
|
溫度：精確溫度傳感器
|
|
記憶
|
可記錄并調出最大及最小讀數
|
|
自動關機
|
可自動手動關機
|
|
取樣時間
|
約一秒
|
|
|
<80%
|
|
工作溫度
|
主機：0℃-50℃
探頭：0℃-80℃
|
|
數據輸出
|
RS-232連電腦界面
|
|
電源
|
堿性高能9伏電池
|
|
供電電流
|
約8.3mA
|
|
重量
|
381克（主部件）
|
|
尺寸
|
主機：180×72×32mm
|
|
探頭：圓形 直徑72mm
|
|
包含附件
|
用戶手冊 1PC
測試探棒 1PC
硬質攜帶箱 1PC
|
|
可選附件
|
RS232接線 UPCB-01
|
2-2 電參數
B 風量
|
測量
|
量程
|
解析度
|
區域
|
|
CMM（m3/min）
|
0-999900 m3/min
|
0.001-100
|
0.001-9999 m3/min
|
|
CFM（ft3/min）
|
0-999900 ft3/min
|
0.001-100
|
0.001-9999 ft3/min
|
|
測量量程
|
0到80℃
|
|
解析度
|
0.1℃
|
|
精度
|
0.8℃
|

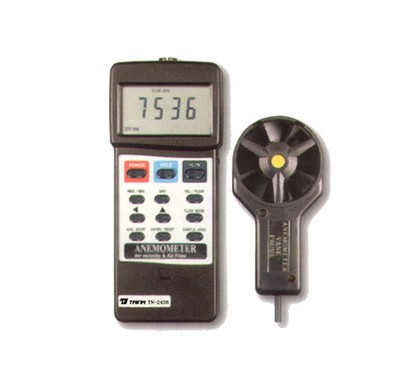

3 圖片
4 測量步驟
4-1 風速測量
1) 將探棒插頭插入儀表的探棒插座中。
2) 按”POWER ON/OFF”鍵開機。
3) 按“VEL/FLOW”鍵選擇風速測量
4) 用“℃/℉”鍵選擇顯示單位。
5) 用“UNIT/▼”按鈕選擇風速單位。
以上步驟已經完成測量風速的準備工作。如需其他功能請按照以下步驟。
6) 數據保持
測試中按下“Data Hold”按鈕，可以將讀數鎖定并且LCD將顯示“HOLD”要解除該功能請再按一下“Data old”按鈕。
7) 數據記錄（最大/最小讀數）
8) 數據記錄功能顯示最大，最小讀數。要開啟此功能請按一下“MAX/MIN”按鈕，LCD顯示“REC”。
9) 當“REC”符號顯示時
* 按一下“MAX/MIN”鍵，LCD將顯示最大讀數及“MAX”符號。
* 再次按下“MAX/MIN” LCD將顯示最小讀數及“MIN”符號。
* 按下“MAX/MIN”按鈕3秒停止數據記錄功能。
4-2 風流量測量
1）將探棒插頭插入儀表的探棒插座中。
2）按”POWER ON/OFF”鍵開機。
3）按“VEL/FLOW”鍵選擇風流量測量
4）用“UNIT/▼”按鈕選擇風流量單位。
* 注意：在風流量測量中，儀器不會提供溫度測量功能
5）按“SAMPLE AREA”鍵選擇測量區域。越大的測量范圍就可以得出越精確的數據。按下“SAMPLE AREA”鍵后會出現“”圖標和數字閃動，接著就可以繼續區域設定
6）區域設定功能需要用到四個鍵：“▲”“UNIT/▼”“”“MAX/MIN”
“▲” 每按一下閃動的數字增加一
“UNIT/▼” 每按一下閃動的數字減少一
“” 每按一下選擇下一數字
“MAX/MIN” 選擇小數點
當確定數據后，按下“ENTER/RESET”鍵完成設定。
例如，如果你想設定的區域是120.3平方英尺，按“UNIT/▼”鍵，顯示屏顯示“ft2”標志。然后按“SAMPLE AREA”鍵進入區域設定。按“▲”一次選1然后按“”選擇下一數字。按“▲”兩次選2然后按 “MAX/MIN”增加小數點。按“▲”三下然后按“ENTER/RESET”鍵完成區域設定。
7）在風流量測量中，按“FLOW MODE”有3種模式可供選擇。
A 2/3MAX模式
選擇這種模式可以得到測量最大值的2/3。例如測量到的最大值為300CFM，在2/3MAX模式中就只可以看見200CFM的測量值。
B AVG模式
在這種模式下可以顯示最多20個記錄的數據的平均值。按“AVG.START”鍵就可以看見平均值在屏幕右下方出現。平均值的方程式是(1st Record+……+Nth Records)/N
C 普通模式--屏幕顯示的是當前測量的數據。
8）在以上兩種模式下，如按“ENTER/RESET”鍵就可以恢復原始設定，重新測量。
9）數據保持--測試中按下“Data Hold”按鈕，可以將讀數鎖定并且LCD將顯示“HOLD”要解除該功能請再按一下“Data Hold”按鈕。
10）數據記錄
數據記錄（最大/最小讀數）
a）數據記錄功能顯示最大，最小讀數。要開啟此功能請按一下“MAX/MIN”按鈕，LCD顯示“REC”。
b) 當“REC”符號顯示時
* 按一下“MAX/MIN”鍵，LCD將顯示最大讀數及“MAX”符號。
* 再次按下“MAX/MIN” LCD將顯示最小讀數及“MIN”符號。
* 按下“MAX/MIN”按鈕3秒停止數據記錄功能。
測量情況
在測風計上的“”標志表示此面應該面向風流向。
5. RS-232串行界面
RS232是通過儀表頂部RS232接口輸出的。用戶程序可利用16位的數據流輸出。
6. 更換電池：
1） 當LCD左邊顯示“LBT”時，表示需更換電池（不過電池仍可再用幾個小時直到讀數真的不準確）。
2）推開電池背蓋取出電池，換上9V電池（最好是堿性高能電池），然后裝回背蓋。州福建廈門浙江蘇州無錫蘭州重慶貴州梧州柳州桂林東莞汕頭珠海常州長沙武漢貴陽杭州烏魯木齊哈爾濱濟南鄭州揚州南通徐州邯鄲寧夏綿陽徐州遼寧淮安蕭山太原青島杭州銀川云南陜西湖州邢臺沈陽福州南昌濟南南寧成都昆明合肥石家莊南京溫州-嘉興西安北海南通揚州吉林青海昆山淄博廊坊呼和浩特大慶武漢南寧深圳成都廣東河南鄭州杭州香港臺灣-澳門張家口鞍山保定秦皇島連云港揚州淮安貴陽拉薩大連長春哈爾濱呼和浩特承德海口湛江西寧淮陰寶雞鎮江合肥襄樊
|
