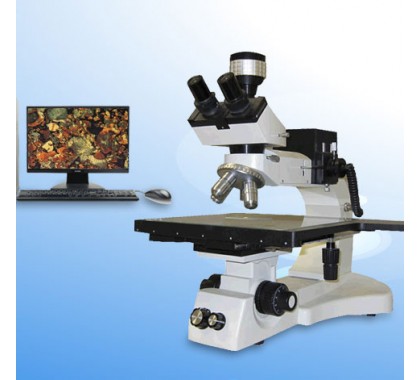

正置金相顯微鏡 7XB-PC詳細介紹
一、7XB-PC檢測金相顯微鏡參數
|
光學系統
|
無限遠光學校正系統
|
|
觀察方法
|
目鏡筒
|
三目鏡筒/標準C口
|
|
光學方式
|
透射、返射、偏光、明場
|
|
目鏡參數
|
倍率
|
10X
|
12.5X(選)
|
|
視場范圍
|
18mm
|
15mm
|
|
物鏡參數
|
倍率
|
4X
|
10X
|
20X
|
40X
|
50X(選)
|
100X(選)
|
|
數值孔徑NA
|
0.1
|
0.25
|
0.40
|
0.60
|
0.55
|
0.80
|
|
工作距離
|
17.3912
|
6.554
|
1.05
|
0.736
|
5.1
|
3
|
|
物鏡轉換
|
四孔轉換器
|
|
載物工作臺
|
1.雙層移動平臺 4.載物臺面積:352mm*256mm
2.工作臺尺寸：311mm*352mm
3.移動范圍：200mm×200mm
|
|
調焦機構
|
粗微動調焦范圍 25mm,微調轉動一圈樣品升降0.2mm,格值0.002mm
|
|
照明裝置
|
光源：鹵素?zé)?span style="margin: 0px; padding: 0px; ">6V20W，內藏式連續調光電源
|
|
成像分析系統
|
標準成像配置參數：
1.適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊
2.攝像機：高速USB2.0接口，可達480Mb/s
靈敏度：1V/lux-sec(550nm)
像素點尺寸：2.2μm x2.2μm
白平衡：自動/手動 一鍵白平衡， 幀率：40fps
圖象采集分辨率格式：支持8種格式 最大采集分辨率2048×1536
軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能
基本圖像軟件參數：
1.拍攝圖片上加定倍標尺
2.圖片可加文字功能
3.圖像與標尺及文字合成并保存
|
|
外型尺寸
|
|
|
重量
|
25kg
|
| |
|
|
|
|
|
|
|
|
二、成套性
|
1
|
顯微鏡主體：1臺
|
4
|
物鏡4X、10X、20X、40X:各1只
|
|
2
|
目鏡筒：1只
|
5
|
0.5倍適配鏡：1只
|
|
3
|
10X目鏡：1對
|
6
|
YH-3001攝像機：1套
|
三、選購件
|
1
|
目鏡:12.5X、10X測微鏡、測微尺(格值：0.01mm)
|
4
|
500萬或900萬數碼攝像機
|
|
2
|
長工作距離金相物鏡：50X、80X、100X(干)
|
5
|
專業研究級圖像分析軟件、計算機
|
|
3
|
500萬或900萬數碼攝像機
|
6
|
數碼適配鏡、數碼相機
|
