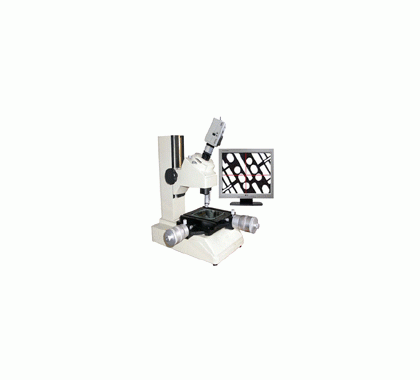

影像型工具顯微鏡 IMC
一、用途
IMC 影像型IMPC電腦型工具顯微鏡能方便地讀取測微表頭示值，配有高精度的工作平臺,日本進口攝像器。可以直接在計算機屏幕上瞄準，無須人眼瞄準，減小人為誤差。測量工件的孔徑、孔距等尺寸以及角度、使用任選的目鏡組還能檢驗螺紋以及齒輪形狀等。影像工具顯微鏡設計非常緊湊、重量輕、最適合設置在加工現場受到限制的場所。 是一種理想的多用途的小型精密測量?jī)x器。
二、技術規格：
目鏡：15X
物鏡：2X
顯微鏡總放大率：30X
測量范圍：50x50mm(2"x2")
測量精度：0.01mm
讀數裝置測微頭移動量：25mm(1")
讀數手輪 格值：0.002mm(0.0001")
測角目鏡分劃值：6′
角度范圍：0-360°
載物臺面尺寸：152xl52mm
載物玻璃有效尺寸：96mmx96mm
最大載重量(玻璃上面)：5kg
聚焦方式：手動，工件最大高度110mm
照明裝置：透射，帶綠色濾光片，亮度可調，
單燈傾斜反射照明，亮度可調節，光源 24V/2W
儀器重量： 15kg
三、選購件
1.目鏡：20X
