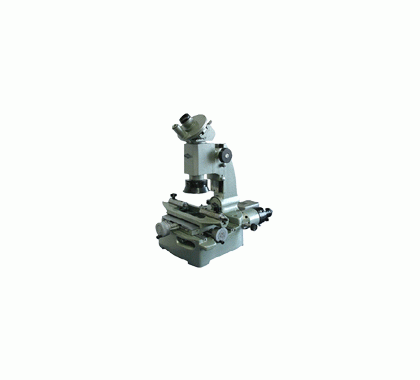

小型工具顯微鏡 JGX-1

一、用途
    小型工具顯微鏡JGX-1是應用非常廣泛的精密光學計量儀器之一。測量范圍廣、精確可靠、操作方便，因而特別適用于精密機械制造與工具制造工業。小型工具顯微鏡主要使用范圍如下：
      1.測定形狀樣板，樣板刀等按照直角座標進行測定。
      2.測定螺紋；螺紋的中徑、外徑、內徑的測定，測定螺距，螺形角，螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面的圓整性平坦性，平直性等）。
      3.測定角度：測定螺紋梳形車刀，螺紋銑刀的螺形角，各種樣板銑刀的輪廓角和各種形狀樣板的角度等。
      4.可作為觀察顯微鏡使用，例如表面光潔度檢定及其他燈類似工作。
      5.小型工具顯微鏡可配用特殊設備與附件，并可變換不同的放大倍率對于形狀復雜或微小工件的測定極為方便。

小型工具顯微鏡 JGX-1
二、技術規格：

1.放大倍數：

物鏡放大倍率	總放大倍數	工作距離	視場直徑
1X	10X	≈78mm	≈21mm
3X	30X	≈69mm	≈7mm
5X	50X	≈49mm	≈4.2mm

2.測量精度：測微鼓輪的精度：0.01mm
            測角目鏡中的角度精度：1’
            輪廓目鏡中的角度精度：10’
            立桿傾斜度尺的精度：1°
3.測量范圍：縱向行程 應用測微螺桿：0-25mm       應用測微螺桿及量塊：0-75mm
            橫向行程 應用測微螺桿：0-25mm
            測角目鏡角度分度范圍：0-360°
            輪廓目鏡角度分度范圍：±7°
            顯微鏡立柱側向傾斜范圍：≈±12°
            顯微鏡懸臂伸出長度：≈83mm
            工作臺和物鏡之間距離：最大130mm
            頂針架所允許的工件長度：
              不大于ф25的工件： 最長220mm
              不大于ф55的工件： 最長100mm
            V型支架裝夾工件的最大直徑：100mm
4.外形尺寸：寬 350mm    長 600mm    高 530mm
5.重    量：儀器重量 21KG
6.儀器附件：

名稱	數量	名稱	數量
儀器主體	1臺	一般用照明設備	1件
測角目鏡	1套	測角目鏡照明	1套
3X物鏡	1只	25mm量塊	2塊
反射照明器	1套	變壓器	1只
頂針架	1套	V型支架	1對
壓板	1套	定焦桿	1件
玻璃工作臺	1塊	磨砂小燈泡	10只
裝箱單	1份	產品說明書	1份

 三、選購件

1.輪廓目鏡   2.雙象目鏡   3.雙象目鏡    4.光學測孔器
