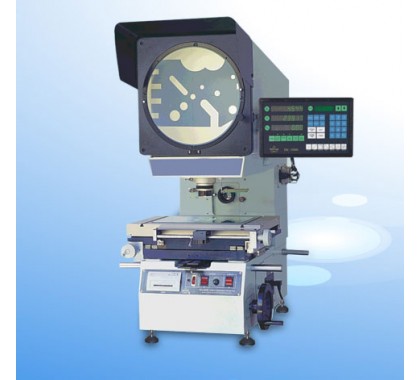

高精密正像投影儀 CPJ-3025AZ
高精密正像投影儀 CPJ-3025AZ參數
一、高精密正像測量投影儀 CPJ-3025AZ參數
|
投影屏
|
尺寸
|
Ø312，使用范圍 > Ø300 （刻有米字線）。
|
|
旋轉范圍
|
0~360º
|
|
數顯解析度
|
1’或0.01º
|
|
物鏡參數
|
放大倍數
|
10x（標）
|
20x（選）
|
50x（選）
|
100x(選)
|
|
物方線視場（mm）
|
φ30
|
φ15
|
φ6
|
φ3
|
|
物方工作距
|
77.7
|
44.3
|
38.4
|
25.3
|
|
工作臺
|
金屬臺面尺寸
|
450*280
|
|
玻璃臺面尺
|
306*196
|
|
X座標行程
|
250
|
|
Y座標行程
|
150
|
|
Z座標行程(調焦用)(mm)
|
100(調焦)
|
|
儀器測量精度(μm)
|
3+L/75(L為被測長度，單位：mm)
|
|
X，Y座標數顯解析度：0.5μm
|
|
數據處理系統
|
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測
|
|
照明系統
|
透射與反射照明光源均為24V，150W鹵素?zé)?/span>
|
|
冷卻方式
|
強制風冷(3軸流風扇)
|
|
外形尺寸
|
810*780*1120
|
|
儀器重量
|
180kg
|
二、注意事項
|
1
|
建議放置臺：載重需≥250kg,尺寸（長X寬X高）800*550*650(mm)
|
高精密正像投影儀 CPJ-3025AZ
