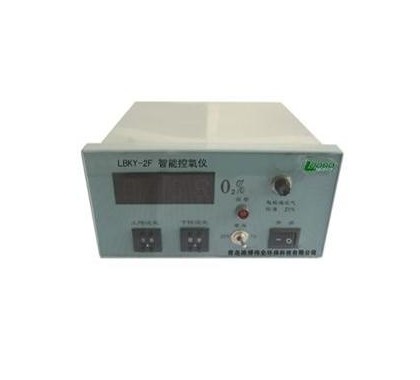

KY-2F智能控氧儀    KY-2F智能控氧儀

LBK Y一2 F型控氧儀系采用極譜隔膜式氧電極為傳感器，采用先進的中、大規模集成電路及3位半L E D高亮度數字顯示器制造，它具有上限、下限數字撥盤預置設定，聲--光報警；上下限兩路控制觸點輸； 0—10mA或4—20mA輸出，自動穩零等功能，可使被控系統的氧含量在某一給定范圍內。本廠生產的氧電極獲中國專利。使用該項專利后，儀器的穩定性以及抗硫、抗氫比原儀器都有很大的提高。該儀器適用于醫院大、中型高壓氧艙內的氧含量測定和超限報警(注：按中華醫學會高壓氧學會的要求在有條件的地方高壓氧艙內氧含量應控制在25％以下)；用于化肥廠合成氨流程中連續監測氣體中氧含量，也可與靜電除焦油設備配套，當化工流程中氣體氧含量超過設定值時可及時切斷靜電高壓，以防事故發生。本儀器還適用于工礦企業，船艙、坑道、煤礦、化工設備容器，內燃機排氣、熱電站、冶煉，鍋爐、窯爐、環境保護監測，制氮機、富氧機、針劑質檢、電解氫設備，潛艇、人造衛星、人防、宇航。糧食、煙葉、果品、蔬菜氣調儲藏、醫療部門呼吸機、麻醉機等各種場合下氧含量測定，并可作農作物、動物的呼吸實驗的氧量控制。

二、技術指標

l、量程范圍：

0—100％(分辨率千分之一)

0—25％       (分辨率萬分之一)

0一1％        (分辨率萬分之一)

2、精度：

±O.1  (被測氣體氧含量在0.1％--1％時)

±O.2％(被測氣體氧含量在0--30％時)

±2％ (被測氣體含量在90％--100％時)

3、最小檢測量： 0.01％

4、響應時間：10秒(90響應20℃時)

5、電極壽命：①存放壽命二年左右(主要這電解液干)

②使用壽命：因環境的污染程度和氣體處理是否干凈而定。醫院 高壓氧艙內使用一般為一年左右；對化肥廠合成氨流程中使用在于處理干凈的前提下能正常運行半年左右（注：運行半年損壞主要是由于合成氨流程中氣體成份復雜，氧電極污染所致，需要更換氮電極繼續使用）。

6、氣體流量：0.05升～0.3升／分

7、穩定性：48小時內漂移小于±1.5％(即0.3％氧含量)

 15天內漂移2％(即0.4％氧含量)

8、控制輔點容量：A C220 V2 A

9、報警點控制精度：未尾3個字 2

10、使用溫度： 0～40℃

11、相度濕度：< 95％

12、電源：220V±15％

13、記錄輸出：0～10mA或4—20mA(訂貨時注明)

14、功耗：≤5 W

15、外形尺寸：152×75(開孔尺寸)×160mm(深度)

16、重量：約1.8公斤

三、工作原理：

儀器由氧電極、放大器、模擬比較器、報警器四部分組成。氧電極：為極譜隔膜式，采用鉑金為陰極，銀氯化銀為陽極，以聚四氟乙稀為滲透隔離膜，氣樣中氧可透過薄膜到達陰極，在650mV的極化電壓下發生如下反應。

陰極：O2 + 2H2O + 4ｅ4OH

陽極：Ag + CLAgCL

反映可迅速達到平衡，同時產生一個極限擴散電流，此電流的大小正比于氣樣中的氧分壓。此電流通過放大器放大，推動顯示屏，顯示出氣樣中氧含量，同時輸出0—10mA電流供外接記錄儀作記錄，資料可存檔。另一路經比較器比較推動繼電器，當氧含量超過設定值時，儀器發出聲光報警，同時控制上限控制觸點輸出
