首頁 > 供應產品 > PROVA-6830+6801 電力品質分析儀

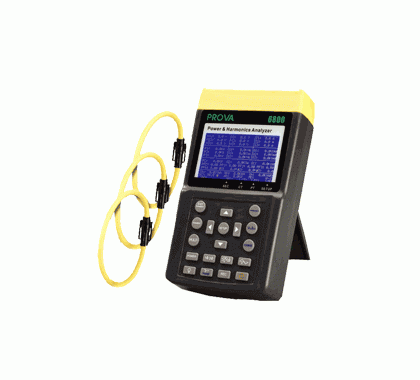

PROVA-6830+6801 電力品質分析儀

產品編號：	120557
產品：	PROVA-6830+6801 電力品質分析儀
型號：	Array
單價：	面議
供貨總量：	庫存充足
貨源周期：	現貨
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2020-12-15 16:37

詳細說明

PROVA-6830

適用各種電力系統 (三相四線、三相三線、單相兩線、單相三線)
電流電壓都是真均方根值 (True RMS)
實功率，瓦特 (W ， KW ， MW ， GW)
視在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
功率因素 (PF) ，相角 (Φ)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)

PROVA-6830+6801 電力品質分析儀(100A)
PROVA-6830+6802 電力品質分析儀(1000A)
PROVA-6830+3007 電力品質分析儀(3000A)

特點：

TES-6800+3007

適用各種電力系統 (三相四線、三相三線、單相兩線、單相三線)
電流電壓都是真均方根值 (True RMS)
真實功率，瓦特 (W ， KW ， MW ， GW)
在功率 (VA ， KVA ， MVA) ，虛功率 (VAR ， KVAR ， MVAR)
功率因素 (PF) ，相角 (Φ)
瓦特小時，耗電度數 (WH ， KWH ， KVARH ， PFH)
電流測量從 0.1mA 到 3000A ，可測小型IT待機耗電量到大型電力系統的最大需求
一個畫面同時顯示35個三相四線的電力參數
可設定CT比(1 to 600)與PT比(1 to 3000)
同時顯示電壓與電流波形，以了解兩者關系
顯示系統最大需求 ( 平均耗電量 AD 用 W ， KW ， MW 表示 )
顯示系統最大需求 ( 最大需求 MD 用 W ， KW ， MW 表示，使用者可設定評估時間)
有背光的大型點陣矩陣LCD顯示
光學式 USB介面
內建時鐘及萬年歷，配合記錄使用
電流電壓諧波分析可高達99次
一個畫面同時顯示波形與50個諧波
高速度取樣速度(每周期1024點)來確實顯示波形，并指出最大最小峰值
諧波總量百分比 (%THD-F) 分析
示各種電力系統相位圖(Phasor Diagram)，以了解各相間的電壓電流關系
偵測電壓瞬間不穩，記下28個發生點(時間+幾個周期)，使用者可設定上下限百分比 (%)
顯示三相電壓不平衡比值 (VUR)
顯示三相電壓不平衡因百分比 (d0% ,d2%)
顯示中性線不平衡的電流 (In)
記憶容量可紀錄三相四線系統17000筆資料，使用者可設定定時記錄的時間(2到6000秒)
可即時輸出波形、電力系統參數或100個諧波等資料
部直徑(Model 3007 為軟性感測器直徑)∶ -Model 6801 30mm(approx) -Model 6802 55mm(approx),64*24mm(bus bar) -Model 3007 170mm(approx)
可外接打印機直接打印數據/圖形

規格：

AC(交流)瓦特(50或60Hz,PF(功率因素)0.5到1.CT(比流器比值)=1)

范圍	解析度	讀值準確度(6830+6801)	讀值準確度(6830+6802)	讀值準確度(6830+3007)
5.0 – 99.9W	0.1W	±1% ± 0.8 w	±1% ± 0.8 w	±1% of Range
1.000 – 9.999 KW	0.001 KW	±1% ± 8 w	±1% ± 8 w	±1% of Range
10.00 – 99.99 KW	0.01 KW	±1% ± 8 0w	±1% ± 8 0w	±1% of Range
100.0 – 999.9 KW	0.1 KW	±1% ± 0.8kw	±1% ± 0.8kw	±1% of Range
1000 – 9999 KW	1 KW	±1% ± 8kw	±1% ± 8kw	±1% of Range
0.000 – 9.999MW	0.001MW	–	±1% ± 8 0kw	–

AC(交流)電流( 50 或 60Hz,自動檔位，真均方根值，波峰因素<4，CT=1)

	范圍	解析度	讀值準確度
6830+6801 (超載保護 AC200A)	0.050 – 9.999A	0.00A	±0.5% ± 0.05A
	10.00 – 60.00A	0.01A	±0.5% ± 0.5A
	60.00 – 99.99A	0.01A	±0.1% ± 0.5A
6830+6802 (超載保護 AC2000A)	0.04 – 10.00A	0.01A	–
	0.4A – 100.0A	0.1A	±0.5% ± 0.5A
	4.0 – 1000.0A	1A	±0.5% ± 5A
6830+ 3007 (超載保護 AC3500A)	4 – 300A	0.1A	±1% of Range
	300.0 – 999.9A	0.1A	±1% of Range
	1000 – 3000A	1A	±1% of Range

AC(交流)電壓 ( 50 或 60 Hz,自動檔位，真均方根值，波峰因素<4，輸入阻抗10M Ω，VT(PT)=1CT=1，800V超載保護)

范圍	解析度	讀值準確度	范圍	解析度	讀值準確度
4.0V – 500.0 (Phase to Neutral)	0.1V	± 0.5% ± 5dgts	4.0V – 600.0V (Phase to phase)	0.1V	± 0.5% ± 5dgts

AC(交流)電流的諧波分析(1~99階)6802大電流鉤部

范圍	百分比(%)		電流值(A)
范圍	解析度	讀值準確度	解析度	讀值準確度
1 – 20 th	0.1%	±2%	0.1 A	±2% of reading ± 0.4A
21 – 50 th		4% of reading ±2.0%		±4% of reading ±0.4A
51 – 99 th		6% of reading ±2.0%		±6% of reading ±0.4A

AC(交流)電流的諧波強度(1~99階)6801小電流鉤部，適合CT

范圍	百分比(%)		電流值(A)
范圍	解析度	讀值準確度	解析度	讀值準確度
1 – 10 th	0.1%	±0.25 of reading ±1%	0.1mA / 0.1A	±0.2% of reading ±7dgts
11 – 20 th		±2% of reading ±1%		±2% of reading ±7dgts
2 1 – 50 th (A范圍)		±5% of reading ±1%		±5% of reading ±7dgts
2 1 – 50 th (mA范圍)		±10% of reading ±1%		±10% of reading ±7dgts
5 1 – 99 th		±35% of reading ±1%		±35% of reading ±7dgts

AC(交流)電流的諧波分析(1~99階)3007超大電流軟性鉤部

范圍	百分比(%)		電流值(A)
范圍	解析度	讀值準確度	解析度	讀值準確度
1 – 20 th	0.1%	±2%	0.1A / 1A	±0.2% of Range ±0.4A/40A
21 – 50 th		± 6%		±4% of Range ± 0.4A/40A
51 – 99 th		±10%		±6% of Range ± 0.4A/40A

總諧波失真值(THD)

范圍	解析度	讀值準確度 (6801)	讀值準確度 (6802)	讀值準確度 (3007)
0.0 – 20%	0.1%	±1%	±2%	±2%
20 – 100%	0.1%	±3% of reading ±5%	±6% of reading ±1%	±6% of reading ±1%
100 – 999.9%	0.1%	±10% of reading ±10%	±10% of reading ±1%	±10% of reading ±1%

交流電壓峰值(峰值>5V) 或 AC電流 (峰值>20A)，VT=1

范圍	取樣時間	讀值準確度
50Hz	19 μS	±5% ±30digits
60Hz	16 μS	±5% ±30 digits

諧波的波峰因素 (C.F.)(峰值>5V) 或 ACA(峰值範圍>10%)，VT=1

范圍	解析度	讀值準確度
1.00 – 99.99	0.01	±5% ±30digits

在自動模式上的頻率

范圍	解析度	讀值準確度
45 – 65Hz	0.1Hz	0.2Hz

功率因素(PF)

范圍	解析度	讀值準確度
0.00 – 1.00	0.01	± 0.04

相角 (Φ)

范圍	解析度	讀值準確度
-180 。 to 180 。	0.1 。	± 1 。

一般規格

鉗部直徑 Φ(6801)	約30mm
鉗部直徑Φ(6802)	約55mm(approx.), 64 X 24mm(Bus Bar)
鉗部直徑Φ(3007)	軟性感測器直徑170mm
電池規格	1.5V SUM-3 x 8
顯示	有背光的大型點矩陣LCD
耗電量	約140mA
外部直流電源	直流12V的變壓器 (為了操作安全，一定要有600V耐壓保護)
每周期取樣速度	1024
LCD顯示更新速度	1 times / sec.
操作溫度	-10°C to 50°C
操作濕度	< 85% relative
儲存溫度	-20°C to 60°C
儲存濕度	< 75% relative
重量(6800)	1160g (包括八個電池)
重量(6801)	200g
重量(6802)	600g
尺寸(6830)	257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)
尺寸(6801)	210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)
尺寸(6802)	244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)
附件	四條測試棒與四個鱷魚夾，攜帶用背袋x1，說明書x1，電池1.5V x 8
