CI紅外測溫儀
測量參數
|
型號—輸出
|
測溫范圍
|
精度范圍
|
|
CI1A-J型熱偶
|
0~350℃
|
0~115℃,± 2%或± 3℃，取大值
116~225℃，±5%或±6℃，取大值
226~350℃，>± 5%
|
|
CI2A-K型熱偶
|
|
CI3A-10mV/℃
|
|
CI1B-J型熱偶
|
0-500℃
|
100~500℃，±2%或±3℃，取大值
30~99℃，±5%或±6℃，取大值
|
|
CI2B-K型熱偶
|
|
CI3B-10mV/℃
|
|
CI3輸出范圍為0-5V（0~500℃）
|
|
D:S
|
4:1
|
|
響應波長
|
1~18μm
|
|
系統重復性
|
讀數的±1%或±1℃，取大值
|
|
溫度分辨率
|
<0.5℃
|
|
響應時間
|
350ms(95%)
|
|
發射率
|
固定0.95
|
電參數
|
輸出
|
用戶可選熱偶輸出（特殊性,J或者K型）或電壓輸出10mV/℃
|
|
電纜長度
|
1米長標準電纜或更長電纜可選
|
|
輸出阻抗
|
50Ω
|
|
最小負載阻抗
|
50KΩ
|
|
電源
|
12-24VDC( ≤2.5%)@20MA
|
傳感頭參數
|
環境等級
|
IP65(NEMA-4)
|
|
環溫范圍
帶空氣冷卻套
帶水冷卻套
|
0~70℃
0~90℃
0~260℃
|
|
儲存溫度
|
-30~85℃
|
|
相對濕度
|
10~95%，無結霧
|
|
沖擊
震動
|
IEC68-2-27(MIL STD 810D)
50g/s，11毫秒，任意軸
|
|
振動
|
IEC68-2-27(MIL STD 810D)
3g/s，任意軸，11-200Hz
|
|
重量
|
130g
|

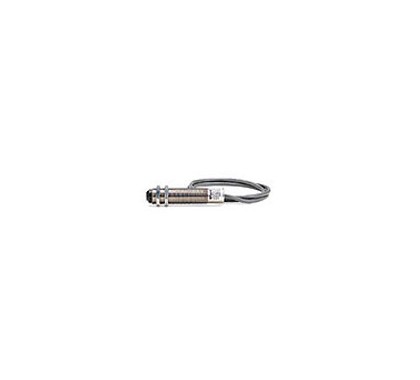

Raytek CI紅外線測溫儀
|
•
|
J 型或 K型，0-5 V 輸出。
|
| • |
兩種型號的溫度范圍0 到 500°C (32 到 932°F)。 |
| • |
符合IP65(NEMA-4)標準的不銹鋼電子機殼。 |
| • |
90%能量時,光學分辨率為4:1。 |
| • |
350毫秒響應時間。 |
| • |
12-24VDC/20 mA輸出。 |
| • |
有冷卻和空氣吹掃附件可選 |
|
Compact CI 系列紅外傳感器能精確重復測量從一個物體發出的熱量并把能量轉化為可測電信號。Compact CI 測量的目標溫度范圍是0 到 500°C (32 到 932°F)。Compact CI 電路板由耐用的符合IP65(NEMA-4)標準的不銹鋼機殼保護。無冷卻時，傳感頭可耐環溫70°C (160°F) ；有冷卻套時，能承受的環境溫度高達260°C (500°F)。
|
|
